TNC 360 9-10
9 Digitalisieren von 3D-Formen
9.4 Stufenweises Digitalisieren
.
.
.

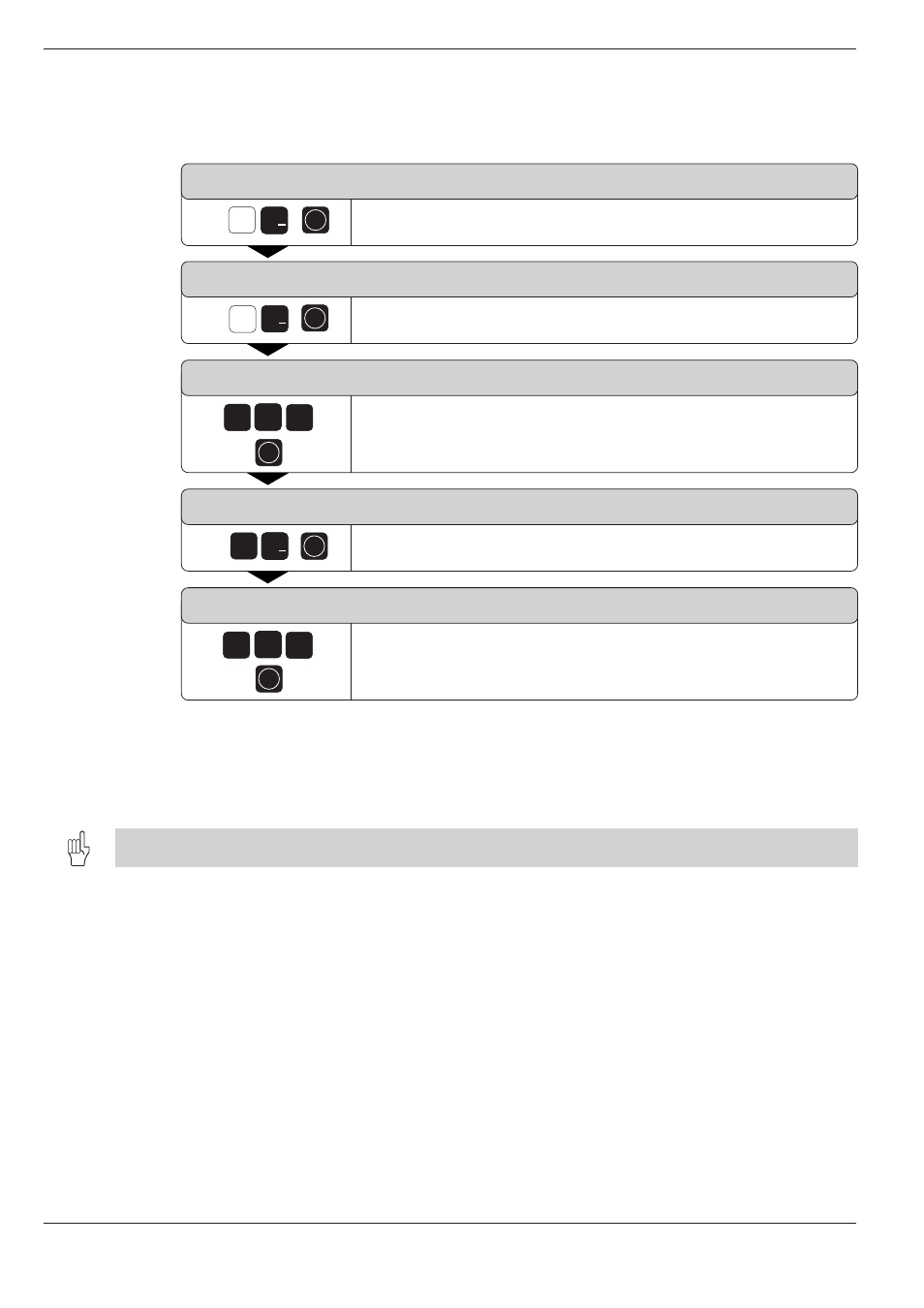

STARTACHSE UND RICHTUNG?
Startrichtung eingeben, z. B. Y–
ANFANGSACHSE UND RICHTUNG?
Anfangsrichung eingeben, z. B. X+
BEGRENZUNG IN NORMALENRICHTUNG?
Freifahrt-Strecke eingeben, z. B. 0,5 mm
LINIENABSTAND?
Linienabstand eingeben, z. B. 1 mm. Das Vorzeichen bestimmt die
Richtung, in die das Tastsystem versetzt wird.
MAX. PUNKTABSTAND
Maximalen Punktabstand eingeben, z. B. 0,2 mm
NC-Programmsätze:
TCH PROBE 7.0 HOEHENLINIEN
TCH PROBE 7.1 ZEIT: 200 X+50 Y+0
TCH PROBE 7.2 ANFAHRFOLGE Y–/X+
TCH PROBE 7.3 HUB 0.5 L.ABST -1 P.ABST 0.2
Im Programm muß vor dem Digitalisier-Zyklus 7 HOEHENLINIEN ein Digitalisier-Zyklus 5 BEREICH definiert sein.
ENT
ENT
z.B. ENT
Y z.B.
ENT
+/
+/
0 z.B. . 2
0 5 z.B. .
z.B.
ENT
+/ 1
X
