7-19 TNC 360
7 Programmieren mit Q-Parametern
7.8 Programm-Beispiele
Fortsetzung nächste Seite

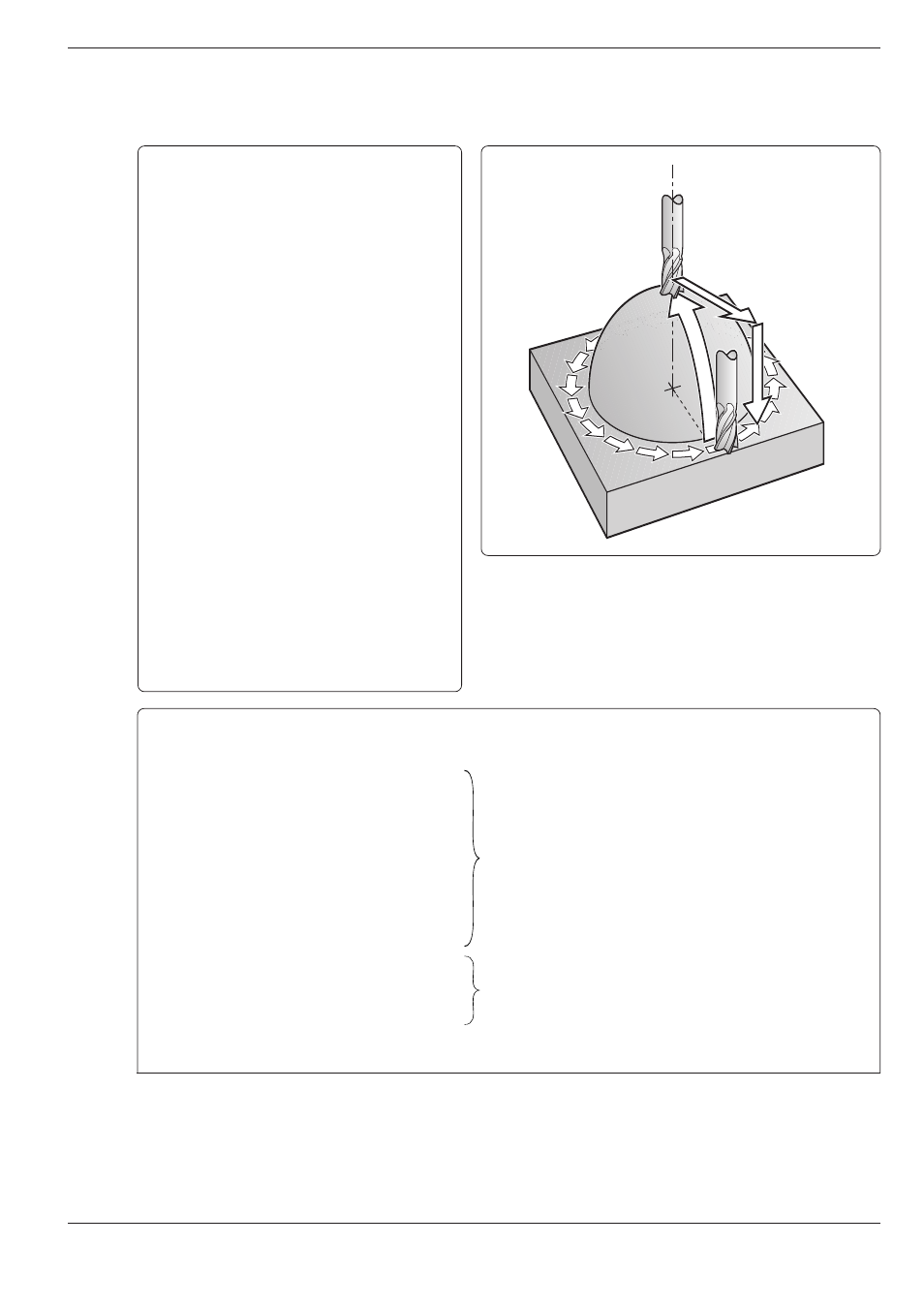

Halb-Kugel mit Schaftfräser
Erklärungen zum Programm
• Das Werkzeug verfährt in der Z/X - Ebene
von unten nach oben.
• In Satz 12 (Q12) kann ein Aufmaß eingegeben
werden, falls die Kontur in mehreren Schritten
gefertigt werden soll.
• Der Werkzeug-Radius wird mit dem
Parameter Q108 automatisch berücksichtigt.
Das Programm arbeitet mit den folgenden
Größen:
• Raumwinkel: Startwinkel Q1
Endwinkel Q2
Schrittweite Q3
• Kugelradius Q4
• Sicherheitsabstand Q5
• Ebenenwinkel: Startwinkel Q6
Endwinkel Q7
Schrittweite Q8
• Kugel-Mittelpunkt: X-Koordinate Q9
Y-Koordinate Q10
• Fräsvorschub Q11
• Aufmaß Q12
Die zusätzlich im Programm definierten
Parameter haben folgende Bedeutung:
• Q15: Sicherheitsabstand über Kugel
• Q21: Raumwinkel während Bearbeitung
• Q24: Abstand Kugelmittelpunkt -
Werkzeugmittelpunkt
• Q26: Ebenenwinkel während Bearbeitung
• Q108: TNC-Parameter mit Werkzeug-Radius
Bearbeitungsprogramm
0 BEGIN PGM 360712 MM
1 FN 0: Q1 = + 90
2 FN 0: Q2 = + 0
3 FN 0: Q3 = + 5
4 FN 0: Q4 = + 45
5 FN 0: Q5 = + 2
6 FN 0: Q6 = + 0
7 FN 0: Q7 = + 360
8 FN 0: Q8 = + 5
9 FN 0: Q9 = + 50
10 FN 0: Q10 = + 50
11 FN 0: Q11 = + 500
12 FN 0: Q12 = + 0
13 BLK FORM 0.1 Z X+0 Y+0 Z–50
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+5
16 TOOL CALL 1 Z S1000
17 L Z+100 R0 FMAX M6
18 CALL LBL 10 ...................................................... Unterprogramm-Aufruf
19 L Z+100 R0 FMAX M2 ....................................... Werkzeug freifahren; Rücksprung zum Programm-Beginn
Rohteil; Werkzeug definieren und einwechseln
Parametern Kugeldaten zuweisen
