7-15 TNC 360
7 Programmieren mit Q-Parametern
7.8 Programm-Beispiele

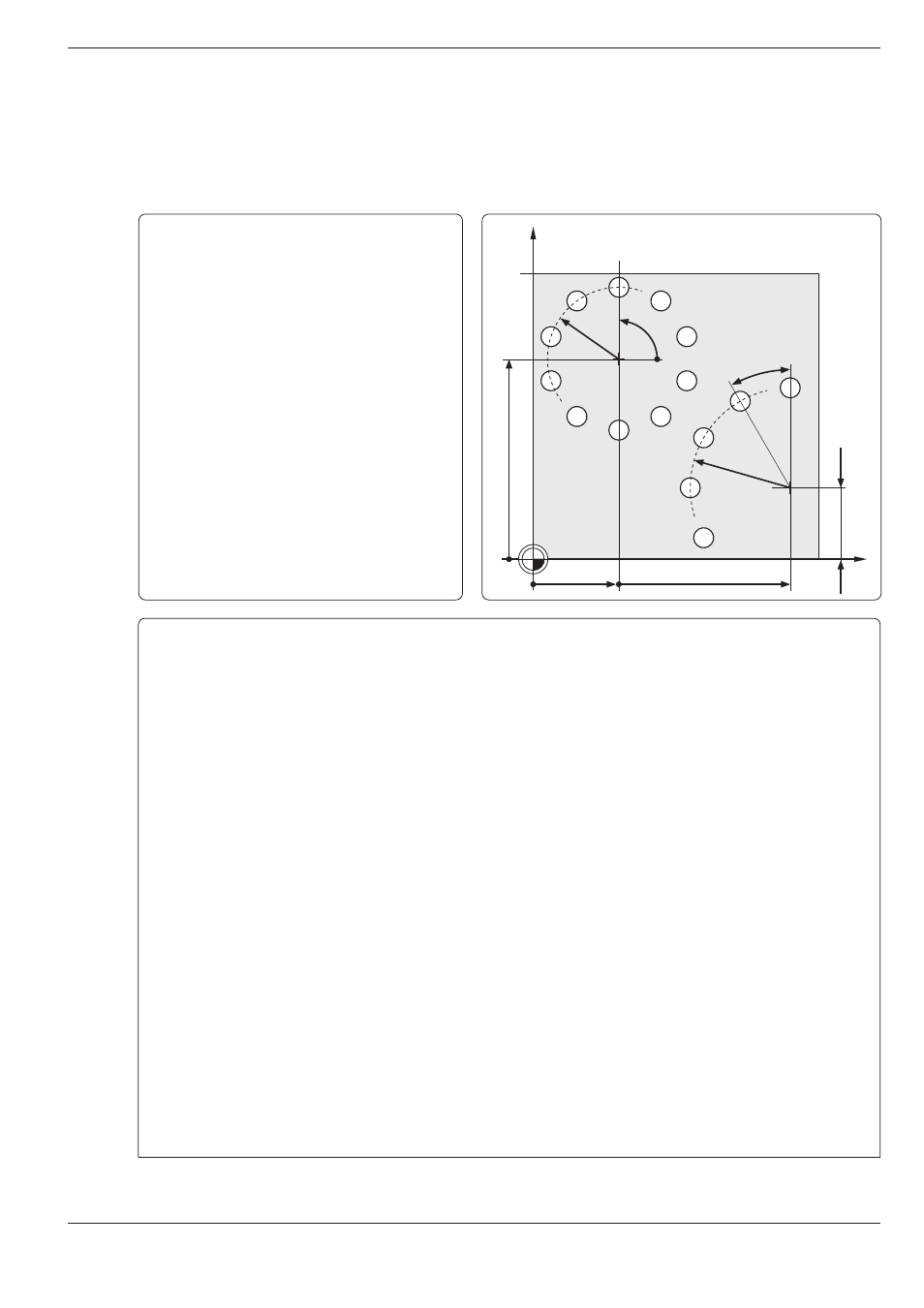

Lochkreis
Bohrbild 1 auf Vollkreis verteilt:
Eingabewerte sind aus den Programm-
Kommentaren Zeilen 1 bis 8 ersichtlich.
Bewegungen in der Ebene werden mit
Polarkoordinaten programmiert.
Bohrbild 2 auf Teilkreis verteilt:
Eingabewerte sind aus den Programm-
Kommentaren Zeilen 20 bis 24 ersichtlich,
Q5, Q7 und Q8 bleiben unverändert.
X
Y
30 90
1
2
25
35
25 70
90°
30°
Bearbeitungsprogramm
0 BEGIN PGM3600715 MM ....................................... Ladedaten für Lochkreis 1
1 FN 0: Q1 = +30 ....................................................... Lochkreis-Mitte X
2 FN 0: Q2 = +70 ....................................................... Lockkreis-Mitte Y
3 FN 0: Q3 = +11 ....................................................... Anzahl der Bohrungen
4 FN 0: Q4 = +25 ....................................................... Lochkreis-Radius
5 FN 0: Q5 = +90 ....................................................... Start-Winkel
6 FN 0: Q6 = +0 ......................................................... Fortschalt-Winkel (0: Bohrungen auf 360° verteilen)
7 FN 0: Q7 = +2 ......................................................... Sicherheits-Abstand
8 FN 0: Q8 = +15 ....................................................... Bohrtiefe
9 BLK FORM 0.1 Z X+0 Y+0 Z-20
10 BLK FORM 0.2 X+100 Y+100 Z+0
11 TOOL DEF 1 L+0 R+4
12 TOOL CALL 1 Z S2500
13 CYCL DEF 1.0 TIEFBOHREN ................................. Definition des Tiefbohr-Zyklus
14 CYCL DEF 1.1 ABST +Q7 ...................................... Sicherheits-Abstand
15 CYCL DEF 1.2 TIEFE -Q8 ....................................... Bohrtiefe entsprechend Ladedaten
16 CYCL DEF 1.3 ZUSTLG +5
17 CYCL DEF 1.4 V.ZEIT 0
18 CYCL DEF 1.5 F250
19 CALL LBL 1 ........................................................... Aufruf Lochkreis 1
Ladedaten für Lochkreis 2 (nur geänderte Ladedaten neu
eingeben)
20 FN 0: Q1 = +90 ..................................................... Neue Mitte X
21 FN 0: Q2 = +25 ..................................................... Neue Mitte Y
22 FN 0: Q3 = +5 ....................................................... Neue Anzahl Bohrungen
23 FN 0: Q4 = +35 ..................................................... Neuer Lochkreis-Radius
24 FN 0: Q6 = +30 ..................................................... Neuer Fortschaltwinkel (kein Vollkreis, 5 Bohrungen mit 30°
Abstand)
25 CALL LBL 1 ........................................................... Aufruf Lochkreis 2
26 L Z+200 R0 F MAX M2
Fortsetzung nächste Seite
