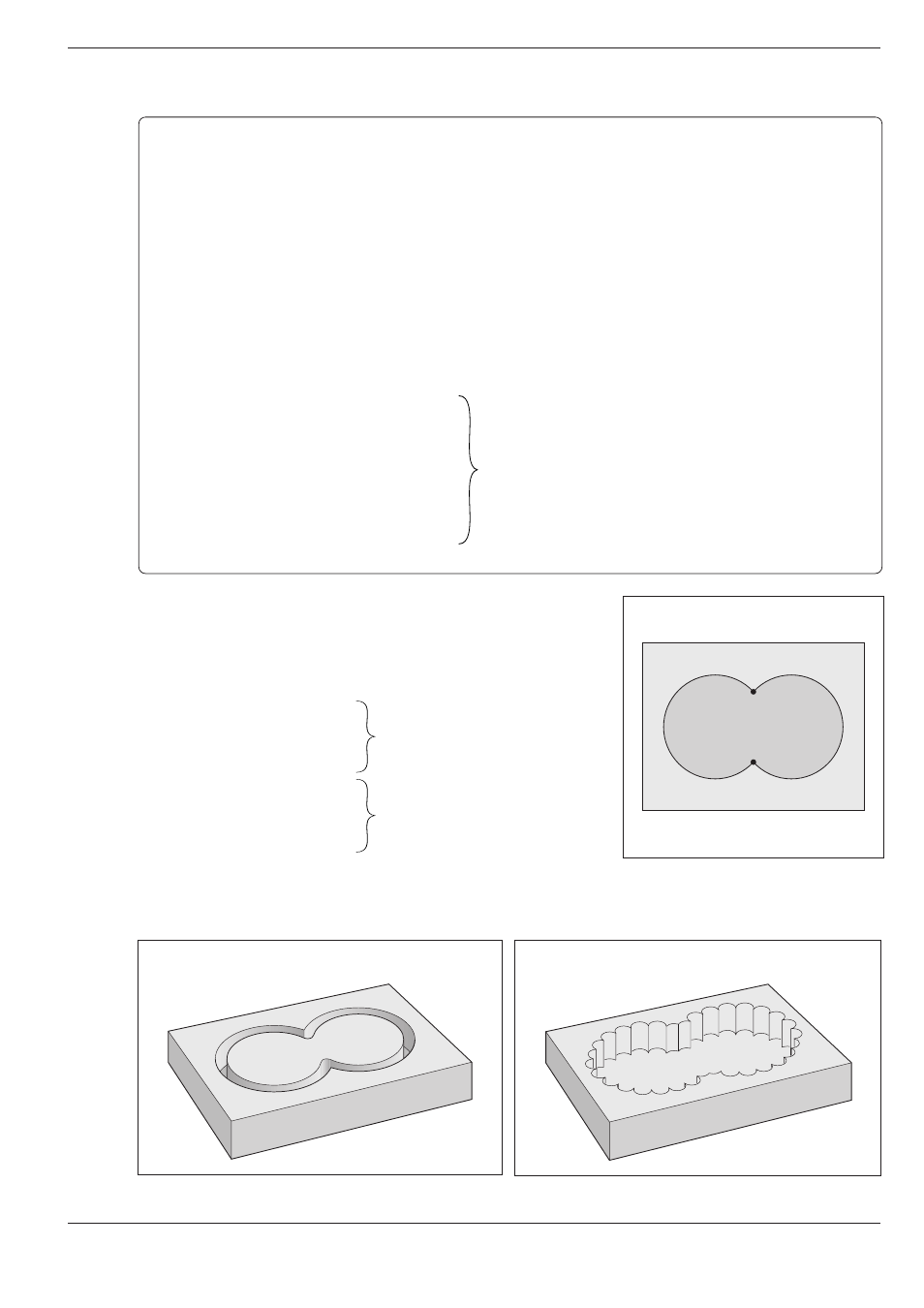

Abb. 8.17: Schnittpunkte S
1
und S
2
der
Taschen A und B
Abb. 8.18: Beginn mit Bearbeitung der Umrißlinien Abb. 8.19: Beginn mit Flächenbearbeitung
8.3 SL-Zyklen
.
.
.
.
.
.
B
Tasche rechts
Unterprogramme von Seite 8-21 und
Seite 8-22 werden hier eingefügt
A
Tasche links
A B
S
1
S
2
Zyklus im Bearbeitungsprogramm
0 BEGIN PGM 360821 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL CALL 1 Z S1000
5 CYCL DEF 14.0 KONTUR
6 CYCL DEF 14.1 KONTURLABEL 1/2 .................. "Liste" der Kontur-Unterprogramme
7 CYCL DEF 6.0 AUSRAUEMEN ........................... Zyklus-Definition AUSRAEUMEN
8 CYCL DEF 6.1 ABST –2 TIEFE –10
9 CYCL DEF 6.2 ZUSTLG –5 F500 AUFM +0
10 CYCL DEF 6.3 WINKEL +0 F500
11 L Z+100 R0 FMAX M6
12 L X+50 Y+50 FMAX M3 ..................................... Vorpositionieren in X, Y, Spindel ein
13 L Z+2 FMAX M99 ............................................... Sicherheitshöhe Z, Zyklus-Aufruf
14 L Z+100 FMAX M2 ............................................. Freifahren, Rücksprung zum Programm-Anfang
15 LBL 1
19 LBL 0
20 LBL 2
24 LBL 0
25 END PGM 360821 MM
Unterprogramme: Überlagerte Taschen
Die Taschenelemente A und B überlagern sich.
Die TNC berechnet die Schnittpunkte S1 und S2 automatisch, sie müssen
nicht programmiert werden.
Die Taschen werden als Vollkreise programmiert.
15 LBL 1
16 L X+10 Y+50 RL
17 CC X+35 Y+50
18 C X+10 Y+50 DR+
19 LBL 0
20 LBL 2
21 L X+90 Y+50 RL
22 CC X+65 Y+50
23 C X+90 Y+50 DR+
24 LBL 0
25 END PGM 360821 MM
Je nach Einstellung der Steuerung (Maschinen-Parameter) beginnt die
Fertigung mit der Bearbeitung der Umrißlinien oder mit der Flächenbe-
arbeitung:
