8 Zyklen

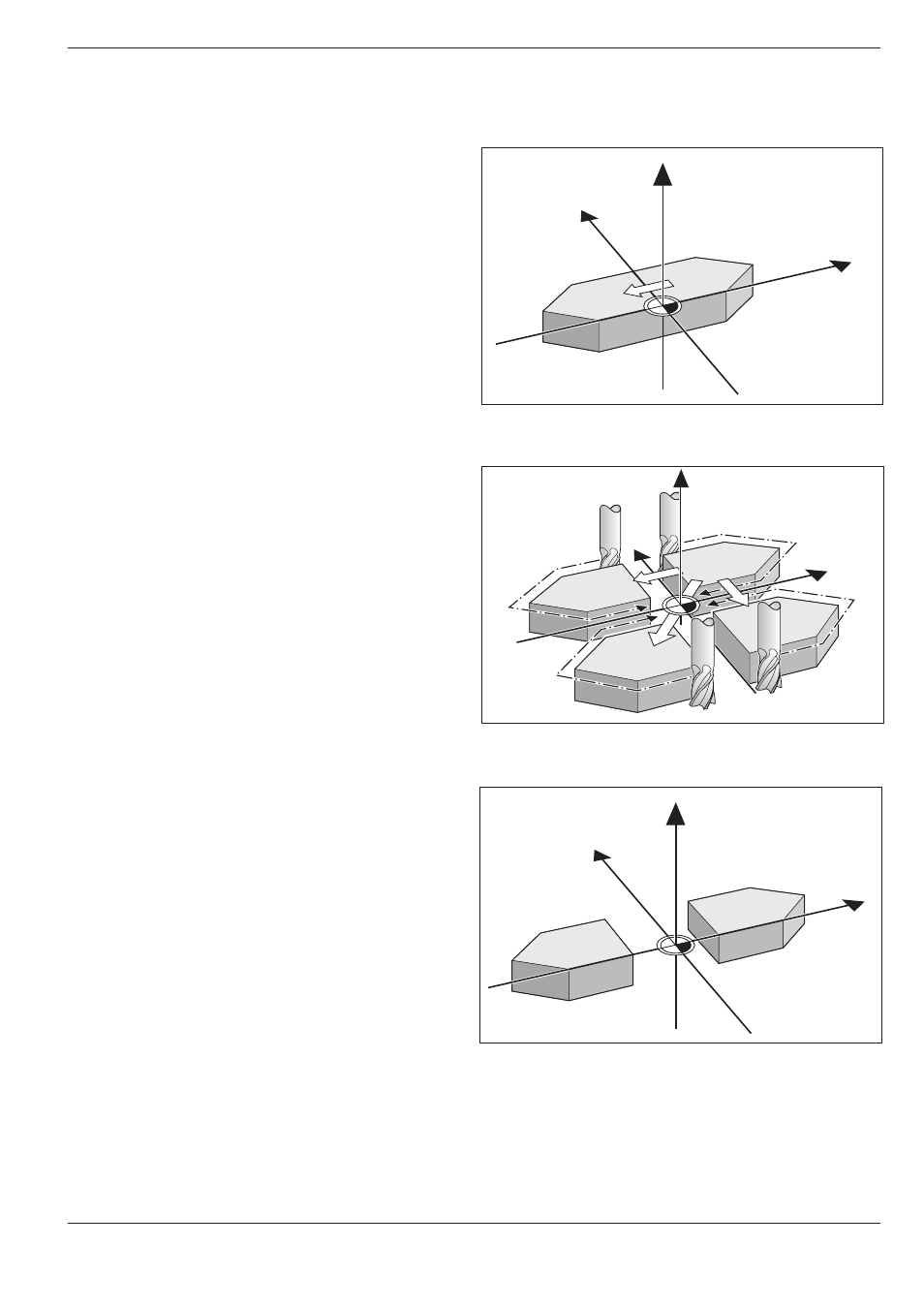

Abb. 8.39: SPIEGELN einer Kontur
8.4 Zyklen zur Koordinaten-Umrechnung
Y
X
Z
Abb. 8.40: Mehrfaches Spiegeln und Umlaufsinn
Y
X
Z
Abb. 8.41: Nullpunkt liegt außerhalb der zu spiegelnden Kontur
Y
X
Z
SPIEGELN (Zyklus 8)
Anwendung
Eine Bearbeitung kann in der Bearbeitungsebene
spiegelbildlich ausgeführt werden
Wirkung
Die Spiegelung wird ab ihrer Definition im Pro-
gramm wirksam:
Eine Spiegelung wird in der Status-Anzeige ange-
zeigt durch den Index S an den gespiegelten
Achsen.
• Wird eine Achse gespiegelt, ändert sich der
Umlaufsinn des Werkzeugs.
Dies gilt nicht bei Bearbeitungszyklen.
• Werden zwei Achsen gespiegelt, bleibt der
Umlaufsinn erhalten.
Die Spiegelung hängt von der Lage des Nullpunkts
ab:
• Nullpunkt liegt auf der zu spiegelnden Kontur:
Das Teil klappt um die Achse
• Nullpunkt liegt außerhalb der zu spiegelnden
Kontur: Das Teil verlagert sich zusätzlich
Eingabe
Eingegeben wird die Achse, die gespiegelt wird.
Die Werkzeugachse kann nicht gespiegelt werden.
Rücksetzen
SPIEGELN mit Eingabe von NO ENT auf die Dialog-
Frage setzt den Zyklus zurück.
