Abb. 4.6: Bohrpositionen werden ohne Radiuskorrektur angefahren
.
.
.

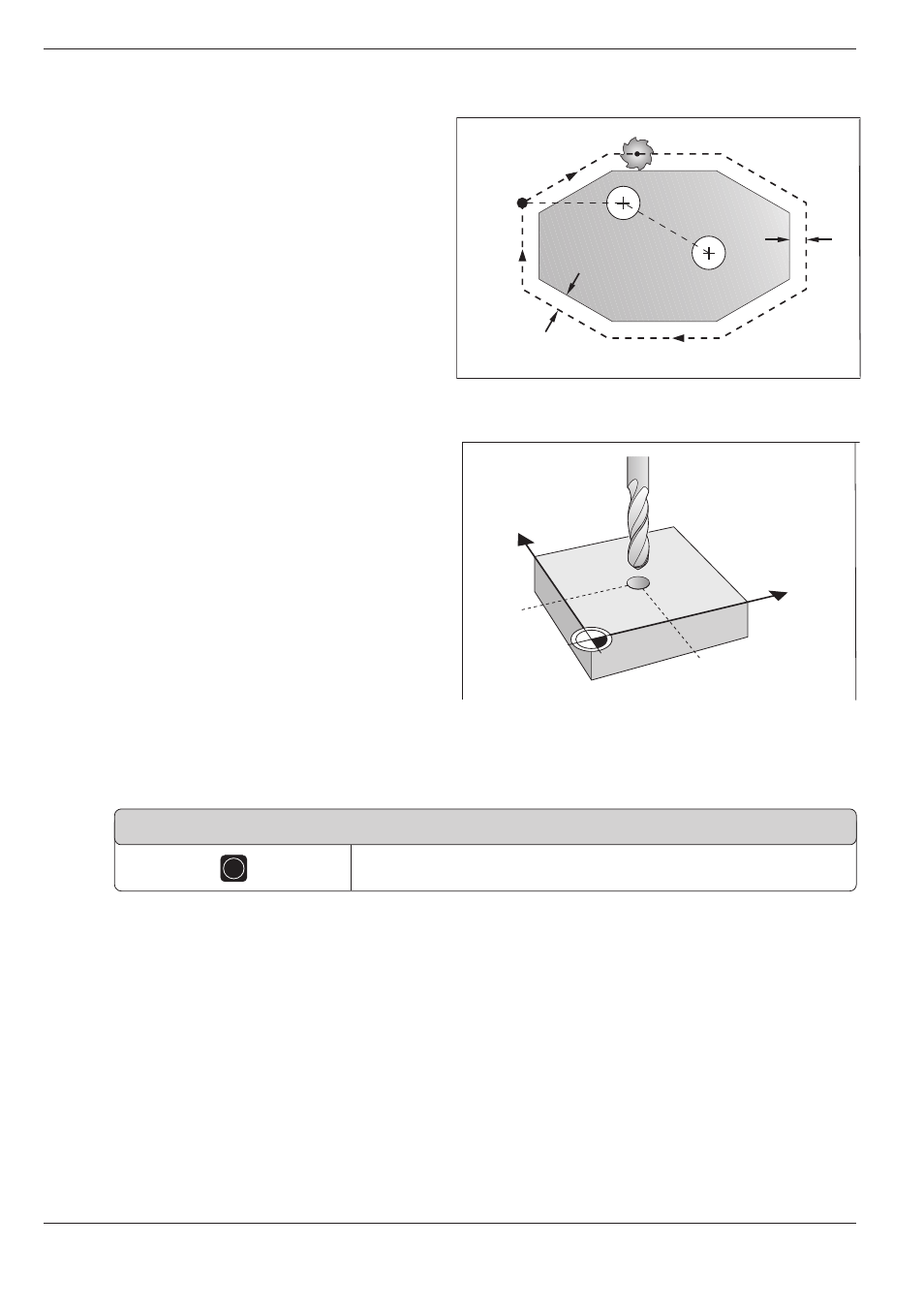

Abb. 4.5: Programmierte Kontur (–––, +) und
Werkzeug-Verfahrweg (- - -)
4.3 Werkzeug-Korrekturwerte
R
R
START
Werkzeugradius-Korrektur
Eine Werkzeug-Bewegung kann auf folgende Art
programmiert werden:
• ohne Radiuskorrektur: R0
• mit Radiuskorrektur: RL oder RR
• achsparallele Verfahrbewegungen
mit R+ oder R–
Bahnbewegung ohne Radiuskorrektur: R0
Das Werkzeug verfährt mit seinem Mittelpunkt auf
der programmierten Bahn.
Anwendungsbereiche:
• Bohren
• Vorpositionieren
Dialogfrage im Positioniersatz beantworten:
RADIUSKORR.: RL/RR/KEINE KORR.?
Werkzeugbewegung ohne Radiuskorrektur anwählen
ENT
Y
X
Y
X
