TNC 360 8-22
8 Zyklen

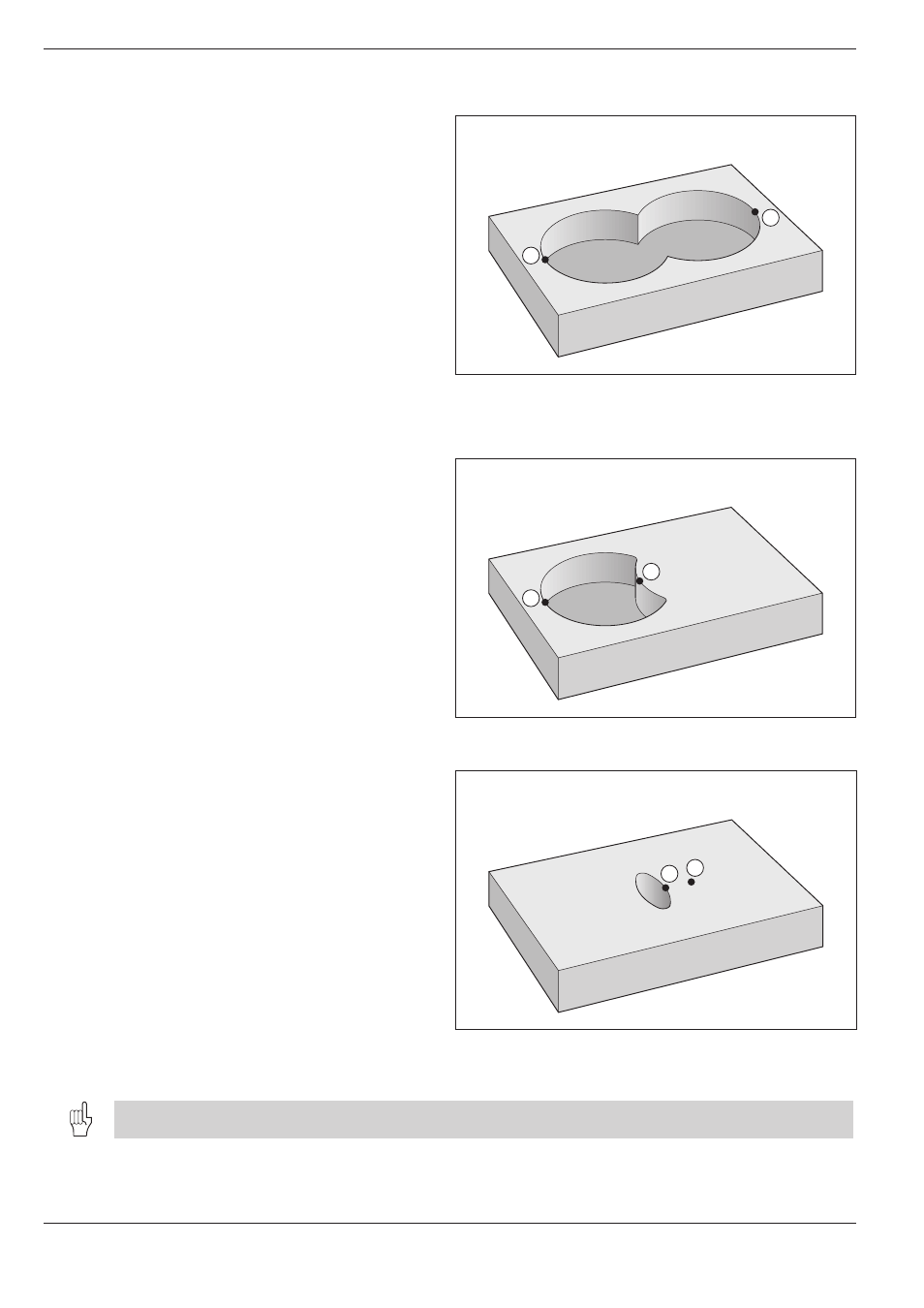

Abb. 8.22: Überlagerte Taschen: Schnitt-Fläche
Abb. 8.21: Überlagerte Taschen: Differenz-Fläche
Abb. 8.20: Überlagerte Taschen: Summen-Fläche
8.3 SL-Zyklen
A
B
A
B
A
B
„Summen“ -Fläche
Beide Teilflächen (Element A und Element B)
inklusive der gemeinsam überdeckten Fläche sollen
bearbeitet werden.
• A und B müssen Taschen sein.
• Die erste Tasche (in Zyklus 14) muß außerhalb
der zweiten beginnen.
15 LBL 1
16 L X+10 Y+50 RL
17 CC X+35 Y+50
18 C X+10 Y+50 DR+
19 LBL 0
20 LBL 2
21 L X+90 Y+50 RL
22 CC X+65 Y+50
23 C X+90 Y+50 DR+
24 LBL 0
„Differenz“ -Fläche
Fläche A soll ohne den von B überdeckten Anteil
bearbeitet werden:
• A muß Tasche und B muß Insel sein.
• A muß außerhalb B beginnen.
15 LBL 1
16 L X+10 Y+50 RL
17 CC X+35 Y+50
18 C X+10 Y+50 DR+
19 LBL 0
20 LBL 2
21 L X+90 Y+50 RR
22 CC X+65 Y+50
23 C X+90 Y+50 DR+
24 LBL 0
„Schnitt“ -Fläche
Die von A und B überdeckte Fläche soll bearbeitet
werden.
(Einfach überdeckte Flächen sollen unbearbeitet
bleiben.)
• A und B müssen Taschen sein.
• A muß innerhalb B beginnen.
15 LBL 1
16 L X+60 Y+50 RL
17 CC X+35 Y+50
18 C X+60 Y+50 DR+
19 LBL 0
20 LBL 2
21 L X+90 Y+50 RL
22 CC X+65 Y+50
23 C X+90 Y+50 DR+
24 LBL 0
Die Unterprogramme werden vom Hauptprogramm auf Seite 8-21 verwendet.
