TNC 360 11-6
11 MOD-Funktionen

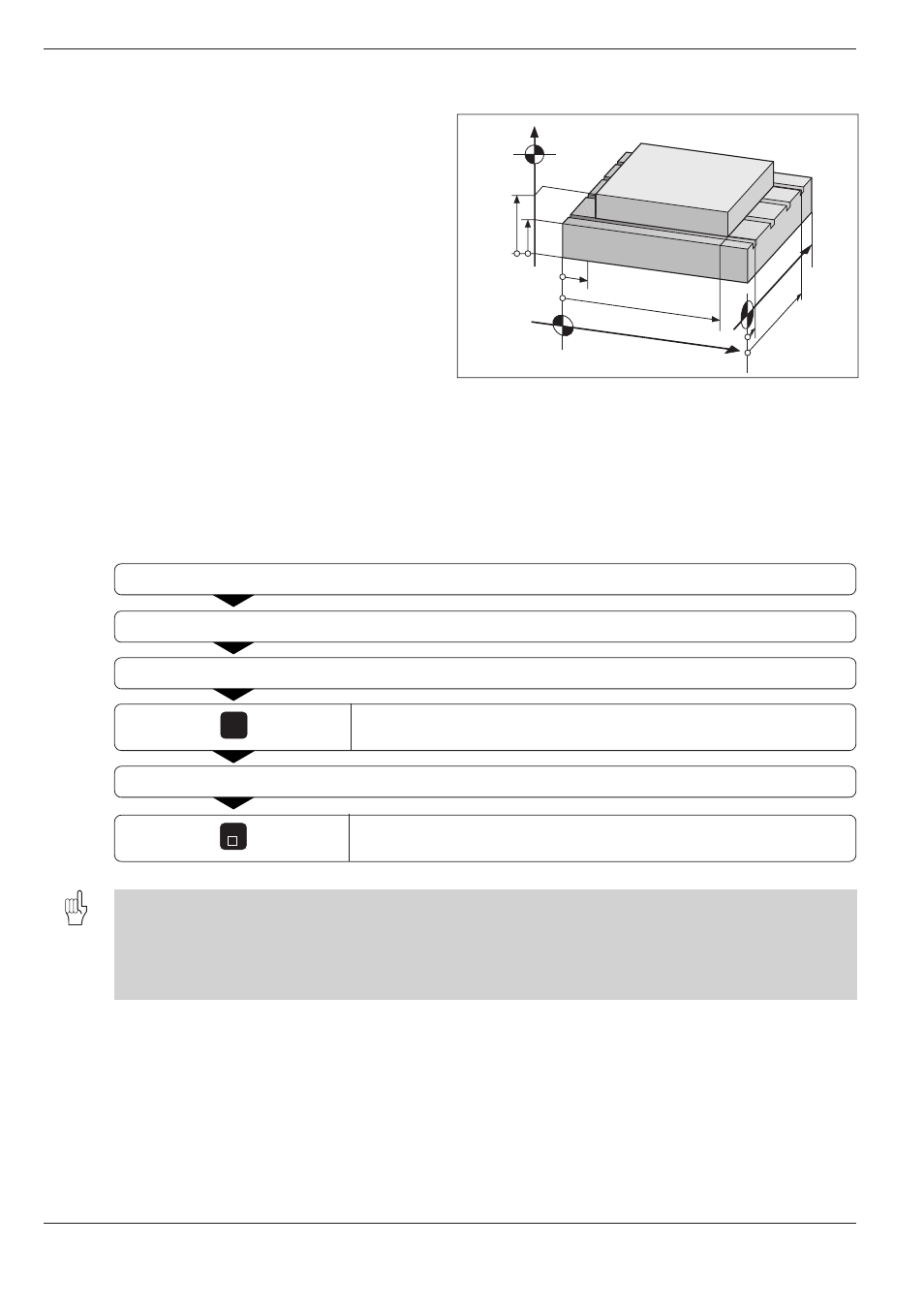

Abb. 11.2: Verfahrbereichs-Begrenzungen am Werkstück
Y
Z
X
Z
min
Z
max
X
min
Y
max
Y
min
X
max
MOD
11.10 Verfahrbereichs-Begrenzungen
eingeben
Innerhalb des maximalen Verfahrbereichs kann der
tatsächlich nutzbare Verfahrweg für die Koordi-
natenachsen zusätzlich eingeschränkt werden.
Anwendungsbeispiel:
Teilapparat gegen Kollisionen sichern
Der maximale Verfahrbereich ist durch Software-
Endschalter begrenzt.
Der tatsächlich nutzbare Verfahrweg wird mit der
MOD-Funktion BEGRENZUNG eingeschränkt.
Dabei werden die Maximalwerte in positiver und
negativer Richtung der Achsen bezogen auf den
Maßstab-Nullpunkt eingegeben.
Arbeiten ohne Verfahrbereichs-Begrenzung
Für Koordinatenachsen, die ohne Verfahrbereichs-Begrenzungen verfahren
werden sollen, wird der maximale Verfahrweg der TNC (+/- 30 000 mm)
als BEGRENZUNG eingegeben.
Maximalen Verfahrbereich ermitteln und eingeben
POSITIONS-ANZEIGE REF anwählen
Gewünschte positive und negative End-Positionen der X-, Y- und Z-Achse anfahren
Werte mit Vorzeichen notieren
MOD-Funktionen anwählen
Notierte Werte für die Achsen als BEGRENZUNGEN eingeben
MOD-Funktion verlassen
• Werkzeug-Radius-Korrekturen werden bei Verfahrbereichs-Begrenzungen nicht berücksichtigt.
• Verfahrbereichs-Begrenzungen und Software-Endschalter werden berücksichtigt, nachdem die Referenz-Punkte
überfahren sind.
• Die TNC überprüft für jede Achse, ob die negative Begrenzung kleiner ist als die positive.
• Die Referenz-Positionen können auch mit der Funktion "Ist-Position übernehmen" (siehe S.4-19) direkt über-
nommen werden.
END
