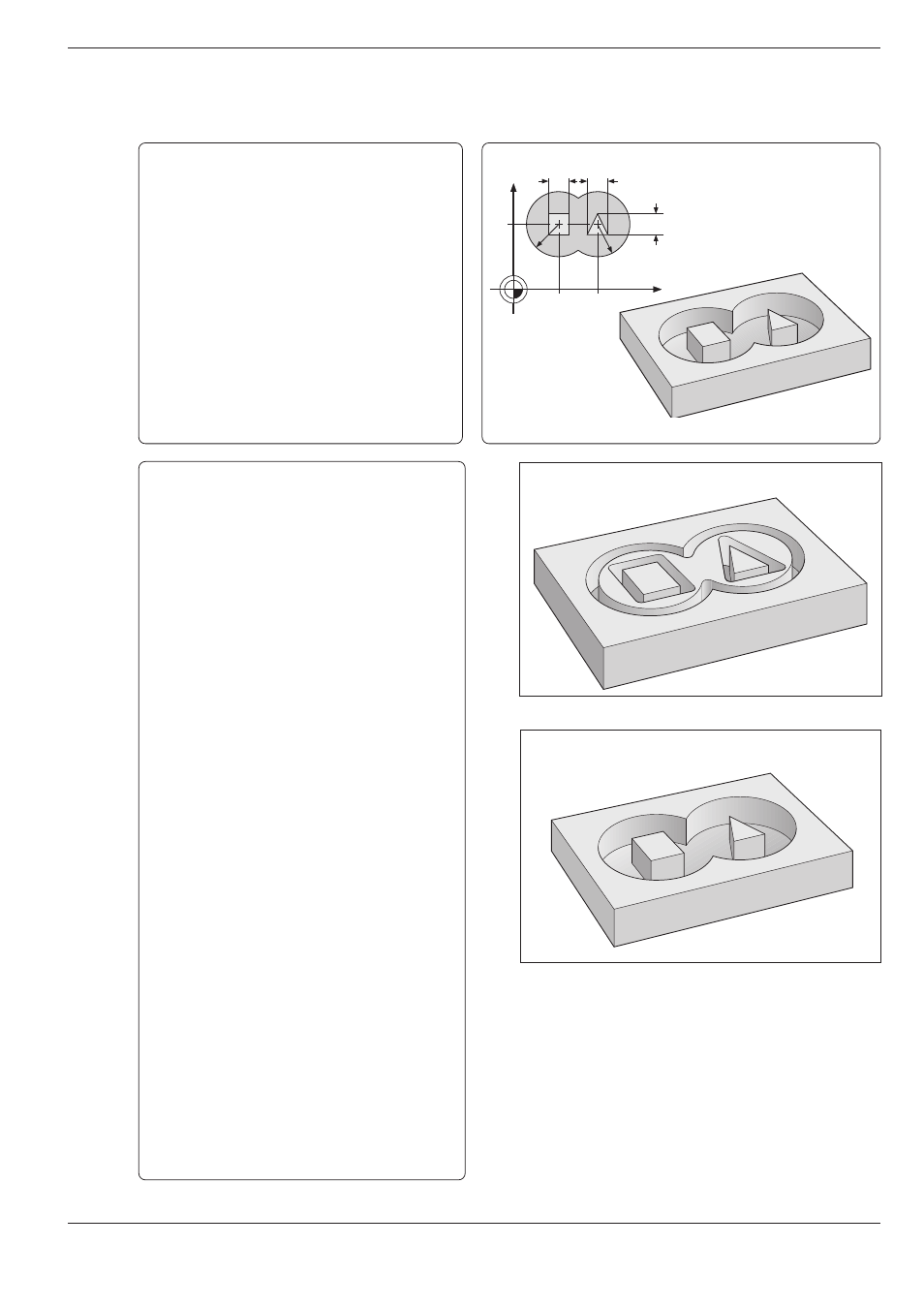

Übungsbeispiel: Überlagerte Taschen mit Inseln
PGM 360825 erweitert PGM 360821 um
die innenliegenden Inseln C und D.
Werkzeug: Fräser mit „einem Stirnzahn über
Mitte schneidend“ (DIN 844),
Radius 3 mm.
Die SL-Kontur besteht aus den Elementen A
und B, also zwei sich überlagernden Taschen,
sowie C und D, also zwei Inseln, die sich
innerhalb dieser Taschen befinden.
Zyklus im Bearbeitungsprogramm
0 BEGIN PGM 360825 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 CYCL DEF 14.0 KONTUR
5 CYCL DEF 14.1 KONTURLABEL 1/2/3/4
6 CYCL DEF 6.0 AUSRAUEMEN
7 CYCL DEF 6.1 ABST –2 TIEFE –10
8 CYCL DEF 6.2 ZUSTLG –5 F100 AUFM +2
9 CYCL DEF 6.3 WINKEL +0 F100
10 TOOL CALL 1 Z S1000
11 L Z+2 R0 FMAX M3
12 CYCL CALL
13 L Z+100 R0 FMAX M2
14 LBL 1
15 L X+10 Y+50 RL
16 CC X+35 Y+50
17 C X+10 Y+50 DR+
18 LBL 0
19 LBL 2
20 L X+90 Y+50 RL
21 CC X+65 Y+50
22 C X+90 Y+50 DR+
23 LBL 0
24 LBL 3
25 L X+27 Y+42 RL
26 L Y+58
27 L X+43
28 L Y+42
29 L X+27
30 LBL 0
31 LBL 4
32 L X+57 Y+42 RR
33 L X+73
34 L X+65 Y+58
35 L X+57 Y+42
36 LBL 0
37 END PGM 360825 MM
Abb. 8.26: Umfräsen der Umrißlinien
Abb. 8.27: Fertiggestellte Bearbeitung
