4-12
TNC 360 1 Maschinen-Achsen 3/95

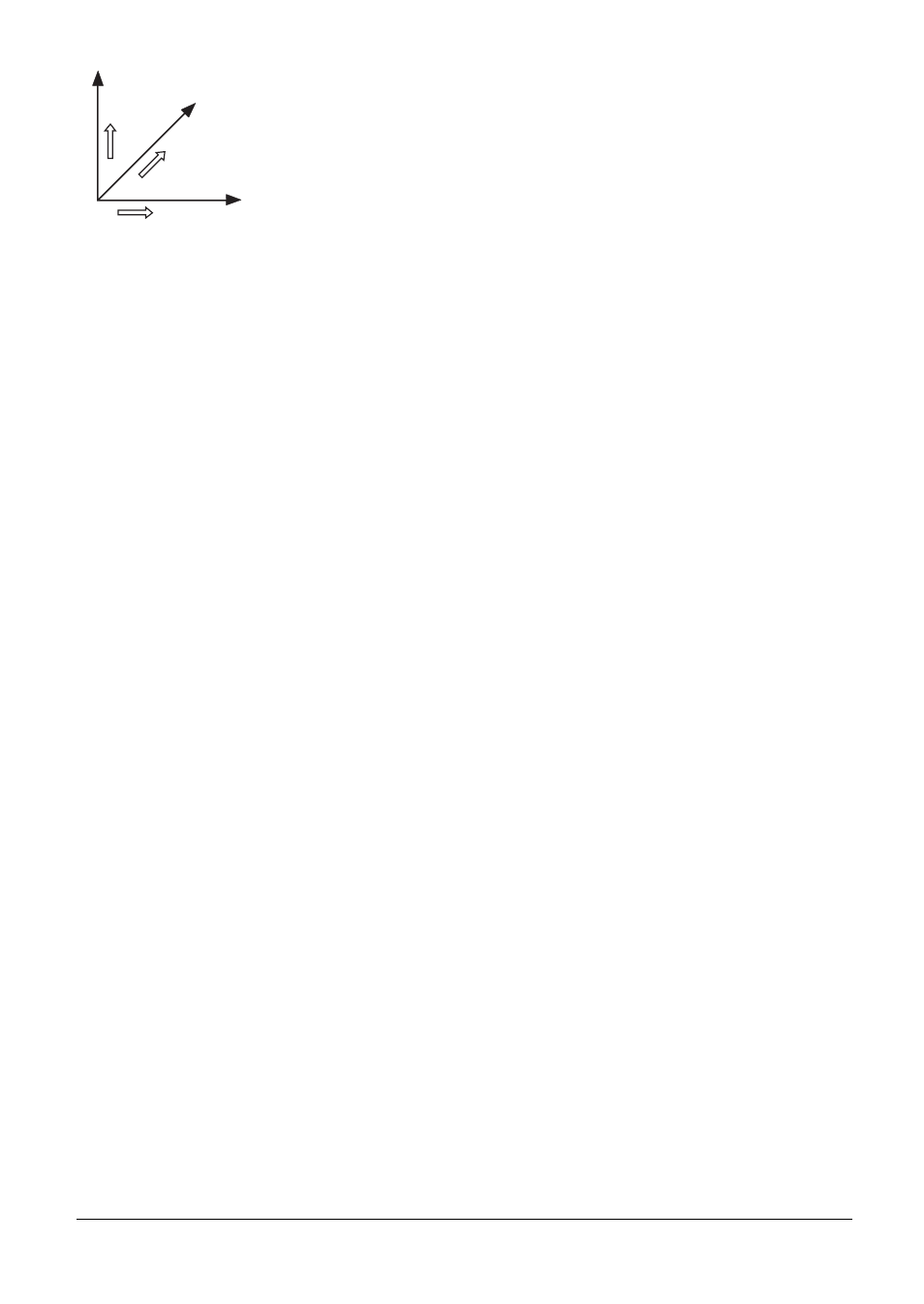

+Y
+X
+U
+V
+W
+Z
MP410.3 Achskennzeichnung für Achse 4
Eingabe: 0 bis 5
0 = A
1 = B
2 = C
3 = U
4 = V
5 = W
1.2.1 Zuordnung
Den einzelnen Achsen können die Meßsystem-Eingänge X1 bis X4 und X6 und die Analogausgänge
Ausgang 1 bis Ausgang S (am Stecker X8) zugeordnet werden. Die Zuordnung wird in den
Maschinen-Parametern MP110 und MP120 festgelegt.
Die Zuordnung von Meßsystem-Eingang X6 und Sollwert-Ausgang S auf eine der vier Achsen ist nur
dann möglich, wenn auf die Funktion Spindel-Orientierung verzichtet wird.
MP110 Zuordnung der Meßsystem-Eingänge zu den Achsen
Eingabe: 0 = Meßsystem-Eingang X1
1 = Meßsystem-Eingang X2
2 = Meßsystem-Eingang X3
3 = Meßsystem-Eingang X4
5 = Meßsystem-Eingang X6
MP110.0 Achse X
MP110.1 Achse Y
MP110.2 Achse Z
MP110.3 Achse 4
