3/95
TNC 360 5 NOT-AUS-Kreis 4-107
5.1 Anschlußplan
Der Ausgang "Steuerung ist betriebsbereit" soll im Fehlerfall die 24-Volt-Versorgungsspannung
ausschalten. Wegen der großen Bedeutung dieser Funktion wird dieser Ausgang mit jedem
Einschalten der Netzspannung von der Steuerung überprüft.

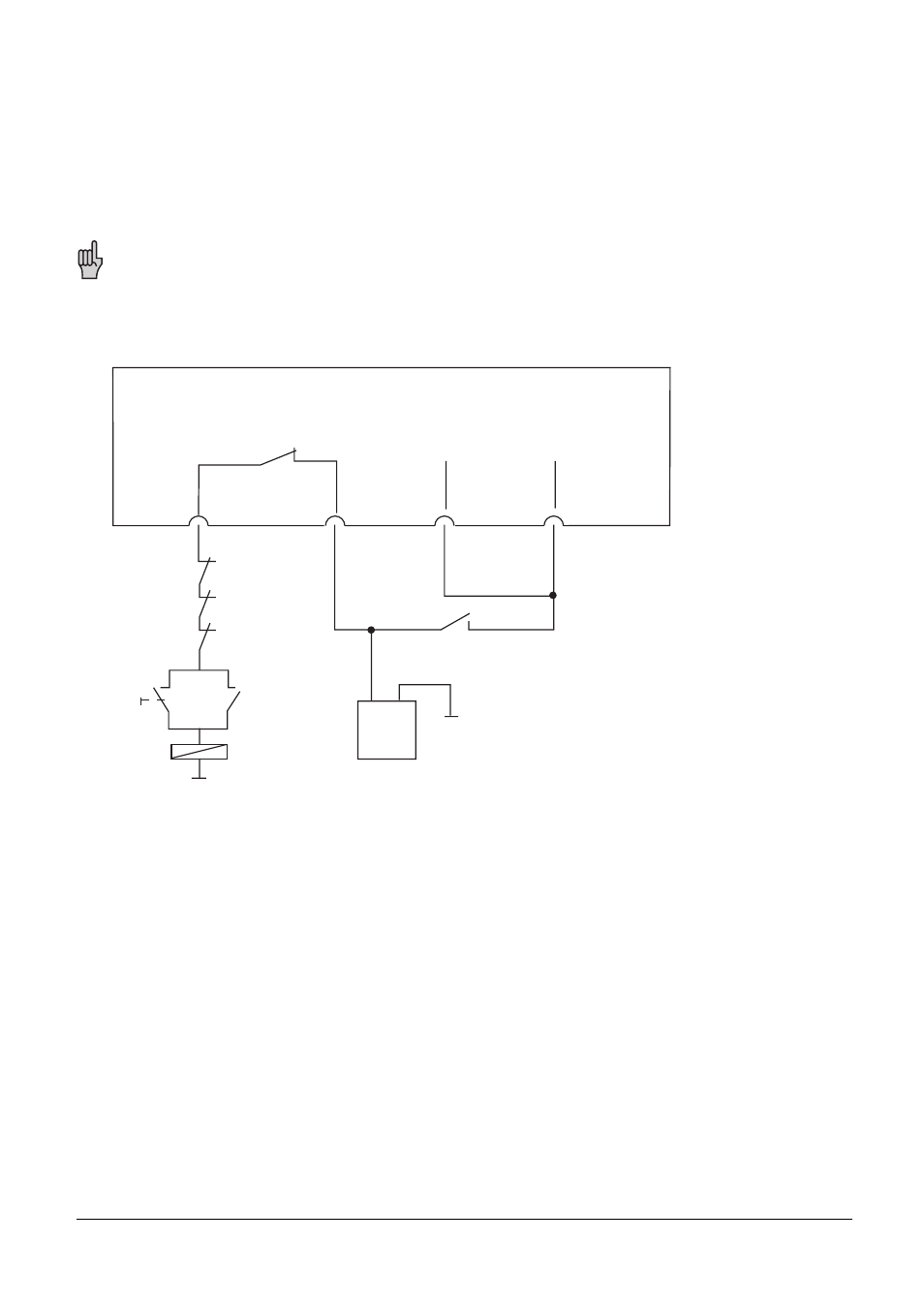

HEIDENHAIN empfiehlt folgende Verdrahtung:
Diese Darstellung ist ein Schaltungsvorschlag. Für die Einhaltung der einschlägigen Sicher-
heitsvorschriften ist der Maschinenhersteller verantwortlich.
+ -
Logik-Einheit
Schalter wird beim Einschalten der Steuerspannung von
jedem Mikroprozessor kurzzeitig geöffnet.
X21/34 X24/2 X24/1 X22/4
"Steuerung ist
betriebsbereit"
24V nicht
abschaltbar 24V
abschaltbar Rückmeldung
"Steuerung ist
betriebsbereit"
NOT-AUS
Tasten
Steuer-
spannung
ein
k1
k1
K1
24 V
PLC
