3/95
TNC 360 15 Werkzeugwechsler 4-207
Soll das Sonder-Werkzeug trotz variabler Platz-Codierung wieder auf den ursprünglichen Platz
zurückgelegt werden (M2601 = 1), ergibt sich für Einarm- und Doppelarm-Greifer (M2600) ein
unterschiedlicher Ablauf der Platz-Nummern-Übergabe.
S
→

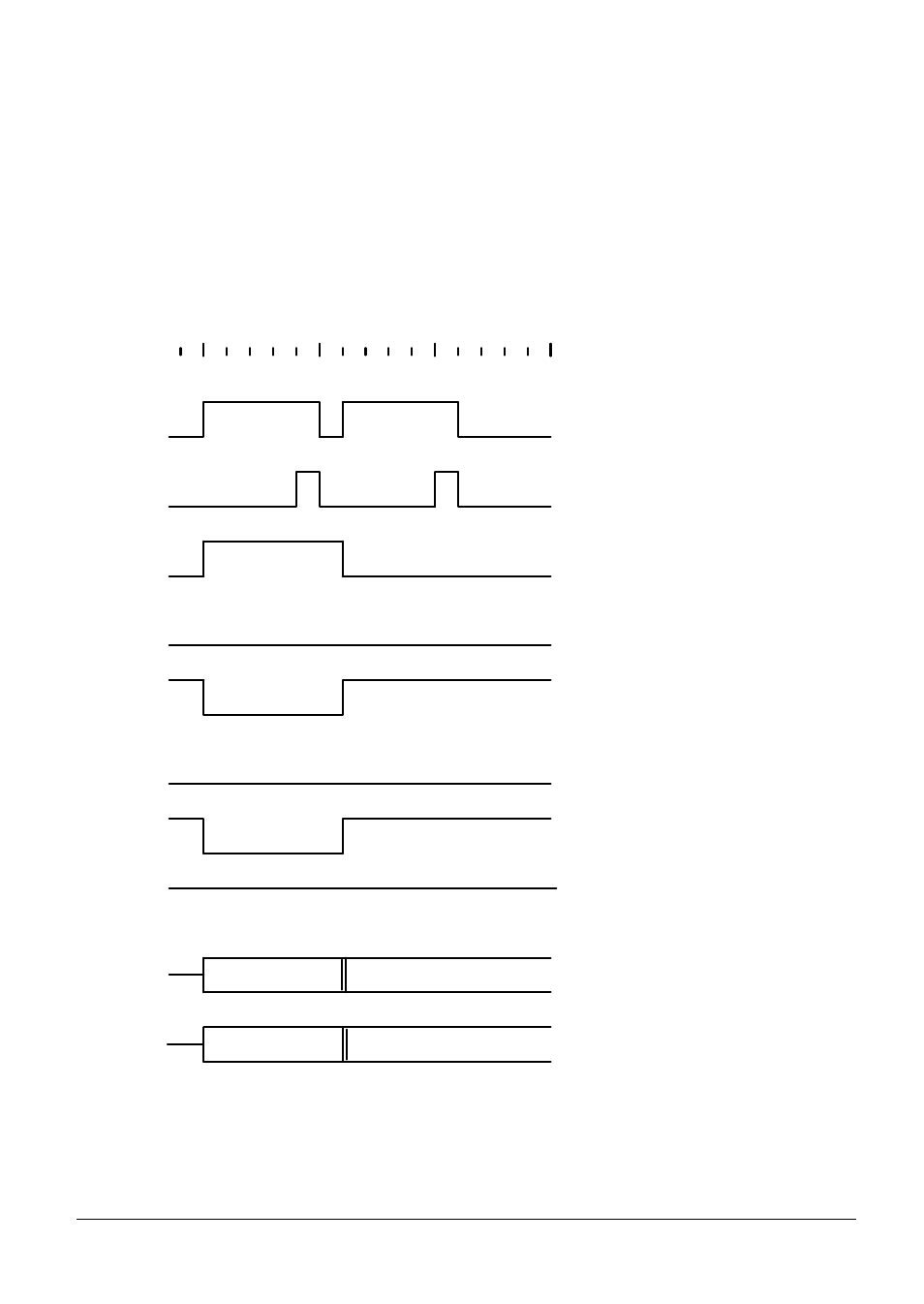

S, Einarm-Greifer (M2600 = 0)
Es werden zuerst Platz-Nummer des alten Werkzeugs und Werkzeug-Nummer 0 (Wzg-Nr.)
übergeben. Werkzeug-Nummer 0 ist für die PLC der Hinweis, die Spindel zu räumen. Nach
Quittieren mit M2483 werden Platz-Nummer und Werkzeug-Nummer des neuen Werkzeuges
übergeben.
1
0
M2046
1
0
M2483
1
0
M2093
1
0
M2600
1
0
M2401
1
0
M2402
1
0
M2403
1
0
M2601
Platz-Nr. [S alt] Platz-Nr. [S neu] W262
Wzg-Nr. Ø Wzg-Nr. [S neu]
W264
