4-16
TNC 360 1 Maschinen-Achsen 3/95
MP922 Verfahrbereich 3: Min-Wert
Aktivierung über PLC M2817 = 1, M2816 = 0
MP912.0 Software-Endschalter X+
MP912.1 Software-Endschalter Y+
MP912.2 Software-Endschalter Z+
MP912.3 Software-Endschalter 4+
MP922.0 Software-Endschalter X–
MP922.1 Software-Endschalter Y–
MP922.2 Software-Endschalter Z–
MP922.3 Software-Endschalter 4–
Mit den Merkern M2816 und M2817 wird der Verfahrbereich bestimmt.
M2816 M2817 Verfahrbereich
0 0 Bereich 1 (MP910.x; MP920.x)
1 0 Bereich 2 (MP911.x; MP921.x)
0 1 Bereich 3 (MP912.x; MP922.x)
Die Umschaltung auf den ausgewählten Verfahrbereich muß mit dem Strobe-Merker M2824 von der
PLC aktiviert werden. Dieser Strobe-Merker wird nach Ausführung der Umschaltung von der NC
zurückgesetzt.
Die Bereichsumschaltung muß während eines M/S/T-Strobes erfolgen.

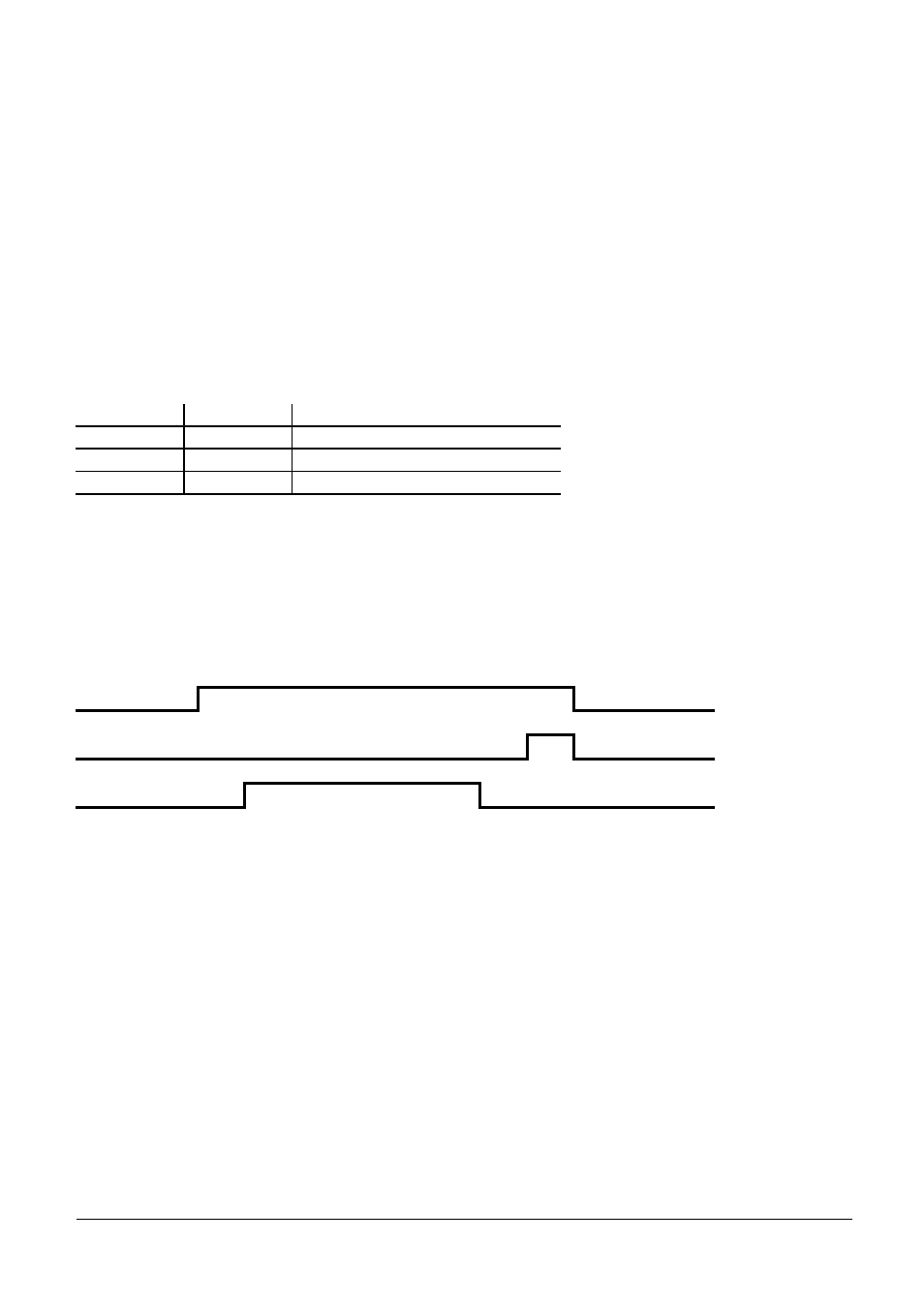

Beispiel:
M2045
M2482
M2824
In den Betriebsarten "Manueller Betrieb" und "elektr. Handrad" kann eine Umschaltung sofort
erfolgen.
Set Reset
M2824 Aktivierung des ausgewählten Verfahr- PLC NC
bereichs (M2816/M2817)
Wird auf einen der Software-Endschalter verfahren, so erscheint die Fehlermeldung
"ENDSCHALTER ..." und der entsprechende Merker (M2624 bis M2631) wird gesetzt.
