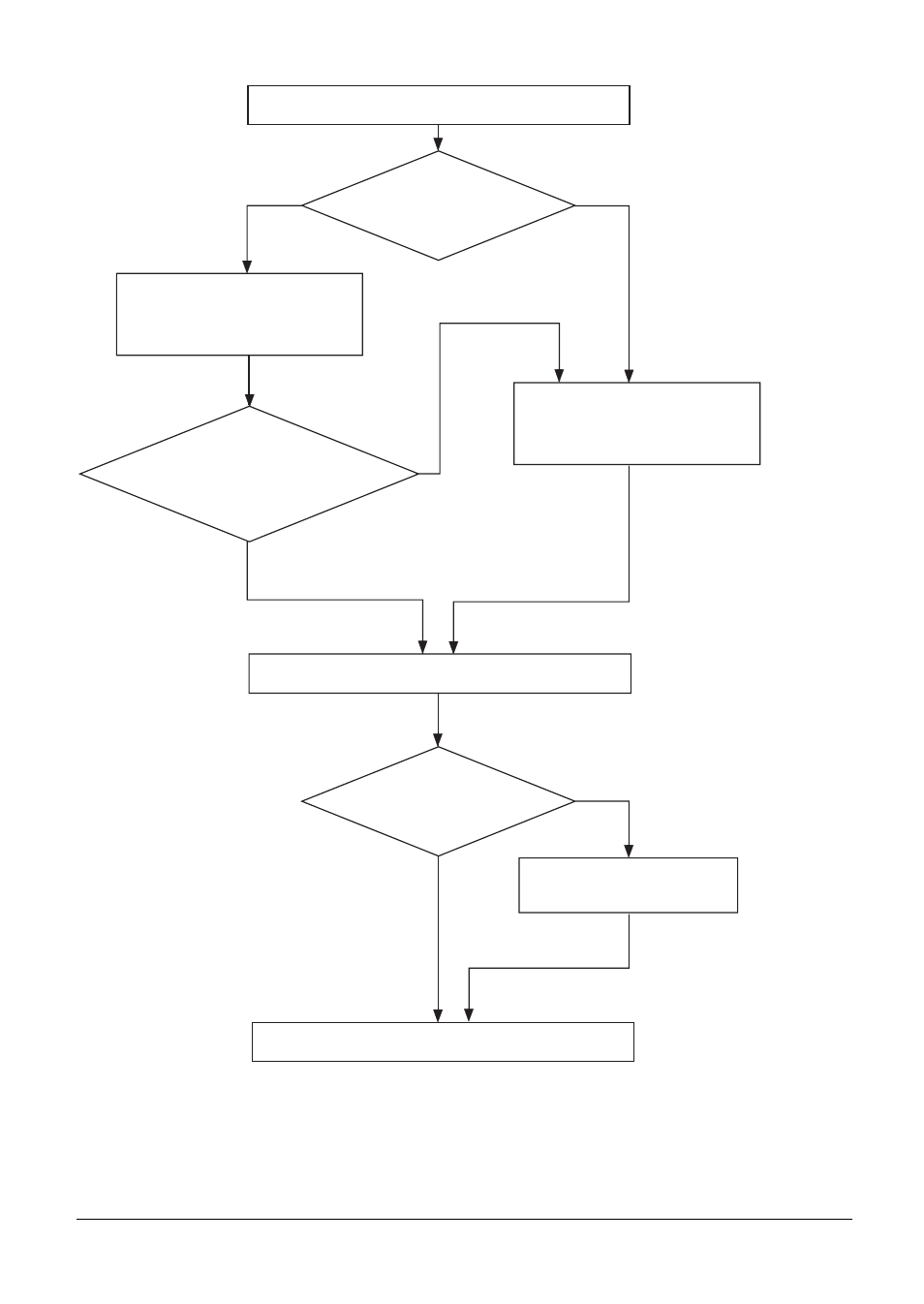

Ablauf "Automatisches Überfahren der Referenzmarken" (Drücken der externen START-Taste).
Externe START-Taste drücken
Schaltnocken
"Referenz-Endlage"
geschlossen?
Maschine verfährt in
Verfahrrichtung aus
MP1320.x
Maschine verfährt in
invertierter Verfahrrichtung aus
MP1320.x
Referenzmarke wird überfahren
Maschine
außerhalb Software-
Endschalter-Bereich?
Maschine verfährt auf
Software-Endschalter
Maschine stoppt
Nein Ja
Ja
Nein
Ja
Nein
Schaltnocken
"Referenz-Endlage"wird
geschlossen, bevor Referenzmarke
überfahren wurde
