TNC 360
10 Handrad-Eingang
3-37

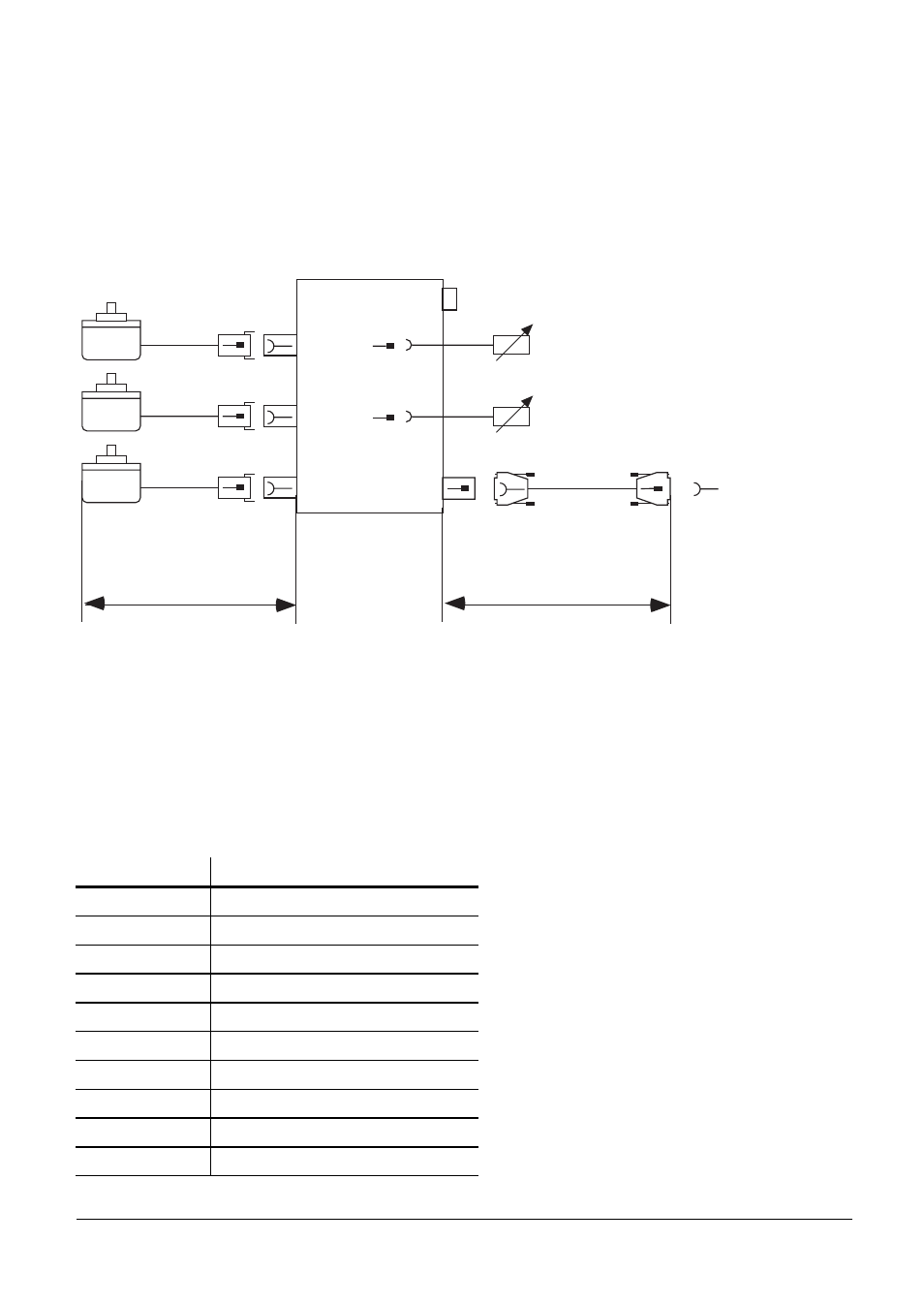

10.5 Handrad-Adapter HRA 110
Über den Handrad-Adapter HRA 110 können 2 oder 3 Handräder HR 150 an eine LE angeschlossen
werden.
Die ersten beiden Handräder sind fest den Achsen X und Y zugeordnet. Das dritte Handrad kann
entweder über einen Stufenschalter (Option) oder Maschinen-Parameter den Achsen X,Y,Z, IV
zugeordnet werden. (Siehe Kapitel "Handrad" in Register "Maschinen-Anpassung").
HRA 110
X3
X2
X1
LE X11
X23
S1
X31 24 V
Achswahl (Option)
AXIS SELECTION (OPTIONAL)
Unterteilungsfaktorwahl (Option)
INTERPOLATION FACTOR (OPTIONAL)
max. 50 m
Id.-Nr. 270 909..
HR 150
S2
max. 20 m
Ein weiterer Stufenschalter (Option) ermöglicht die Wahl des Unterteilungsfaktors für die Handräder.
Der Unterteilungsfaktor des Stufenschalters muß in der PLC ausgewertet werden, wobei er nur
noch am Bildschirm angezeigt wird, aber nicht mehr über Tastatur zu ändern ist.
Der Unterteilungsfaktor kann jedoch auch ohne Stufenschalter über die Tastatur, wie bisher
achspezifisch eingestellt werden.
Anschlußbelegungen
Handrad-Eingänge X1, X2, X3
Anschluß-Nr.
Belegung
1
I
1
+
2
I
1
–
5
I
2
+
6
I
2
–
7
I
0
+
8
I
0
–
3
+ 5 V (U
P
)
4
0 V (U
N
)
9
Innenschirm
Gehäuse
Außenschirm = Gerätegehäuse
