11.5 PLC-Leistungsplatine PL 410 B / PL 410
Die PL 410 B / PL 410 hat 64 PLC-Eingänge, 31 PLC-Ausgänge und einen Ausgang "Steuerung ist
betriebsbereit".
Die Schnittstelle zur LE und die Belastbarkeit der Ein- und Ausgänge sind identisch mit PL 400.
Die Analogeingänge (X15 bis X22) der PL 410 können in der LE 360 C nicht ausgewertet werden!
Der DIL-Schalter auf der Platine der PL 410 ist deshalb auf OFF zu setzen (Hinweis auf Gehäuse ).
Bei der PL 410 B kann nur die Variante 263 371 12 (Ausführung ohne Analog-Eingänge) eingesetzt
werden.
Die PLC-Ausgänge werden gruppenweise stromversorgt und sind daher gruppenweise über NOT-
AUS abschaltbar.

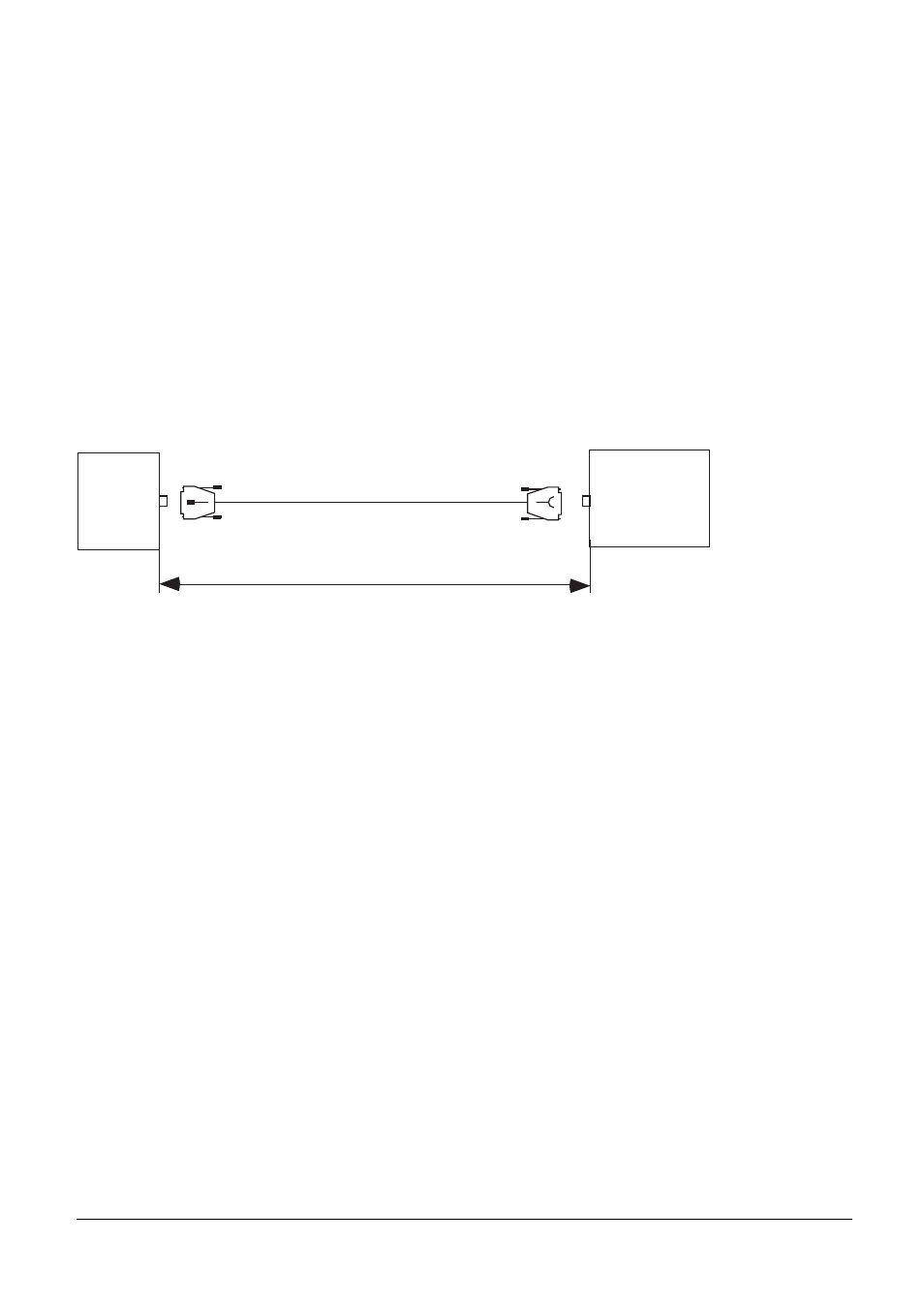

Verbindungskabel
LE PL 410B
PL 410
X1
max. 20 m
Id.-Nr. 263 662 ..
