HEIDENHAIN TNC 335 Technical Manual - Handbuch (Seite 61)

3/95

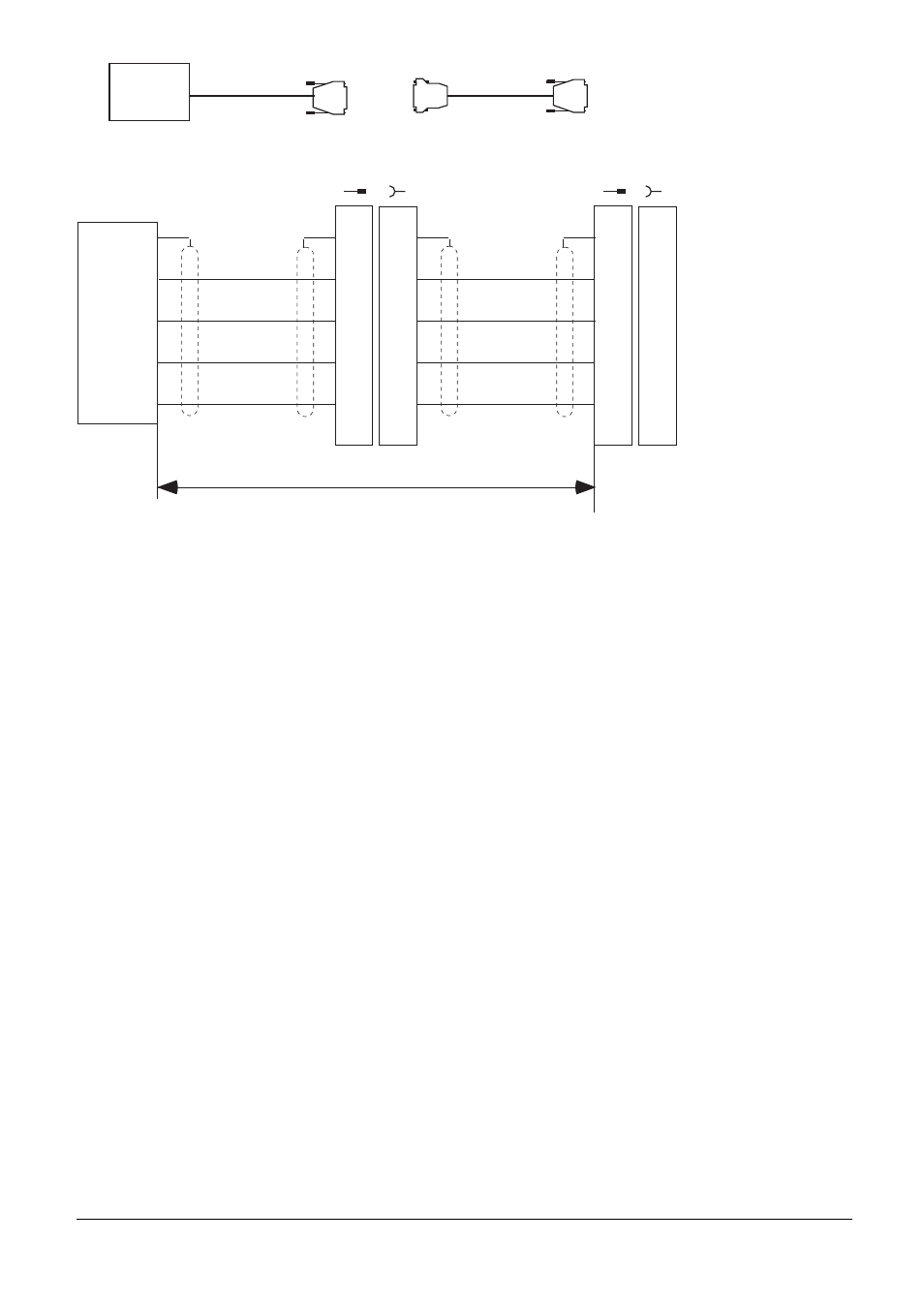

TNC 360 10 Handrad-Eingang 3-35
Id.-Nr. 249 814..
1
2
3
4
5
6
7
8
9 1
2
3
4
5
6
7
8
9
•
1
2
3
4
5
6
7
8
9
•
ws
br
ge
gn
max. 49 m
Elektronisches
Handrad LE
X11
Id.-Nr. 254 040..
max. 6 m
HR 130
0V
+12V
±
0,6V (U
V
)
DTR
RXD
1
2
3
4
5
6
7
8
9
• •
ws
br
ge
gn
HR 130
max. 50 m
10.4 Portables Handrad HR 332
Das Handrad HR 332 verfügt über zwei Zustimmtasten und über eine Tastatur, die über die PLC
ausgewertet werden kann (siehe Kapitel "Handrad" im Register "Maschinen-Anpassung"). Es
existieren verschiedene Varianten des Handrades mit unterschiedlicher Tasten-Beschriftung. Bitte
setzen Sie sich dazu mit HEIDENHAIN in Verbindung.
Das HR 332 wird über ein steckbares Verbindungskabel von 5 m Länge an einen Kabeladapter am
Panel angeschlossen. Das Verbindungskabel ist mit oder ohne Metallschutzschlauch lieferbar.
Die maximale Kabellänge vom HR bis zur LE beträgt 50 m.
HR 332 Id.-Nr. 266 064 21
Verbindungskabel zu HR 332 Id.-Nr. 272 291 ..
Verbindungskabel zu HR 332, mit Metallschutzschlauch Id.-Nr. 272 292 ..
Kabeladapter HR 332/ LE Id.-Nr. 274 556 ..
Verlängerungskabel für Kabeladapter in Vorbereitung
Blindstecker für NOT-AUS-Kreis Id.-Nr. 271 958 01
Handradhalter Id.-Nr. 268 268 03
