3/95
TNC 360 7 M-Funktionen 4-139
Beispiel:
Beispiel: Auswertung der Zusatzfunktion M03 in der PLC.
PLC-Ausgang: O10 = Spindel EIN/AUS
PLC-Eingang: I10 = Rückmeldung M-Funktion
100 LN M1
101 S M1 ;Eins erzeugen
.
.
199
L M2045 ;Änderungssignal M-Funktion
200 RN M2482 ;Rückmeldung M-Funktion zurücksetzen
201 CMT 77 ;Auswertung M-Funktion
.
.
901
EM
902 LBL 77
903 CASE W260 ;M-Code?
904 CM0
905 CM1
906 CM2
907 CM3
.
.
930
ENDC
931 EM
.
.
1170
LBL 3 ;M-Funktion M03
1171 L M1
1172 S M2485 ;Status-Anzeige M03, Vorzeichen S-Analog
1173 R M2486 ;Rücksetzen M04
1174 R M2487 ;Rücksetzen M05
1175 S O10 ;Spindel-EIN
1176 L I10 ;Eingang für Rückmeldung M-Funktion?
1177 S M2482 ;M-Funktion Rückmelden
1178 EM
.

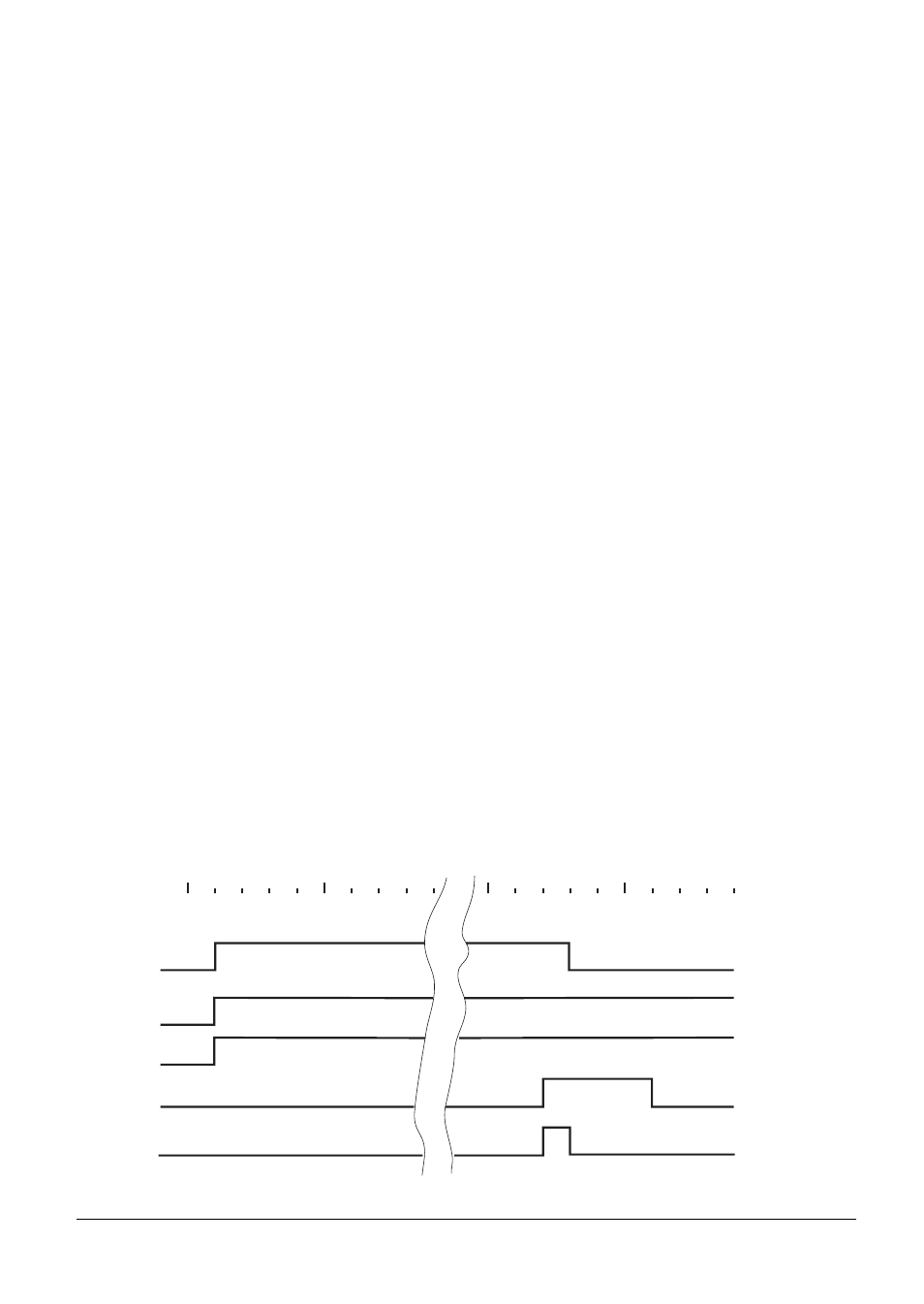

M2482
M2045
M2485
O10
I10
