2.1.3 Längenmessung über Drehgeber

Maschinen-Parameter MP1350.x = 2

Bei Längenmessung über Drehgeber wird je Umdrehung des Gebers ein Referenzimpuls
abgegeben. Es muß sichergestellt sein, daß nach Einschalten der Maschine immer derselbe
Referenzimpuls ausgewertet wird. Dies kann ebenfalls mit den Schaltnocken "Referenz-Endlage"
realisiert werden.

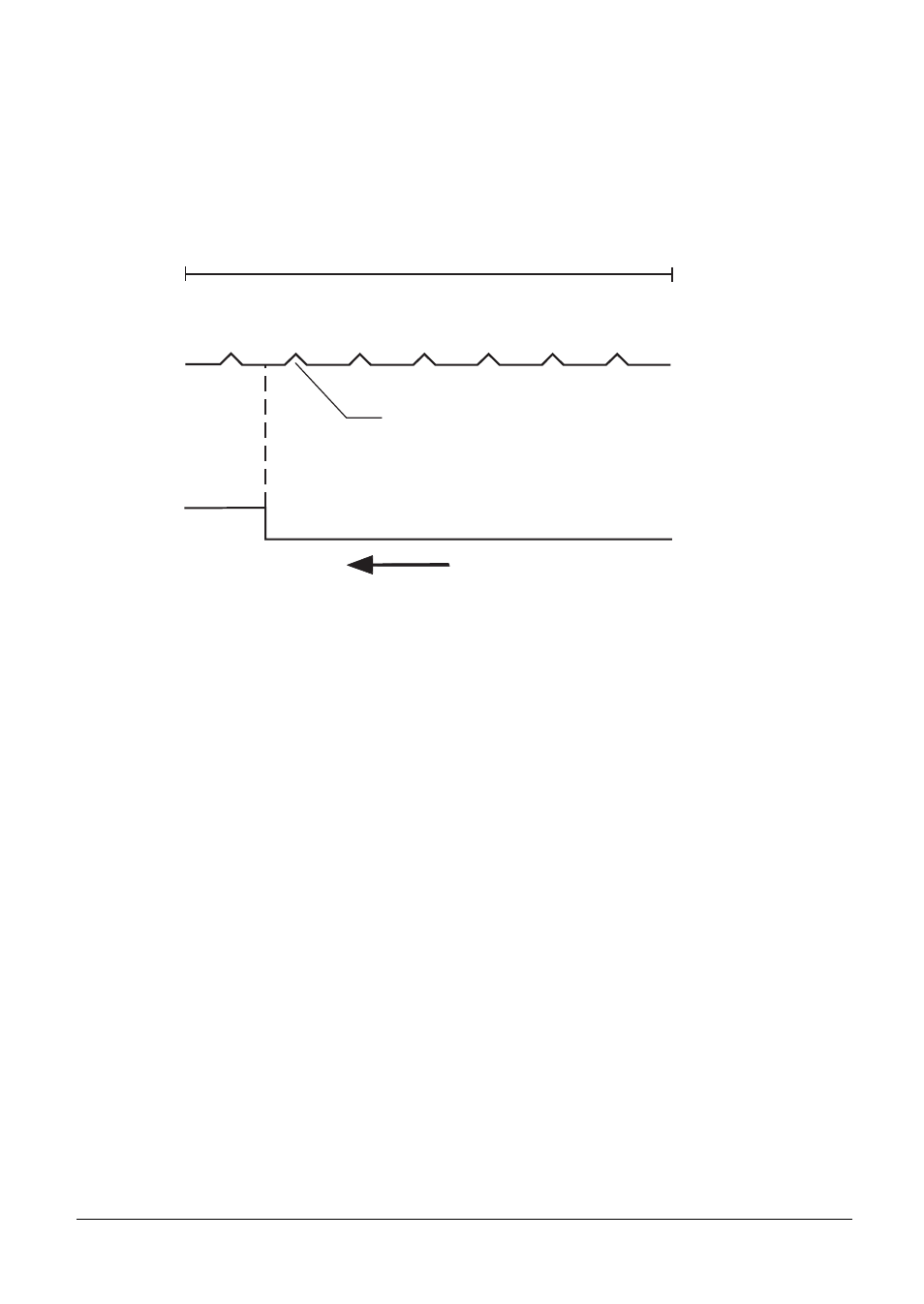

Referenzimpulse

geschlossen

offen

Schaltnocken
"Referenz-Endlage"

Verfahrrichtung MP1320.x

Meßlänge

Gewünschter Referenzimpuls
