6.2 Simulations-Grafik
Bearbeitungsprogramme können grafisch simuliert und überprüft werden.
Es sind unter anderem drei verschiedene Darstellungsarten wählbar.
Über Maschinen-Parameter kann die Grafik-Darstellung am Bildschirm beeinflußt werden.
Folgende Änderungen sind möglich:

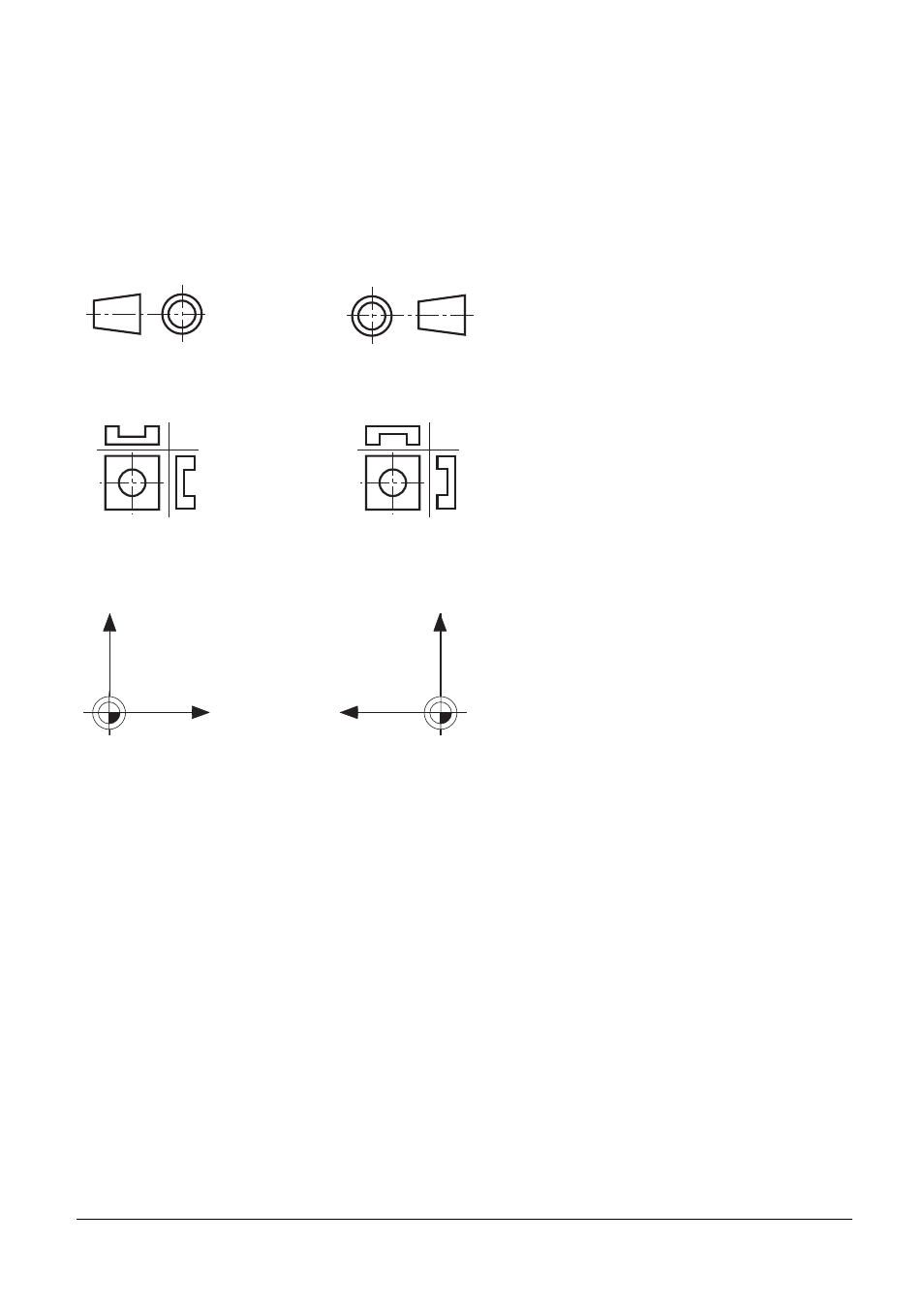

Die Darstellungsart in drei Ebenen kann entweder nach der deutschen oder nach der
amerikanischen Norm erfolgen.
deutsche Norm
amerikanische Norm
Beispiel:
Drehung des Koodinatensystems in der Bearbeitungsebene um +90°
Dies ist dann sinnvoll, wenn z. B. die Y-Achse als Werkzeugachse festgelegt ist (Bohrwerke).
X
Z
Keine Drehung
Drehung um +90
°
Z
X
MP 7310
Grafik-Darstellung
Eingabe: 0 bis 3
Bit 0
Umschalten der Darstellung
in drei Ebenen
+ 0 = deutsche Norm
+ 1 = amerikanische Norm
Bit 1
Drehen des Koordinatensystems
in der Bearbeitungsebene um + 90° + 0 = keine Drehung
+ 2 = Koordinatensystem um +90° gedreht
