4-200
TNC 360 15 Werkzeugwechsler 3/95
S
→
N: Normal-Werkzeug folgt auf Sonder-Werkzeug
Mit dieser Wechselfolge müssen nacheinander zwei Platz-Nummern (bzw. Werkzeug-Nummern)
übergeben werden. M2093 zeigt an, daß noch ein weiterer TOOL CALL-Strobe (M2046) folgt.
Mit M2600 kann die PLC bestimmen, in welcher Reihenfolge die Platz-Nummern übergeben werden
sollen. Die Entscheidung dazu hängt davon ab, ob man mit Einarm- oder Doppelarm-Greifern
arbeitet.
S
→

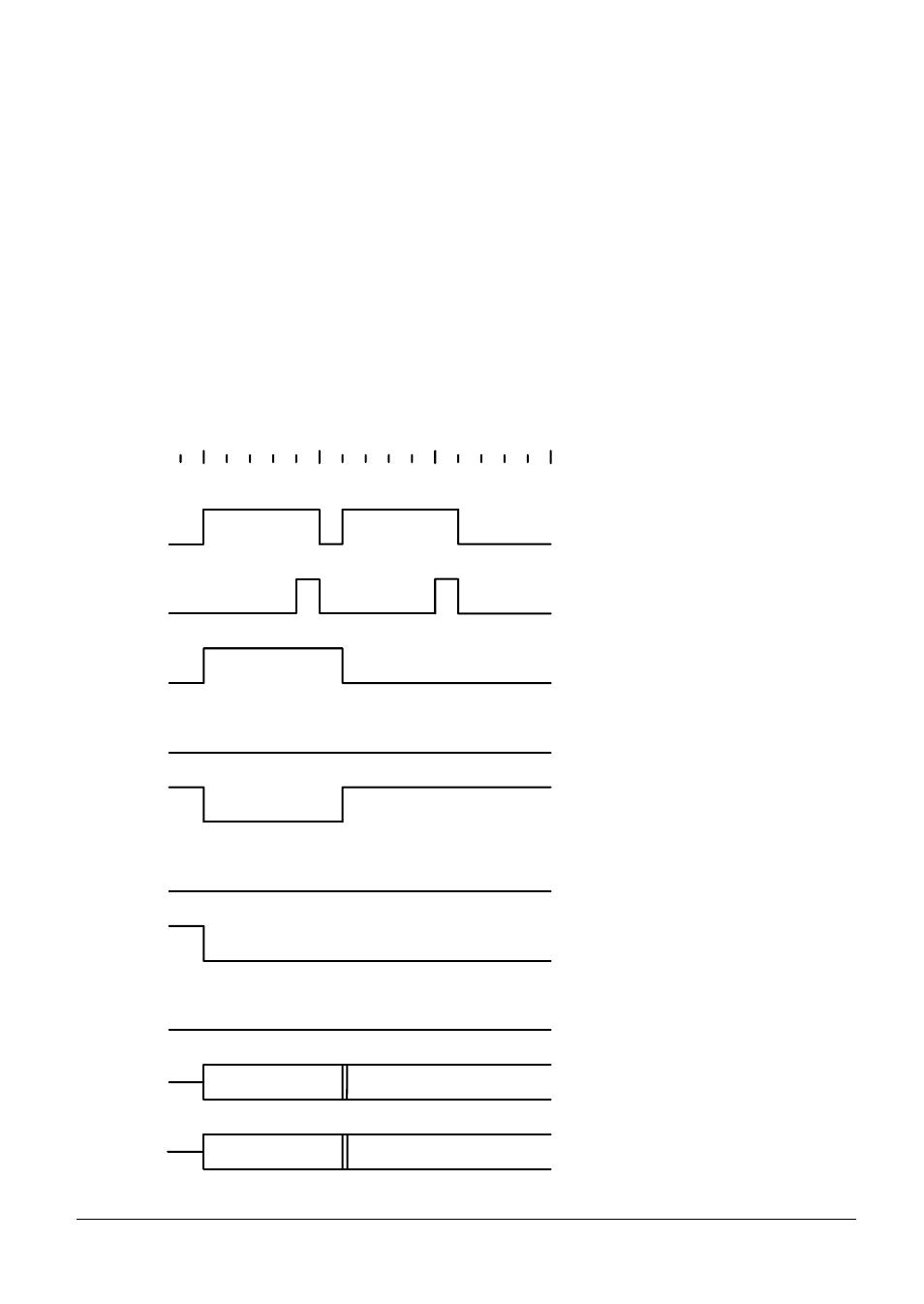

N, Einarm-Greifer (M2600 = 0):
Es werden zuerst Platz-Nummer des alten Werkzeugs und Werkzeug-Nummer 0 übergeben. Die
Werkzeug-Nummer 0 ist für die PLC der Hinweis, die Spindel zu räumen. Nach Quittieren mit
M2483 werden Platz-Nummer und Werkzeug-Nummer (Wzg-Nr.) des neuen Werkzeuges
übergeben.
1
0
M2046
1
0
M2483
1
0
M2093
1
0
M2600
1
0
M2401
1
0
M2402
1
0
M2403
1
0
M2601
Platz-Nr. [S] Platz-Nr. [N] W262
Wzg-Nr. Ø Wzg-Nr. [N]
W264
