3-12
TNC 360 3 Anschluß-Übersicht 3/95

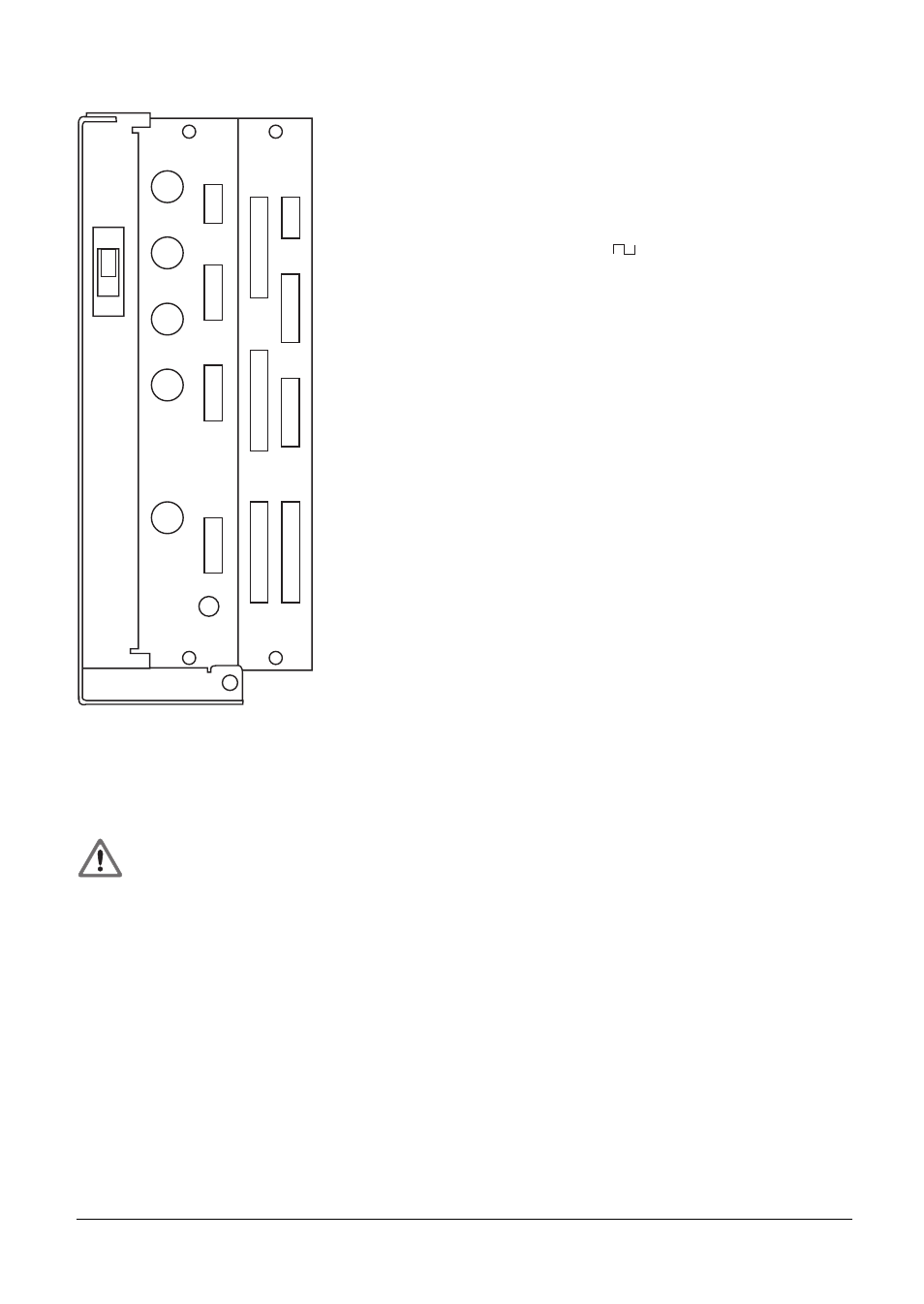

3 Anschluß-Übersicht
X1
X2
X3
X4
X6
X11
X12
X8
B
X24
24V
X31
X9
X21
X22
X23 X27
X26
X25
Regelkreis-Platine
X1 = Meßsystem 1 (~)
X2 = Meßsystem 2 (~)
X3 = Meßsystem 3 (~)
X4 = Meßsystem 4 (~)
X6 = Meßsystem S (
)
X12 = Tastsystem
X8 = Sollwertausgang 1,2,3,4,S
X9 = Bildschirm-Einheit
X11 = Handrad HR 130/330/332/
HRA110
PLC- und Grafik-Platine
X21 = PLC-Ausgang
X22 = PLC-Eingang
X23 = TNC-Bedienfeld (TE)
X24 = Stromversorgung 24 V für PLC
X25 = Daten-Schnittstelle V.24/RS-232C
X26 = PLC-Leistungsplatine (PL 410)
X27 = Maschinen-Bedienfeld
X31 = Stromversorgung 24 V für NC
B = Betriebserde
Gefahr für interne Bauteile!
Steckverbindungen nur bei ausgeschaltetem Gerät herstellen oder lösen!
