2 Die Datenschnittstelle der TNC
3/95
Die Signale DTR und DSR der TNC melden den jeweiligen Betriebszustand der TNC bzw. des
Peripheriegeräts (nicht über Maschinen-Parameter einstellbar).
DTR:
Wird vom Peripheriegerät abgefragt und ist logisch "1", falls die TNC betriebsbereit ist.
DSR: Wird von der TNC abgefragt.
LOW-Pegel => ext. Datenein/-ausgabe nicht bereit
HIGH-Pegel => ext. Datenein/-ausgabe bereit
Software-Handshake
Mit Bit 3 wird definiert, ob die TNC die Übertragung von einem externen Gerät mit dem
Steuerzeichen <DC3> stoppt. Mit dem Zeichen <DC1> wird die Übertragung wieder fortgesetzt.
Wird die Übertragung mit <DC3> gestoppt, können noch maximal 12 Zeichen abgespeichert
werden, die restlichen ankommenden Zeichen gehen verloren. Bei Verbindung der Schnittstellen mit
einem Fremdgerät ist normalerweise der Software-Handshake zu empfehlen.

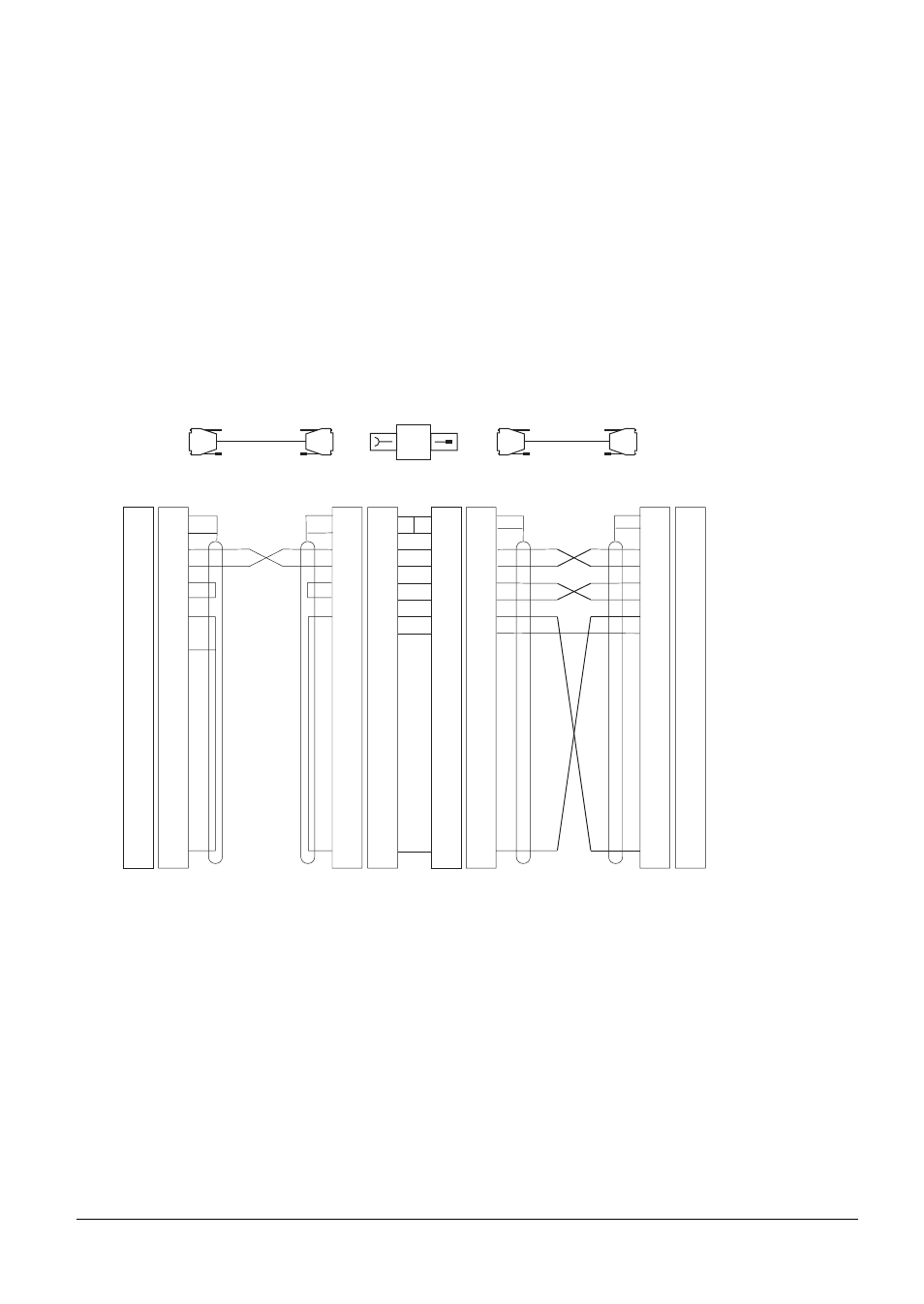

Hierbei ist folgende Steckerbelegung zum Fremdgerät möglich:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
•
•
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
ge
gn
rs
gr
br
rt
bl
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
•
•
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
•
ws/br
WH/BN
GND Chassis
RXD
TXD
CTS
RTS
DTR
GND Signal ground
DSR
GND
TXD
RXD
RTS
CTS
DSR
GND
DTR
V.24-Adapter-Block
RS-232-C Adapter block
•
•
•
•
•
•
•
Peripheriegerät
Peripheral unit
LE
ws/br
WH/BN
GN
Yl
GY
PK
BL
RD
BN
Zu empfehlen ist jedoch das HEIDENHAIN-Standard-Kabel mit der Id.-Nr. 242 869 ..
Falls die TNC Daten sendet, reagiert sie sowohl auf den Hardware- als auch auf den Software-
Handshake, unabhängig von der Einstellung des MP5020.
Falls die TNC Daten empfängt, gilt folgendes:
Ist im MP 5020 kein Übertragungsstopp eingestellt, stoppt die TNC das Peripheriegerät mit dem
Software-Handshake.
Sind sowohl der Übertragungsstopp durch RTS als auch der Übertragungsstopp durch DC3 aktiv,
stoppt die TNC die Übertragung mit dem Hardware-Handshake.
