11.97
TNC 407/TNC 415/TNC 425 1 Maschinen-Achsen 4-23
1.6 Achsfehler-Kompensation
Mechanische Fehler der Maschine können mit der HEIDENHAIN-Bahnsteuerung kompensiert
werden. Die folgenden Achsfehler-Kompensationen sind möglich:
– Lose-Kompensation,
– Kompensation von Umkehrspitzen bei Kreisbewegung,
– lineare Achsfehler-Kompensation,
– nichtlineare Achsfehler-Kompensation
– Kompensation der Wärmeausdehnung
Es kann entweder die lineare oder die nichtlineare Achsfehler-Kompensation aktiviert werden. Die
anderen Kompensationen können parallel dazu immer aktiviert werden.
1.6.1 Lose-Kompensation

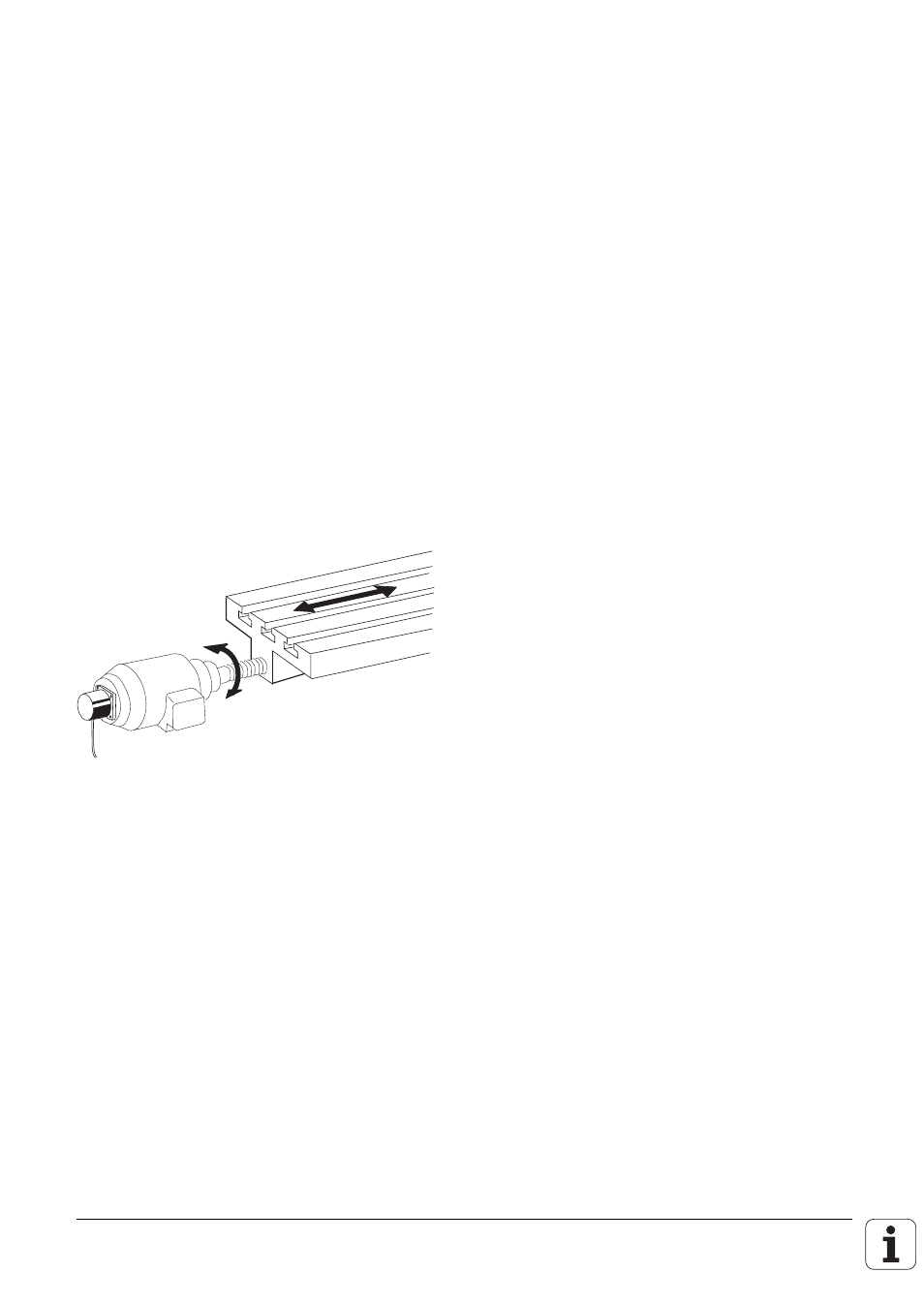

Bei Längenmessung mittels Spindel und Drehgeber kann bei jeder Richtungsänderung ein
geringfügiges Spiel zwischen der Bewegung des Drehgebers und des Tisches auftreten.
Je nach Art der Konstruktion eilt die Bewegung des Drehgebers der Bewegung des Tisches voraus
bzw. nach. Im Fach-Jargon wird dies als positive bzw. negative Lose bezeichnet.
Eine Lose die sich außerhalb der Regelstrecke befindet kann von der TNC automatisch kompensiert
werden.
Positive Lose: Drehgeber eilt Tisch voraus (Verfahrbewegung des Tisches zu kurz).
z.B. Spiel in der Spindel
Negative Lose: Drehgeber eilt Tisch nach (Verfahrbewegung des Tisches zu lang).
Bei jeder Richtungsänderung wird von der TNC der Wert aus Maschinen-Parameter MP710.x zu den
Meßsystemsignalen addiert oder subtrahiert.
MP710 Lose-Kompensation
Eingabe: – 1,0000 bis + 1,0000 [mm] bzw. [°]
MP710.0 Achse X
MP710.1 Achse Y
MP710.2 Achse Z
MP710.3 Achse 4
MP710.4 Achse 5
