Seite 74
11.97
Id.-Nr. 281 429..
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
•
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
•
ws
br
ge
gn
•
1
2
3
4
5
6
ws
br
ge
gn
1
2
3
4
5
6
2
1
bl
bl
NOT-AUS
max. 24V
bl
bl
gn
ge
br
ws
HR 330
max. 49 m
Elektronisches
Handrad
X23
Id.-Nr. 249 889..
max. 48 m
Adapter
HR 330
HR
HR 330.001 max. 6 m
HR 330 max. 2,2 m
max. 50 m
0V
+12V
±
0,6V(U
V
)
DTR
RXD
Id.-Nr. 251 534..
•
•
•

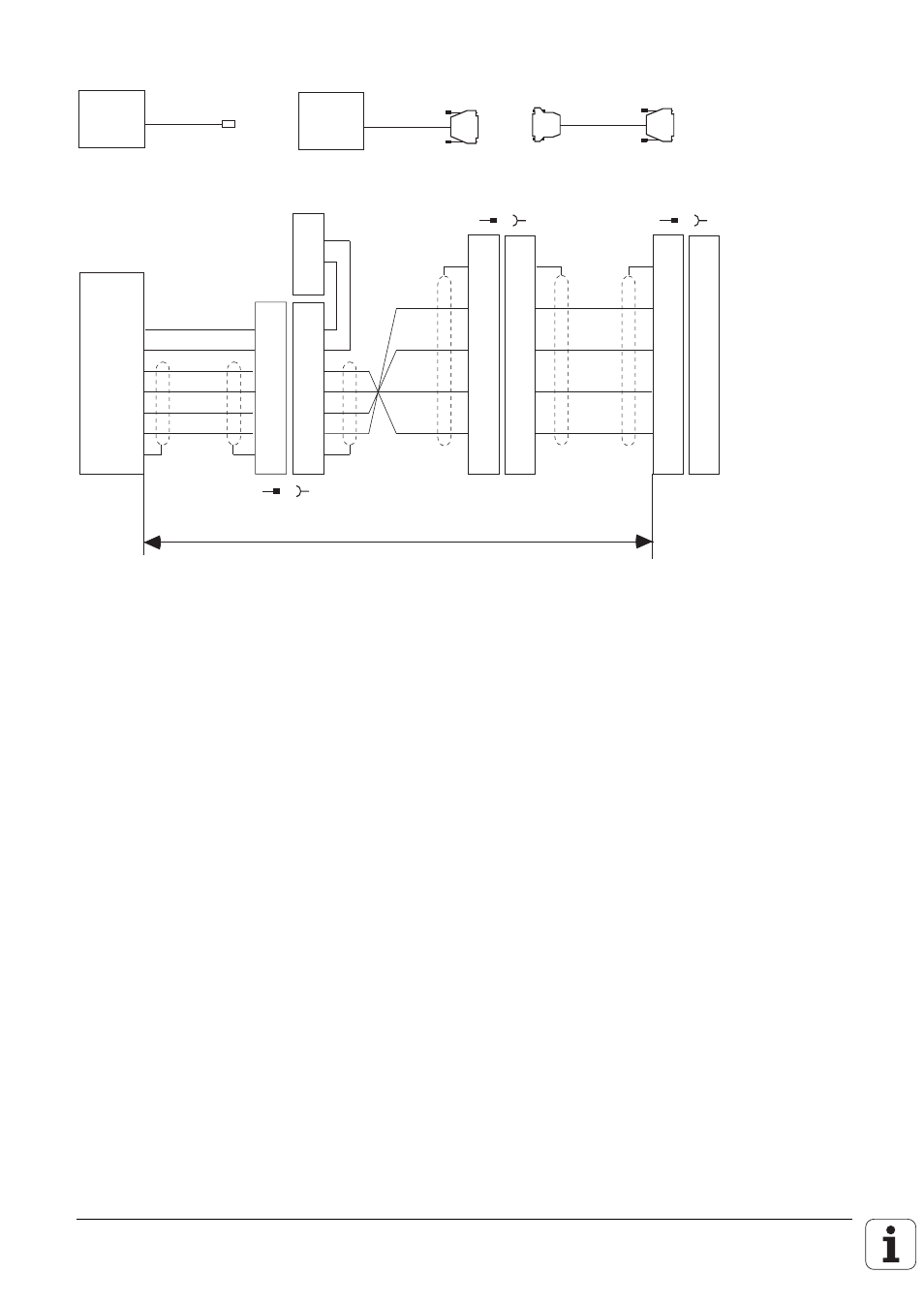

Am Adapter befindet sich ein Kabel mit 9poligem Stecker zur Verbindung mit der Logik-Einheit und
zwei Anschlußklemmen für die 24 V des NOT-AUS-Kreises der Steuerung (max. Belastung 1,2 A).
Siehe hierzu auch Kapitel "Anschlußmaße".
10.3 Einbau-Handrad HR 130
Das HR 130 ist die Einbau-Version des HR 330 ohne Tasten für Achsen, Eilgang usw.
Es wird direkt oder über Verlängerungskabel (Id.-Nr. 249 814 ..) an die Logik-Einheit angeschlossen.
Das HR 130 (Id.-Nr. 254 040 ..) ist in verschiedenen Varianten erhältlich (Standard-Kabellänge 1m):
.kleiner Drehknopf; Kabelausgang axial: Variante 01
.kleiner Drehknopf; Kabelausgang radial: Variante 02
.großer Drehknopf; Kabelausgang axial: Variante 03
.großer Drehknopf; Kabelausgang radial: Variante 04
.ergonomischer Drehkopf; Kabelausgang radial: Variante 05
Anschlußmaßzeichnungen der Knöpfe finden Sie am Ende des Registers.
