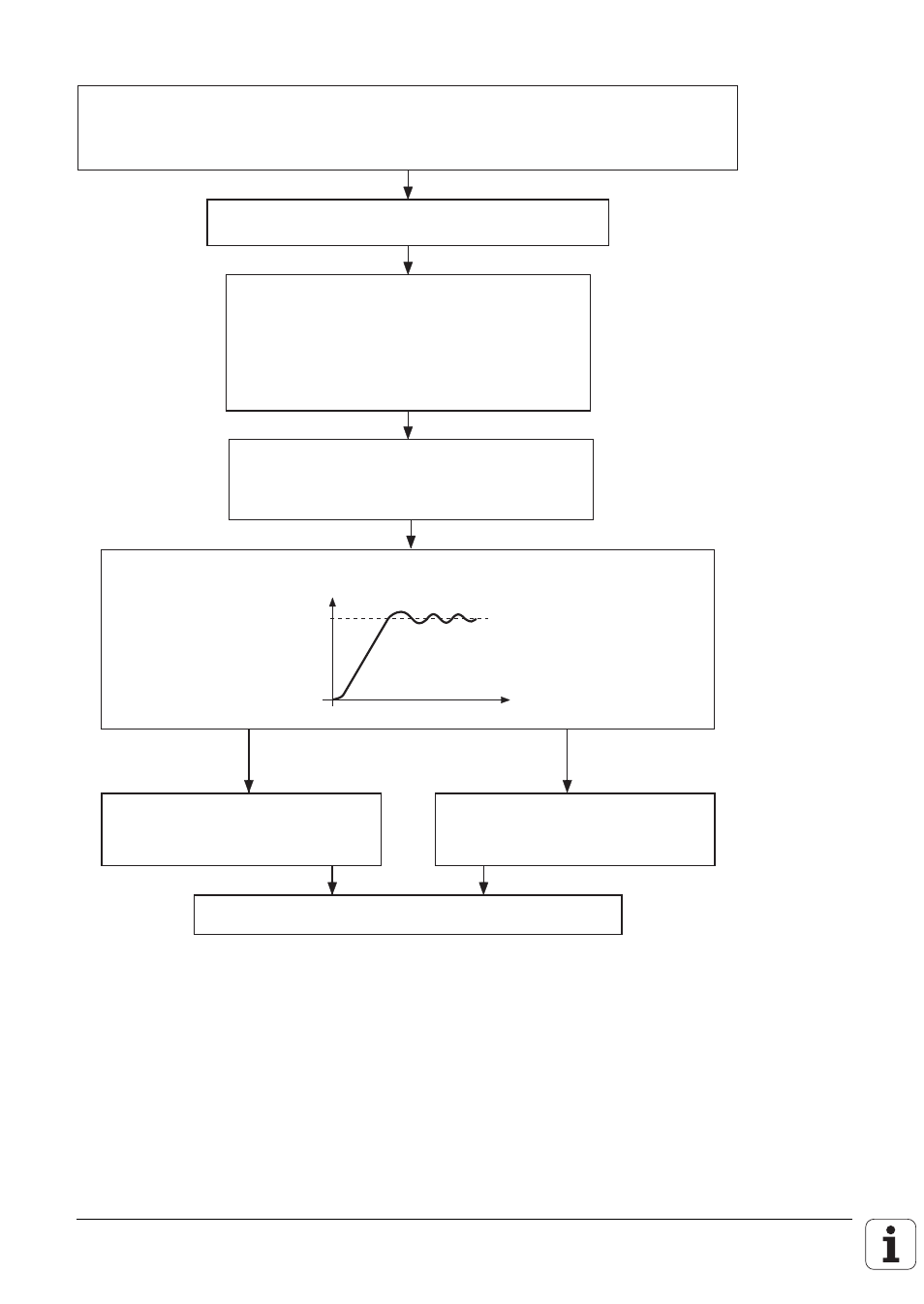

Kennlinien-Knickpunkt
Multiplikationsfaktor für den kv (MP1820 = 1) und Kennlinien-Knickpunkt überprüfen
max. Bearbeitungsvorschub x 100%
(MP1830= ------------------------------------------------------------------------------
Eilgang
Speicher-Oszillograph an Tachometer
des Servo-Verstärkers der X-Achse anklemmen.
In Betriebsart
"PROGRAMM-EINSPEICHERN"
folgendes Programm eingeben:
LBL 1
X 100
1) R0 F MAX
X 0 R0 F MAX
CALL LBL 1 REP 100/100
In Betriebsart
"PROGRAMMLAUF-SATZFOLGE"
externe START-Taste betätigen,
Maschine läuft.
Zeigt das Tachosignal Überschwingen?
U [V]
t [s]
MP1820 Multiplikations-Faktor
schrittweise verkleinern, bis kein
Überschwingen mehr feststellbar.
Kennlinien-Knickpunkt ist nicht
erforderlich.
Abgleichvorgang für Achse Y, Z, IV und V wiederholen.
JA NEIN
1) Verfahrwege so groß programmieren, wie in der betreffenden Achse möglich.
