TNC 407/TNC 415/TNC 425
14 Bildschirm-Einheit
3-69
14 Bildschirm-Einheit
Die Stromversorgung der Bildschirm-Einheit BC 110 B ist im Kapitel "Stromversorgung" beschrieben.
Die Video-Signale werden über ein Verbindungskabel von der Logik-Einheit zur Bildschirm-Einheit
übertragen. Die Softkeys der Bildschirm-Einheit sind über ein Flachbandkabel mit dem TNC-
Bedienfeld verbunden. Dieses Flachbandkabel ist im Lieferumfang der Bildschirm-Einheit enthalten.

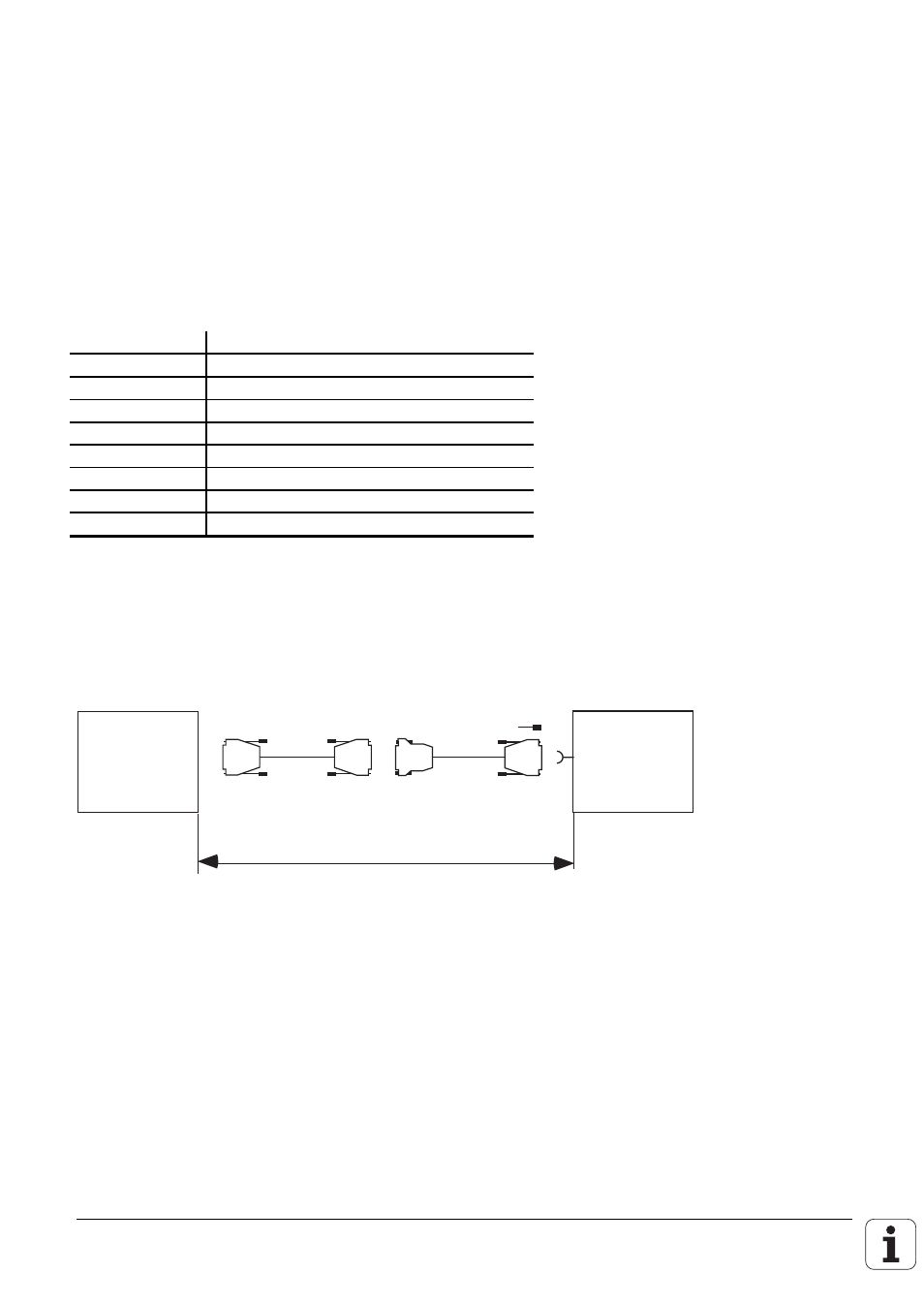

14.1 Steckerbelegung
X43 Bildschirm-Einheit (BC 110)
Sub-D-Anschluß (Buchse) 15polig
Anschluß-Nr.
Belegung
1, 8, 11
GND
2 bis 6, 12, 13
nicht belegen
7
R
9
V SYNC
10
H SYNC
14
G
15
B
Gehäuse
Außenschirm
14.2 Verbindungskabel
Bitte verwenden Sie nur HEIDENHAIN-Verbindungskabel.
Verlängerungskabel
Id.-Nr. 254 640
Standardkabel
Id.-Nr. 250 477..
BC 110
max. 40 m
LE
Das Flachband-Verbindungskabel zwischen Bildschirm-Einheit und TNC-Bedienfeld ist im Lieferum-
fang der Bildschirm-Einheit enthalten.
