11.97
TNC 407/TNC 415/TNC 425 1 Maschinen-Achsen 4-45

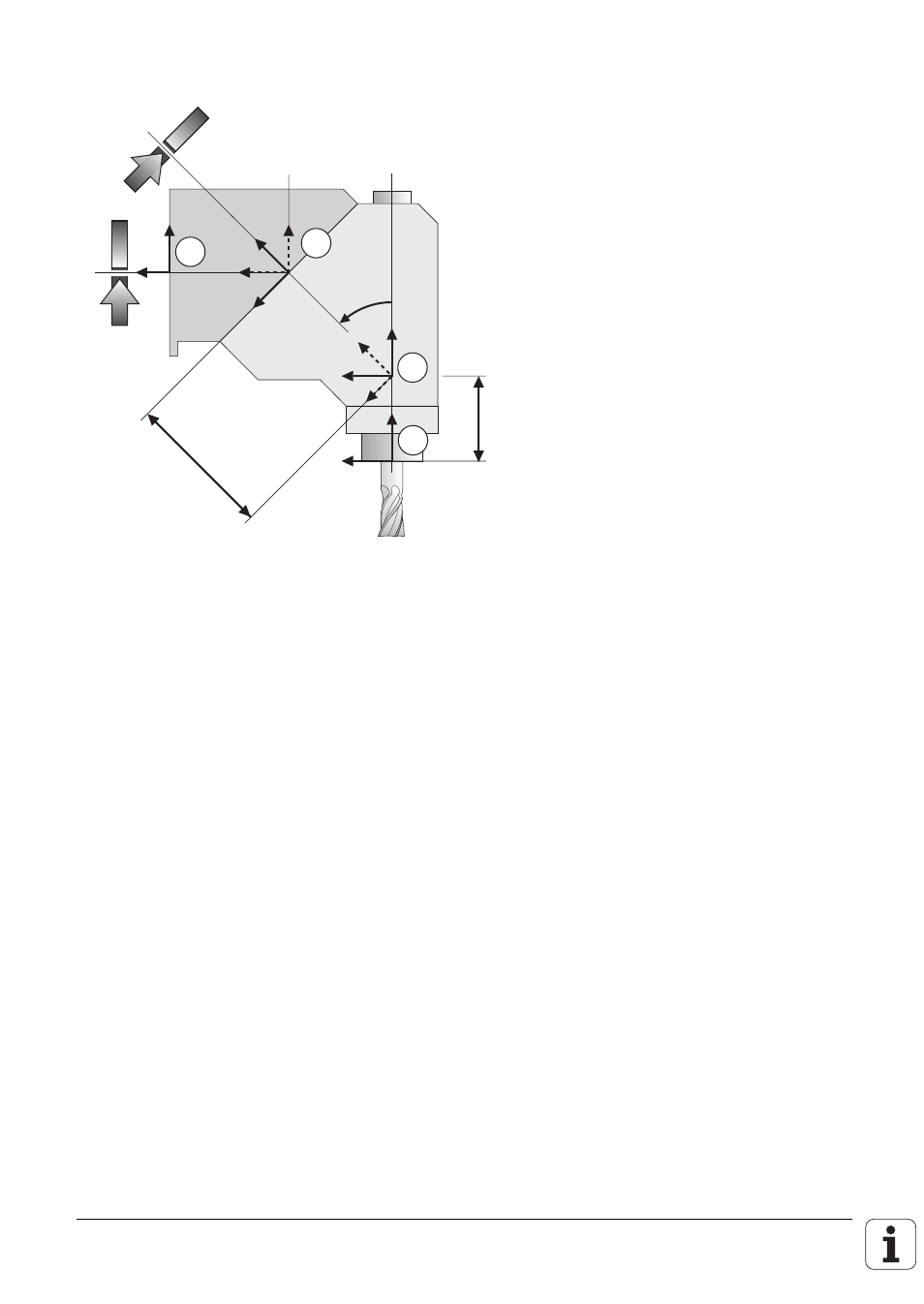

Beispiel 2: Doppelschwenkkopf 45°
Y
Z
Y
Z
Y
Z
Y
Z
Y
Z
Y
Z
Z
1
Z
2
A
1
2
1
3
4
B
C
Z
1
= 150,5 mm
Z
2
= 251,5 mm
A
1
= 45°
MP 7500: +1 ;Funktion aktivieren
MP 7510: %000100 ;Verschieben in Achse Z
MP 7511: %00 ;Schwenkkopf
MP 7512: +150,5 ;Maß Z1
MP 7520: %001000 ;Koordinatensystem drehen um Achse A
MP 7521: %00 ;Schwenkkopf
MP 7522: -45 ;Maß A1
MP 7530: %000100 ;Verschieben in Achse Z
MP 7531: %00 ;Schwenkkopf
MP 7532: +251,5 ;Maß Z2
MP 7540: %100000 ;Freie Schwenkachse C
MP 7541: %00 ;Schwenkkopf
MP 7542: +0 ;variables Maß
MP 7550: %001000 ;Koordinatensystem drehen um Achse A
MP 7551: %00 ;Schwenkkopf
MP 7552: +45 ;Maß A1
MP 7560: %010000 ;Freie Schwenkachse B
MP 7561: %00 ;Schwenkkopf
MP 7562: +0 ;variables Maß
MP 7570: %000000 ;Ende der Transformationskette
