4-132
TNC 407/TNC 415/TNC 425 6 Anzeige und Bedienung 11.97
6.3 Grafik-Fenster
Im Grafik-Fenster wird die Simulations- (TNC 407 und TNC 415) oder Parallel-Grafik (nur TNC 415)
dargestellt. Es sind unter anderem drei verschiedene Darstellungsarten wählbar.
Mit Hilfe eines Softkeys kann der Bediener anstatt der Grafik eine zusätzliche Status-Anzeige
anwählen (siehe hierzu Bedienungs-Handbuch).
Über Maschinen-Parameter kann die Grafik-Darstellung am Bildschirm beeinflußt werden.
6.3.1 Darstellung in drei Ebenen

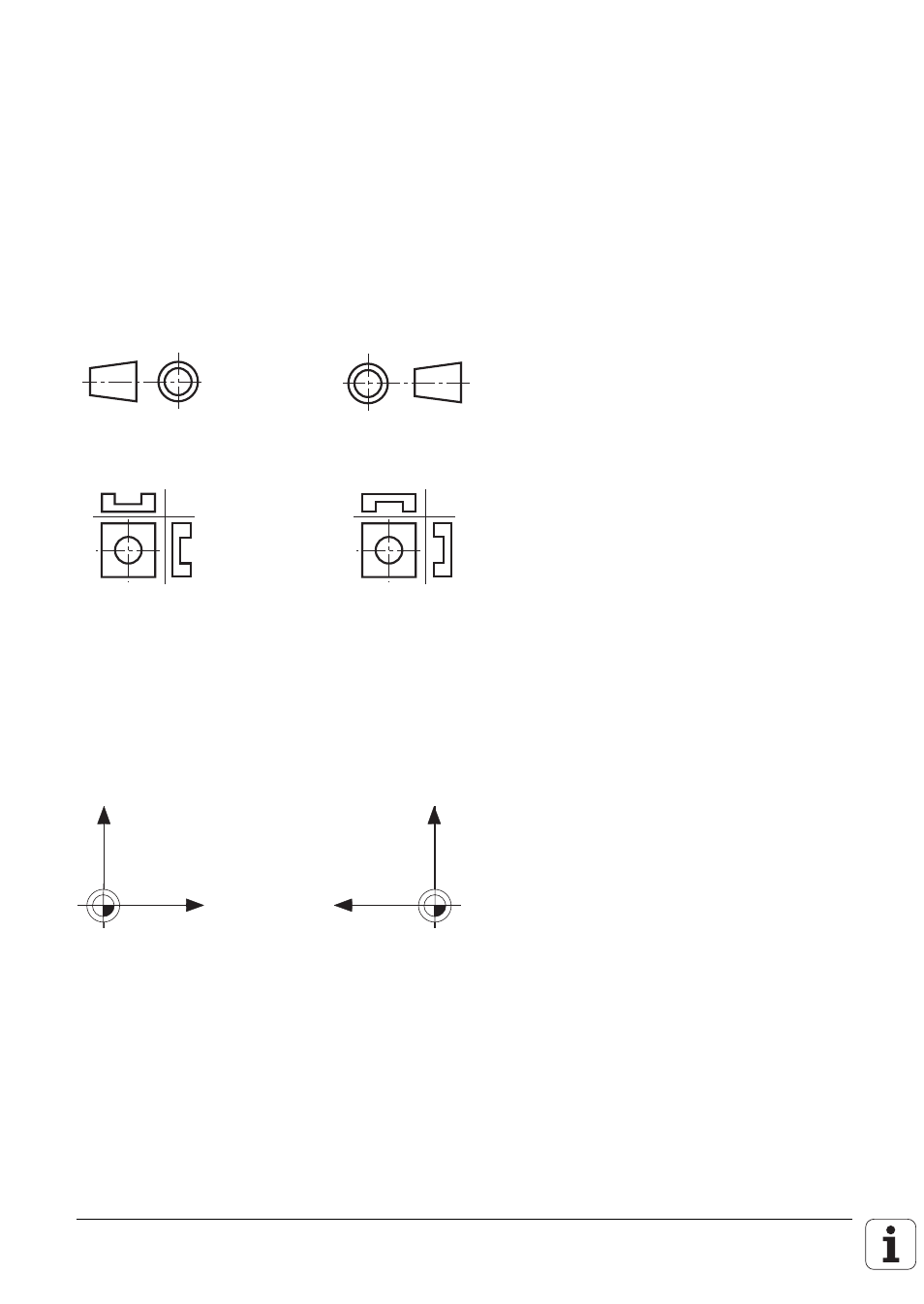

Die Darstellungsart in drei Ebenen kann entweder nach der deutschen oder nach der
amerikanischen Norm erfolgen.
deutsche Norm amerikanische Norm
Beispiel:
In der Darstellungsart in drei Ebenen kann die Position des Cursors angezeigt werden. Diese
Funktion muß mit Maschinen-Parameter MP7310, Bit 3 aktiviert werden.
6.3.2 Drehung des Koordinatensystems
Drehung des Koodinatensystems in der Bearbeitungsebene um +90°.
Dies ist dann sinnvoll, wenn z. B. die Y-Achse als Werkzeugachse festgelegt ist (Bohrwerke).
X
Z
Keine Drehung Drehung um +90
°
Z
X
6.3.3 BLK-Form und Nullpunkt-Verschiebung
In einem NC-Programm können hintereinander mehrere BLK-Form programmiert werden. Über
Maschinen-Parameter kann eingestellt werden, ob nach einem Zyklus 7 "Nullpunkt-Verschiebung"
die Definition der nachfolgenden BLK-Form mit verschoben wird.
