4-124
TNC 407/TNC 415/TNC 425 5 NOT-AUS-Routine 11.97
5.2.2 TNC 407
X41/34
X42/4
1 2 3 4 5 6 7 8 9

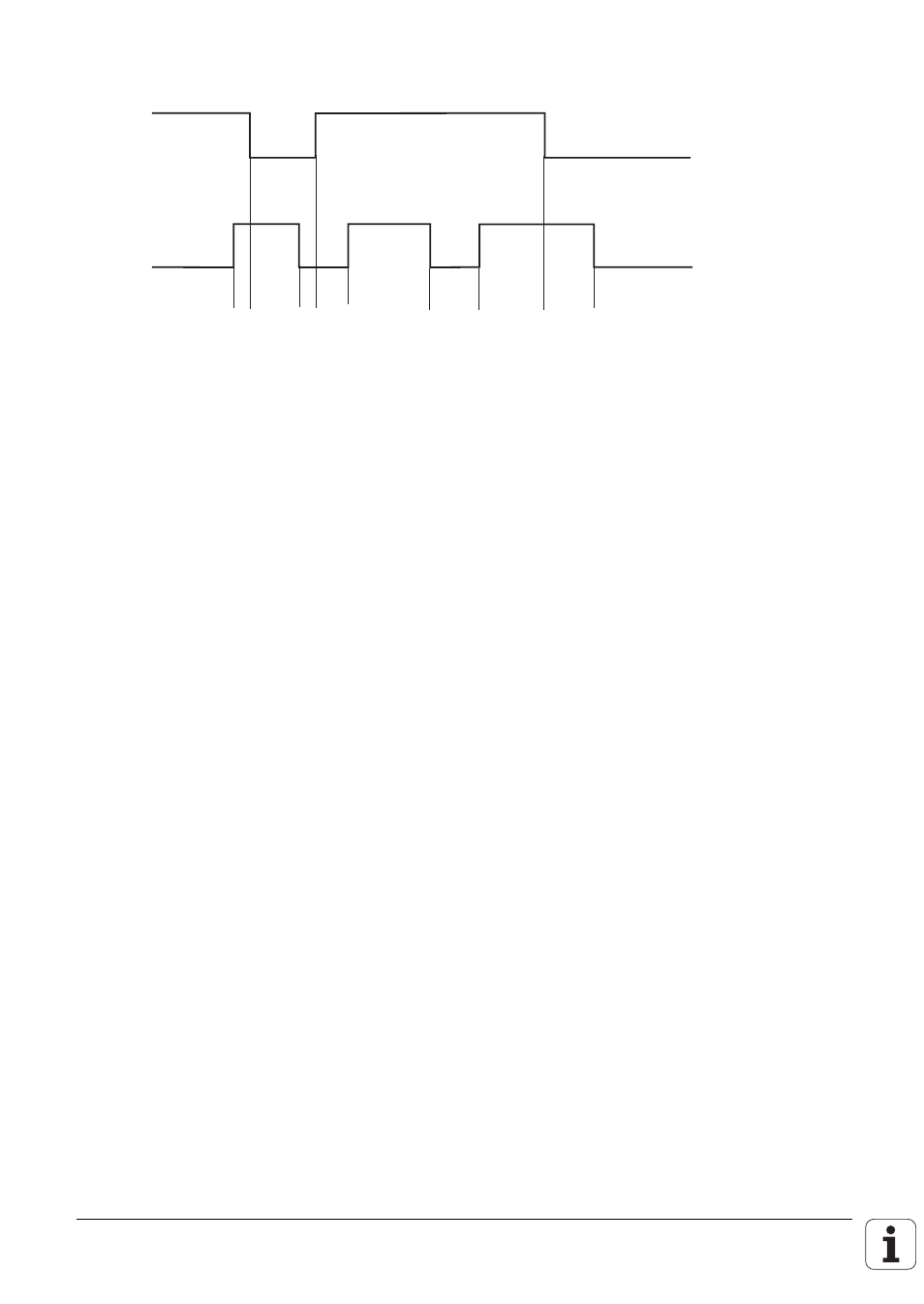

Bildschirmanzeige
1. Warten auf Steuerspannung. Steuerspannung für
Relais fehlt
2. Erkennen der Steuerspannung an X42/4 und Rück-
setzen des Ausgangs "Steuerung ist betriebsbereit"
an X41/34 (t < 70 ms).
3. Maximale Zeit bis Signal "Steuerung ist betriebsbereit"
an X42/4 auf 0 gehen muß (t < 146 ms).
Bei Überschreitung NOT-AUS defekt
4. Erkennen der Rückmeldung und Setzen
von Ausgang X41/34 (t < 24 ms)
5. Warten auf Steuerspannung. Steuerspannung für
Relais fehlt
6. Normaler Steuerungsbetrieb. Ausgang und
Rückmeldung "Steuerung ist betriebsbereit"
sind high.
7. Steuerspannung wird extern abgeschaltet. Externer NOT-AUS
8. Nach erneutem Einschalten der Steuerspannung
kann Fehlermeldung gelöscht werden, dann
wieder normaler Steuerungsbetrieb.
9. Die Steuerung schaltet nach Erkennen eines Fehlers blinkende Fehler-
den Ausgang "Steuerung ist betriebsbereit" meldung
(X41/34) ab.
