5.3 Meßsystem-Eingänge für sinusförmige Signale (7 bis 16
µ
Ass)
An der LE 415 können fünf Meßsysteme und an der LE 407 vier Meßsysteme mit sinusförmigen
Signalen (7 bis 16
µ
A
ss
) angeschlossen werden.
max. Eingangsfrequenz: 50 kHz

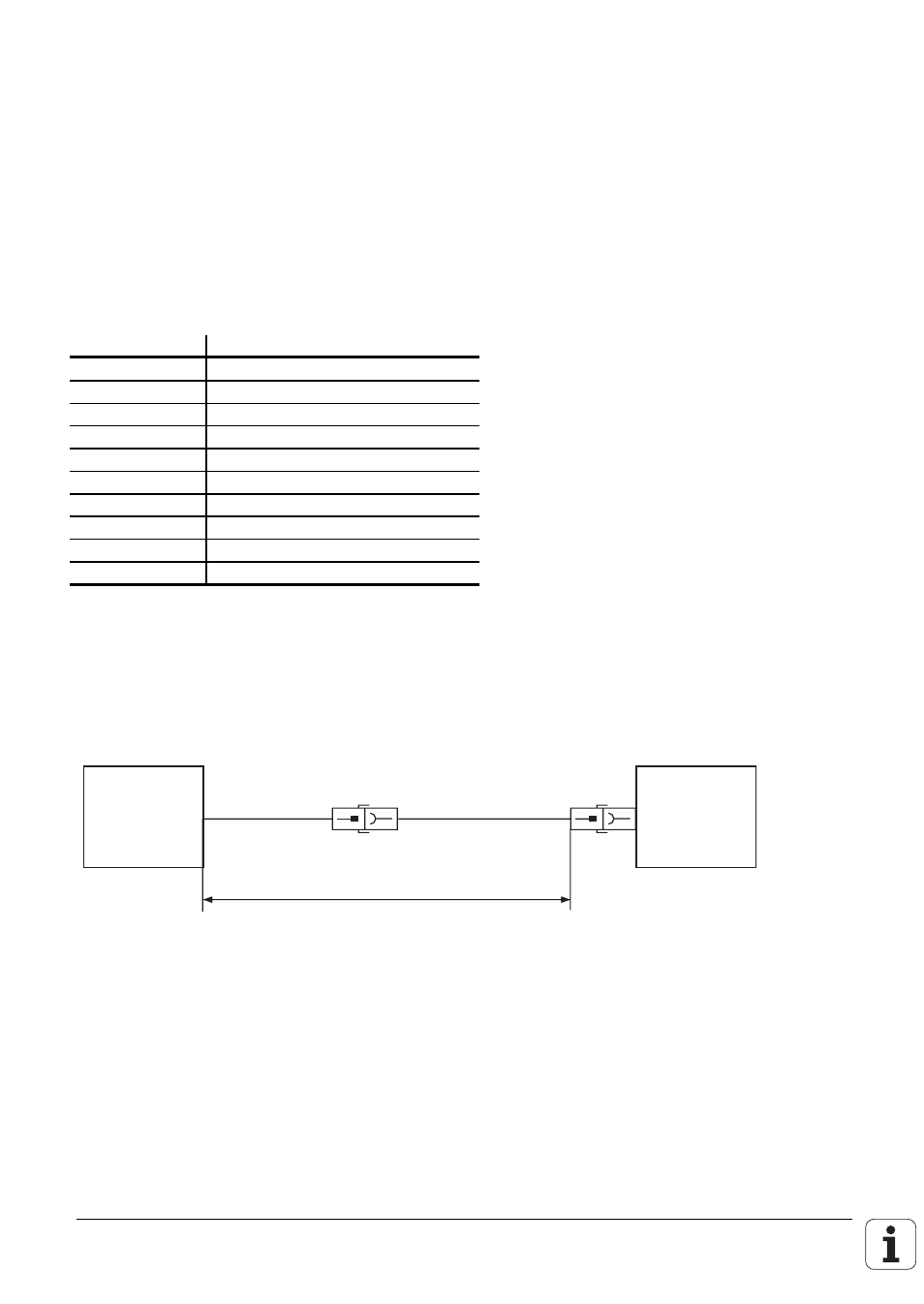

5.3.1 Steckerbelegung
X1, X2, X3, X4, X5
LE 407: X1, X2, X3, X4 Meßsystem 1, 2, 3, 4
LE 415: X1, X2, X3, X4, X5 Meßsystem 1, 2, 3, 4, 5
Flanschdose mit Buchseneinsatz (9pol.)
Anschluß-Nr.
Belegung
1
I
1
+
2
I
1
–
5
I
2
+
6
I
2
–
7
I
0
+
8
I
0
–
3
+ 5 V
4
0 V
9
Innenschirm
Gehäuse
Außenschirm
5.3.2 Verbindungskabel
Verwenden Sie bitte nur HEIDENHAIN-Meßsystemkabel, -Stecker und -Kupplungen.
Mit Hilfe des Standard-HEIDENHAIN-Verlängerungskabels kann eine maximale Distanz von 60 m
überbrückt werden.
Standard-Verlängerungskabel (Id.-Nr. 262 006..)
Metallschutzschlauch-Verlängerungskabel (Id.-Nr. 262 016..)
Meßsystem
LE
LE 415
A
A max. 30 m
LE 407/LE 415B max. 60 m
