11.97
TNC 407/TNC 415/TNC 425 2 Anbau-Hinweise 3-13

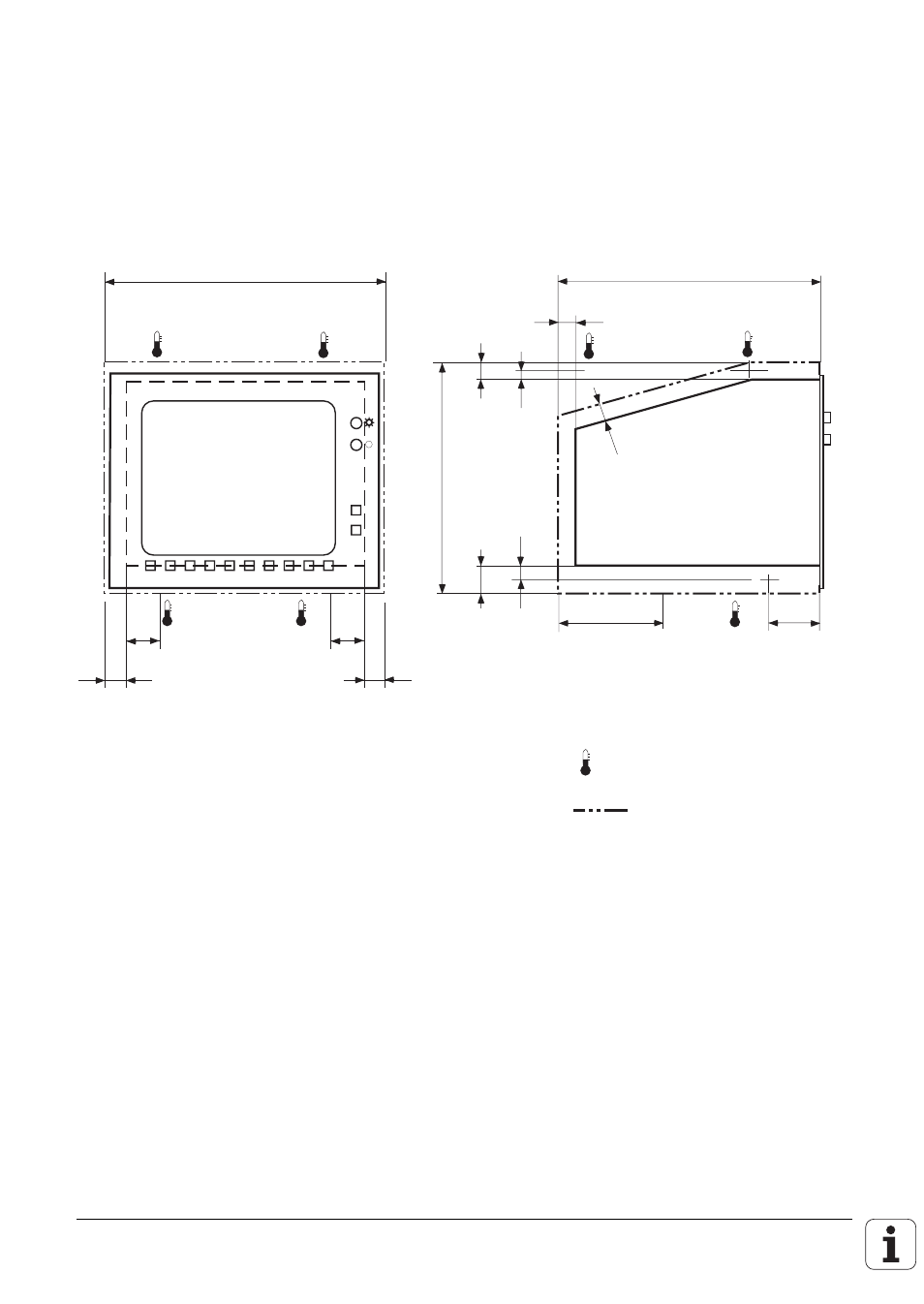

2.5.2 Bildschirm-Einheit
Beim Einbau der Bildschirm-Einheit ist zu berücksichtigen, daß diese gegen magnetische Einstreu-
ungen empfindlich ist. Lage und Geometrie des Bildes können durch magnetische Störfelder be-
einträchtigt werden. Wechselfelder führen zu einer periodischen Verlagerung des Bildes oder zu
einer Bildverzerrung.
Halten Sie deshalb einen Mindestabstand von 0,5 m zwischen Bildschirmgehäuse und der Stör-
quelle (z.B. Dauermagnete, Motoren, Transformatoren usw.) ein.
*
°
C
*
* *
*
*
°
C
*
°
C
°
C
°
C
°
C
°
C
400
25
15
25
330
25
20
110 75
415
60
25
60
25
°
C
* Meßpunkt für
Umgebungstemperatur
Freiraum für Luftzirkulation
40
2.6 Schutzklasse
Die Bildschirm-Einheit und die Tastatur-Einheit entsprechen im eingebauten Zustand der
Schutzklasse IP54 (Staub- und Spritzwasserschutz)
