3-16
TNC 407/TNC 415/TNC 425 4 Stromversorgung 11.97

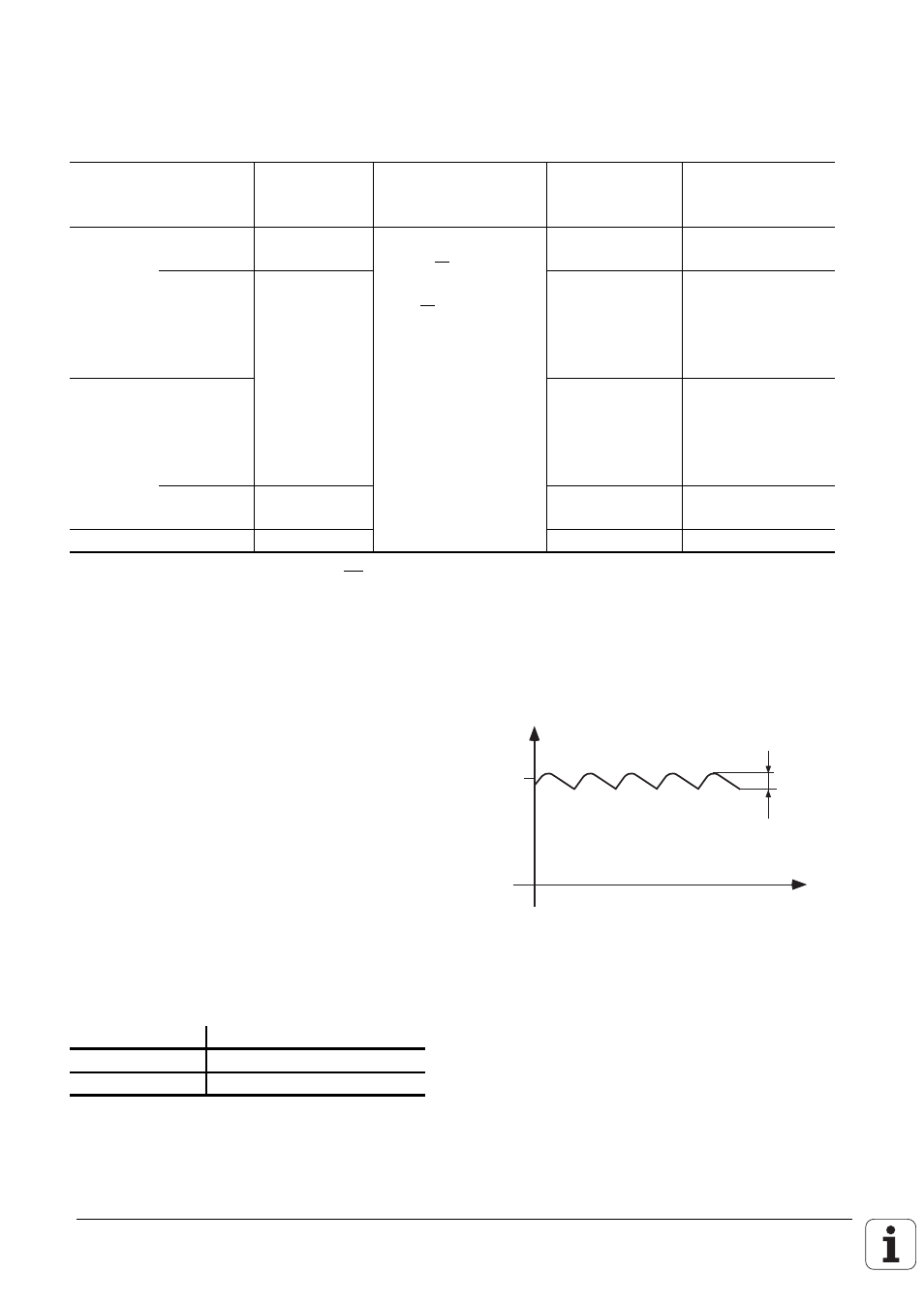

4 Stromversorgung
4.1 Logik-Einheit und PLC-Leistungsplatine
Versorgungs-
Spannung Spannungsbereich
Gleichspannungs-
mittelwert max. Strom-
aufnahme Leistungs-
aufnahme
LE NC-Teil 24 V – 2) Untergrenze
20,4 V
- - -
LE 415: 1,5 A
LE 407: 1,3 A LE 415: ca. 36 W
LE 407: ca. 24 W
PLC-Teil 24 V – 3) Obergrenze
31 V
- - -
1)
2 A
falls die Hälfte
der Ausgänge
gleichzeitig
geschaltet ist ca. 48 W
falls die Hälfte
der Ausgänge
gleichzeitig
geschaltet ist
PL 410 B Schalt-
Ein-/
Ausgänge 20 A
falls die Hälfte
der Ausgänge
gleichzeitig
geschaltet ist ca. 480 W
falls die Hälfte
der Ausgänge
gleichzeitig
geschaltet ist
Analog-
Eingänge 24 V – 2) ca. 100 mA ca. 2,4 W
PA 110 24 V – 3) ca. 100 mA ca. 2,4 W
1) Spannungserhöhungen bis 36 V - - - für t < 100 ms sind zulässig.
2) VDE 0160, 5.88 Funktionskleinspannung mit sicherer Trennung
3) VDE 0160, Basisisolierung
4.1.1 NC-Stromversorgung
Der NC-Teil der LE darf nicht mit der Steuer-
spannung der Maschine versorgt werden!
Er benötigt eine eigene, externe, getrennt er-
zeugte Versorgungsspannung nach VDE 0160,
5.88 Funktionskleinspannung mit sicherer
Trennung.
24 V Gleichspannung mit zulässigen
Wechselspannungsanteil (Brummspannung) von
1,5 V
ss
(empfohlener Siebkondensator
10 000
µ
F/40 V
−
).
24 V 1,5 Vss
U
t
X31 Stromversorgung für NC
Anschlußklemmen
Anschluß-Nr. Belegung
1 + 24 V –
2 0 V
