Eilgang
[m/min]
s
a
[mm]
2
4
6
8
10
2
4
6
8
10
kv
= 2
kv
= 1
kv
= 0,5
12
Der in Maschinen-Parameter MP1010 festgelegte maximale Vorschub kann über die PLC
herabgesetzt werden.
Wird in das Doppelwort D596 von der PLC ein Vorschub eingetragen, der niedriger ist als der in
Maschinen-Parameter MP1010, so ist der in D596 eingetragene Wert wirksam. Ist der eingetragene
Wert größer, so bleibt MP1010 wirksam.
Nach dem Einschalten der Steuerung oder bei einer Unterbrechung des PLC-Laufs wird das
Doppelwort D596 mit dem Wert 300 000 vorbelegt.
Der Eilgang (maximale Verfahrgeschwindigkeit) muß mit der gewünschten Analogspannung
(z.B. 9 V) am Servo-Verstärker abgeglichen werden (siehe Kapitel "Inbetriebnahme").
Zu jedem achsspezifischen Eilgang gibt es eine Analogspannung, die im Maschinen-Parameter
MP1050 festgelegt wird.

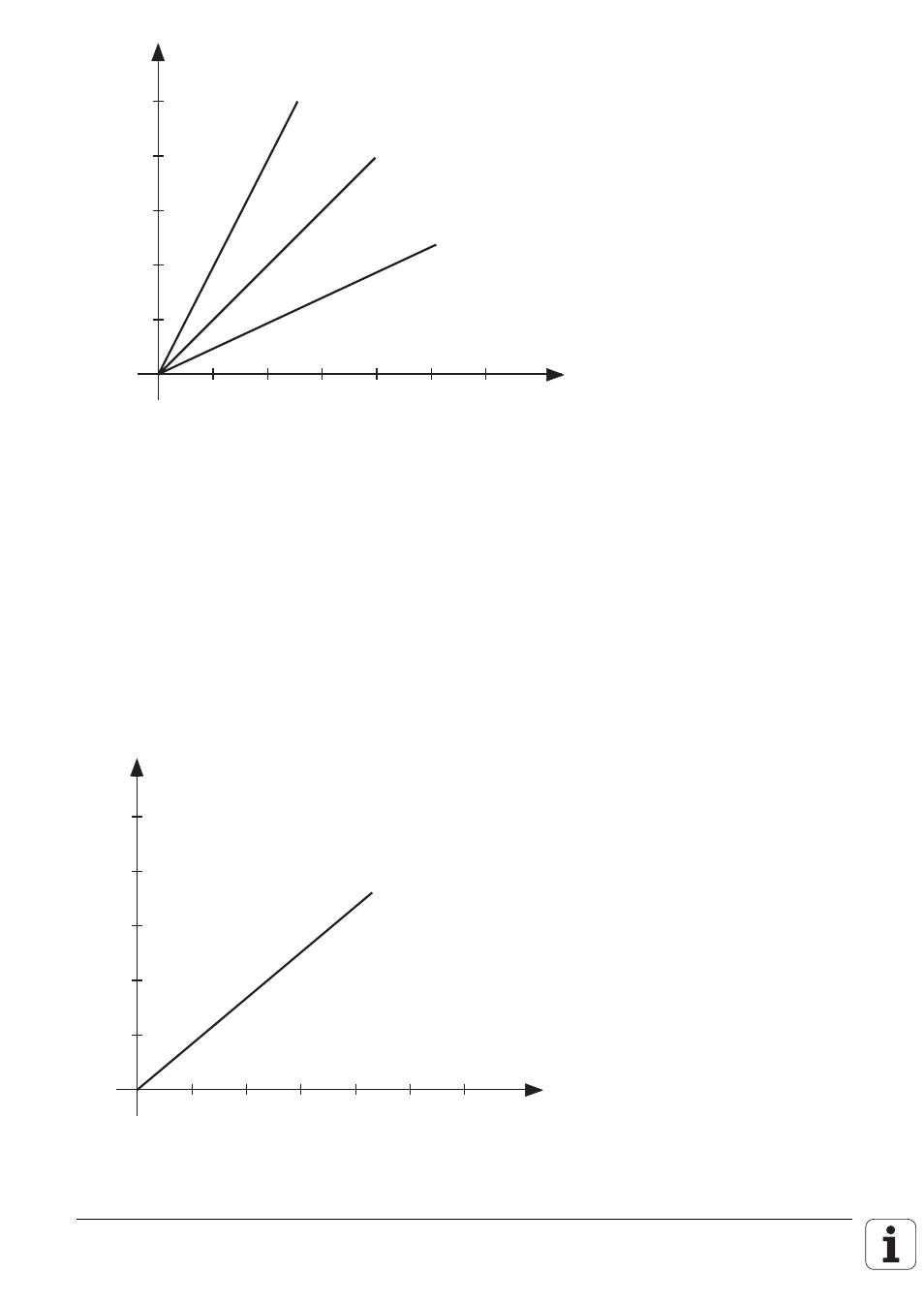

Daraus ergibt sich ein Schleppfehler s
a
in Abhängigkeit von der Analogspannung.
U[V]
s
a
[mm]
2
4
6
8
10
2
4
6
8
10
kv
= 1, Eilgang 10 m/min
12
Ein spezieller Vorschub für den manuellen Betrieb (Handvorschub) wird in Maschinen-Parameter
MP1020 festgelegt. Er ist im allgemeinen deutlich niedriger als der Eilgang.
