12/94
TNC 407/TNC 415/TNC 425 5 Meßsysteme 3-31

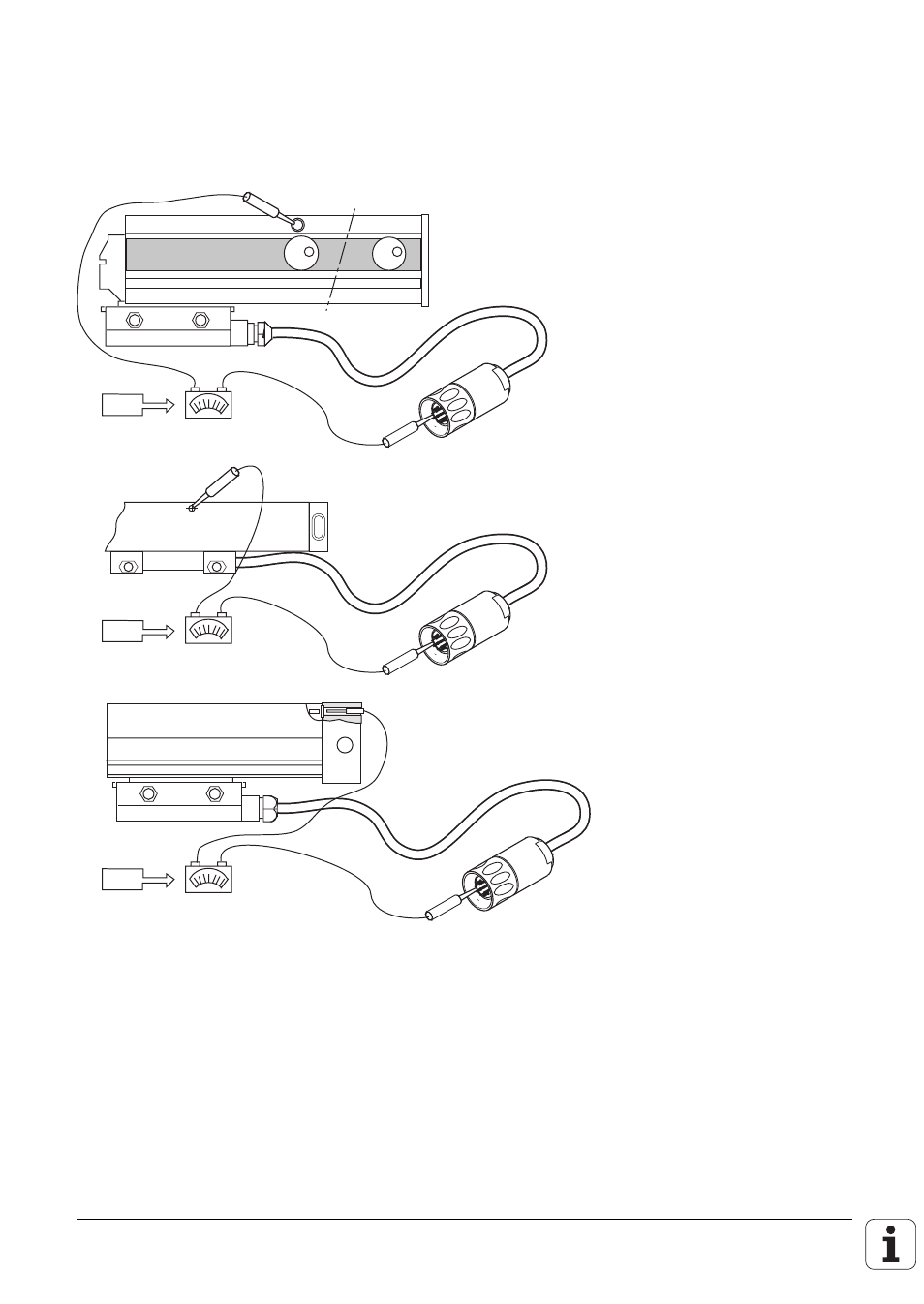

Bitte prüfen Sie, ob der Montagefuß der Abtast-Einheit und das Maßstabgehäuse über den Ma-
schinenkörper elektrisch miteinander verbunden sind. Da der Meßsystemstecker und der
Montagefuß über den Außenschirm des Anschlußkabels verbunden sind, kann diese Prüfung
zwischen Meßsystemstecker und Meßsystemgehäuse durchgeführt werden.
Bei dieser Prüfung darf der Anschlußstecker nicht an der Logik-Einheit angeschlossen sein, da sonst
eine Erdung über die Logik-Einheit erfolgen würde.
LS 107 C
LS 403 C, LS406 C
LS 704 C
•
• •
•
<1
Ω
<1
Ω
<1
Ω
