S: Sonder-Werkzeug folgt auf Normal-Werkzeug
Mit dieser Wechselfolge müssen nacheinander zwei Platz-Nummern (bzw. Werkzeug-Nummern)
übergeben werden. M2093 zeigt an, daß noch ein weiterer TOOL CALL-Strobe (M2046) folgt.
Je nach M2600 (Einarm-/Doppelarm-Greifer) ergibt sich ein unterschiedlicher Ablauf der Platz-
Nummern-Übergabe. M2601 spielt dabei keine Rolle.
N
→

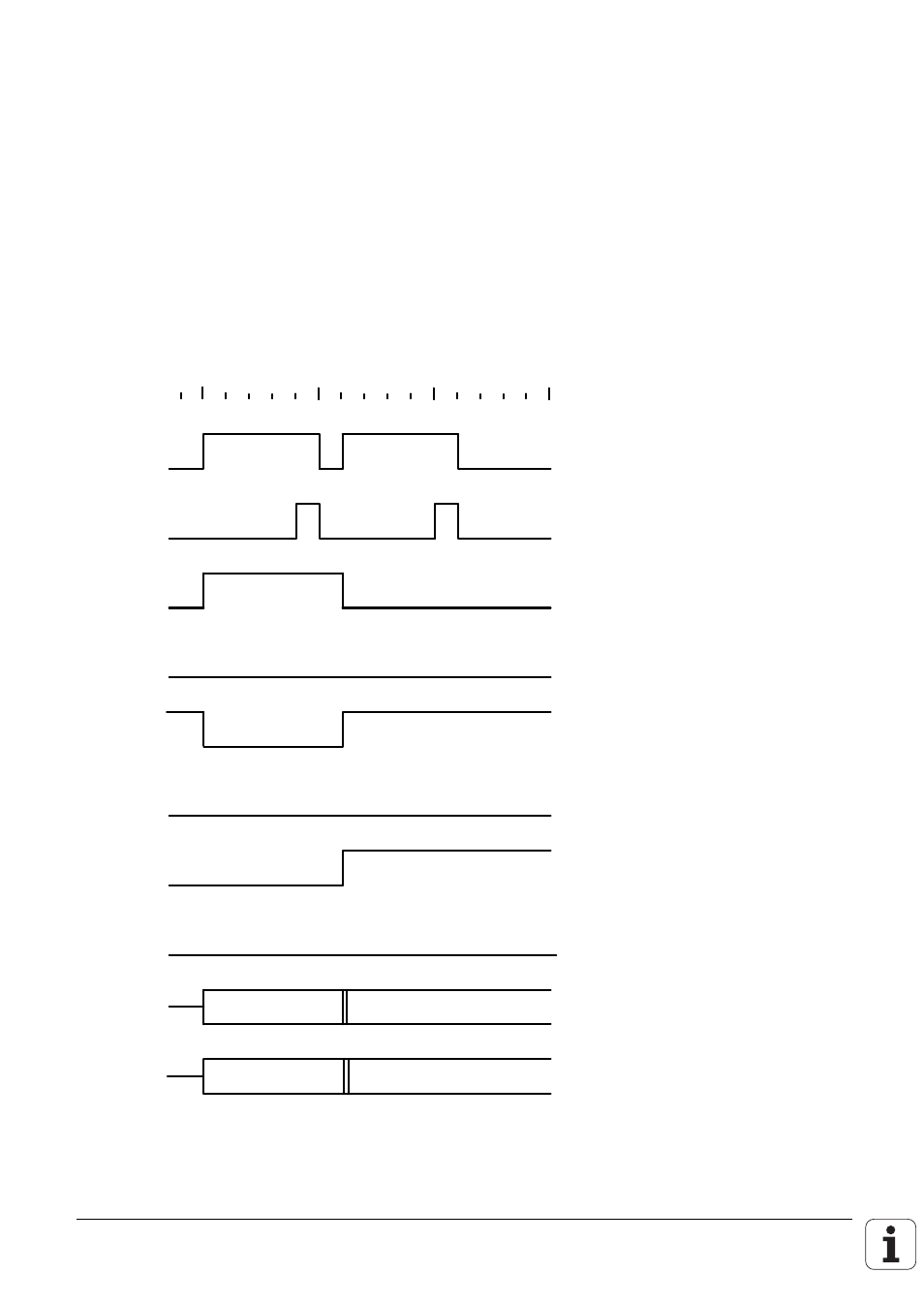

S, Einarm-Greifer (M2600 = 0)
Es werden zuerst Platz-Nummer des alten Werkzeugs und Werkzeug-Nummer 0 (Wzg-Nr.)
übergeben. Werkzeug-Nummer 0 ist für die PLC der Hinweis, die Spindel zu räumen. Nach
Quittieren mit M2483 werden Platz-Nummer und Werkzeug-Nummer des neuen Werkzeuges
übergeben.
1
0
M2046
1
0
M2483
1
0
M2093
1
0
M2600
1
0
M2401
1
0
M2402
1
0
M2403
1
0
M2601
Platz-Nr. [N] Platz-Nr. [S]
W262
Wzg-Nr. Ø Wzg-Nr. [S]
W264
