TNC 407/TNC 415/TNC 425 8 Tastsystem-Eingang 3-37
8.2 Anschluß des Tastsystems
Bitte verwenden Sie zum Anschluß der Tastsysteme nur HEIDENHAIN-Verbindungskabel
und Kabeladapter.

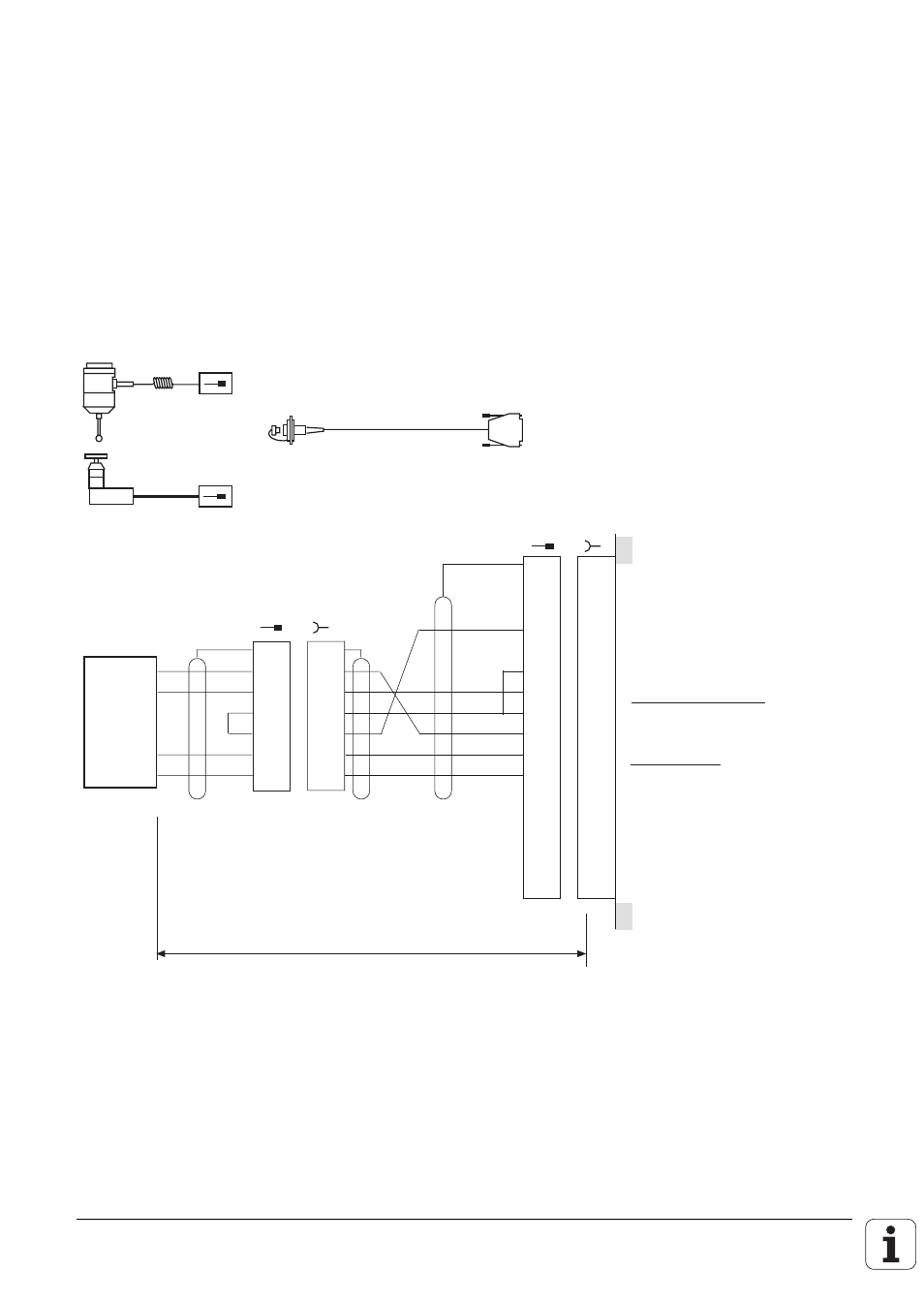

8.2.1 TS 120 oder TT 110
Das Tastsystem TS 120 oder TT 110 wird über einen Kabeladapter direkt an die Logik-Einheit
angeschlossen.
Siehe hierzu auch Kapitel "Anschlußmaße".
X12
Bereitschaft
+15V
±
10% (U
P
)
+ 5V
±
5% (U
P
)
Batterie-Warnung
0V (U
N
)
Schaltsignal
Schaltsignal
Tastsystem-Eingang
TS 120 Spiralkabel
(ausgezogen 1,5 m)
Id.-Nr. 274 543..
Kabeladapter komplett
TT 110 Kabel mit
Metallschutzschlauch (3m)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
rs
br
gr
ws
gn
ge
•
•
1
2
3
4
5
6 1
2
3
4
5
6
• •
TS 120
oder
TT 110
ws
br
gn
ge
gr
max. 50 m
