3-68
TNC 407/TNC 415/TNC 425 13 TNC-Bedienfeld 11.97
Am TNC-Bedienfeld
X2 zum Anschluß an die Logik-Einheit
Belegung wie X45 an der Logik-Einheit
X1 zum Anschluß der Softkeys von der Bildschirm-Einheit (BC)
Anschluß-Nr. Belegung
1 SL0
2 SL1
3 SL2
4 SL3
5 nicht belegen
6 RL15
7 RL14
8 RL13
9 RL12

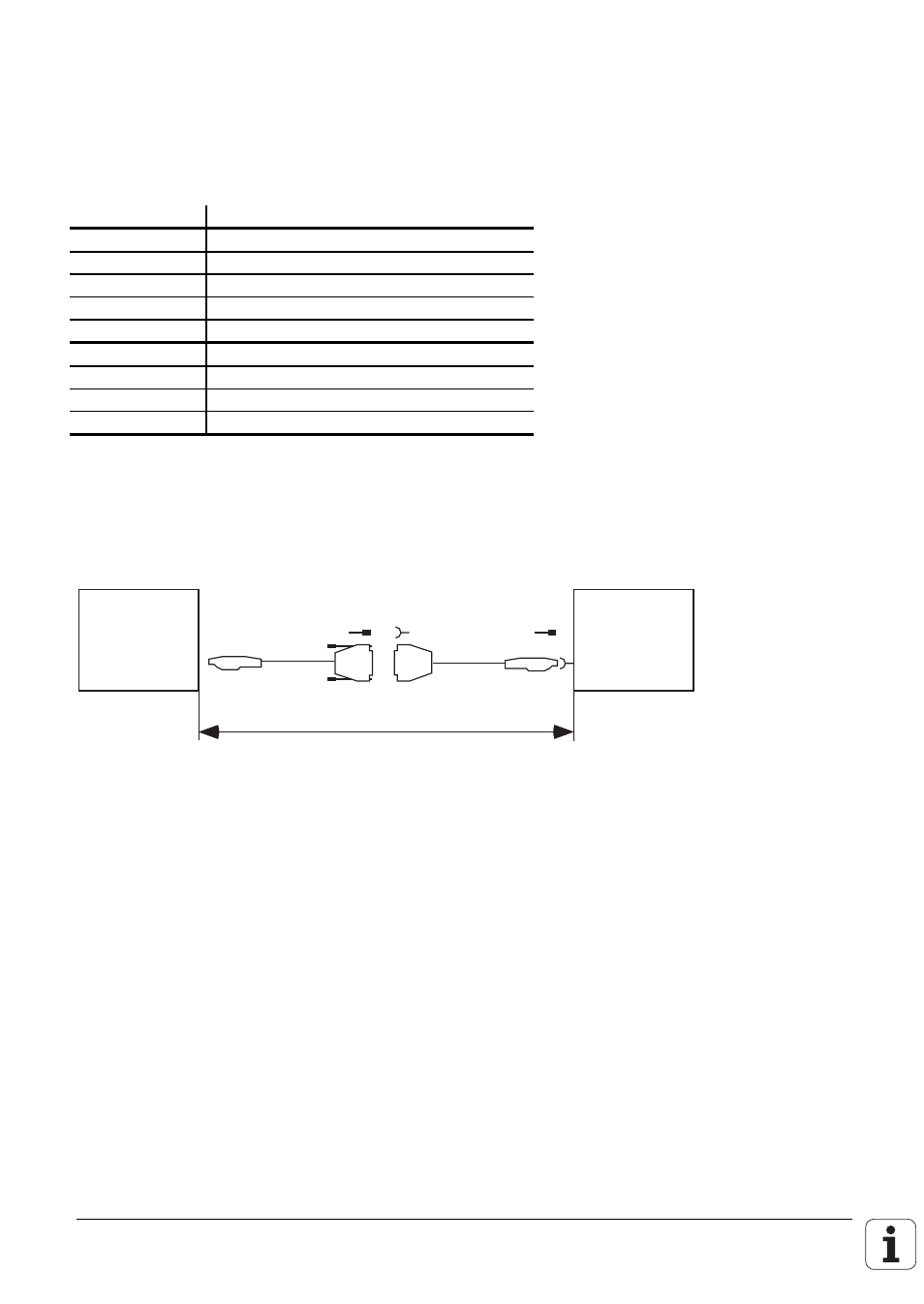

13.2 Verbindungskabel
Bitte verwenden Sie nur HEIDENHAIN-Verbindungskabel.
TE 400
Standardkabel
Id.-Nr. 263 954 ..
max. 40 m
Verlängerungskabel
Id.-Nr. 263 955 ..
LE
Das Flachband-Verbindungskabel zwischen TNC-Bedienfeld und Bildschirm-Einheit ist im Liefer-
umfang der Bildschirm-Einheit enthalten.
