Seite 225

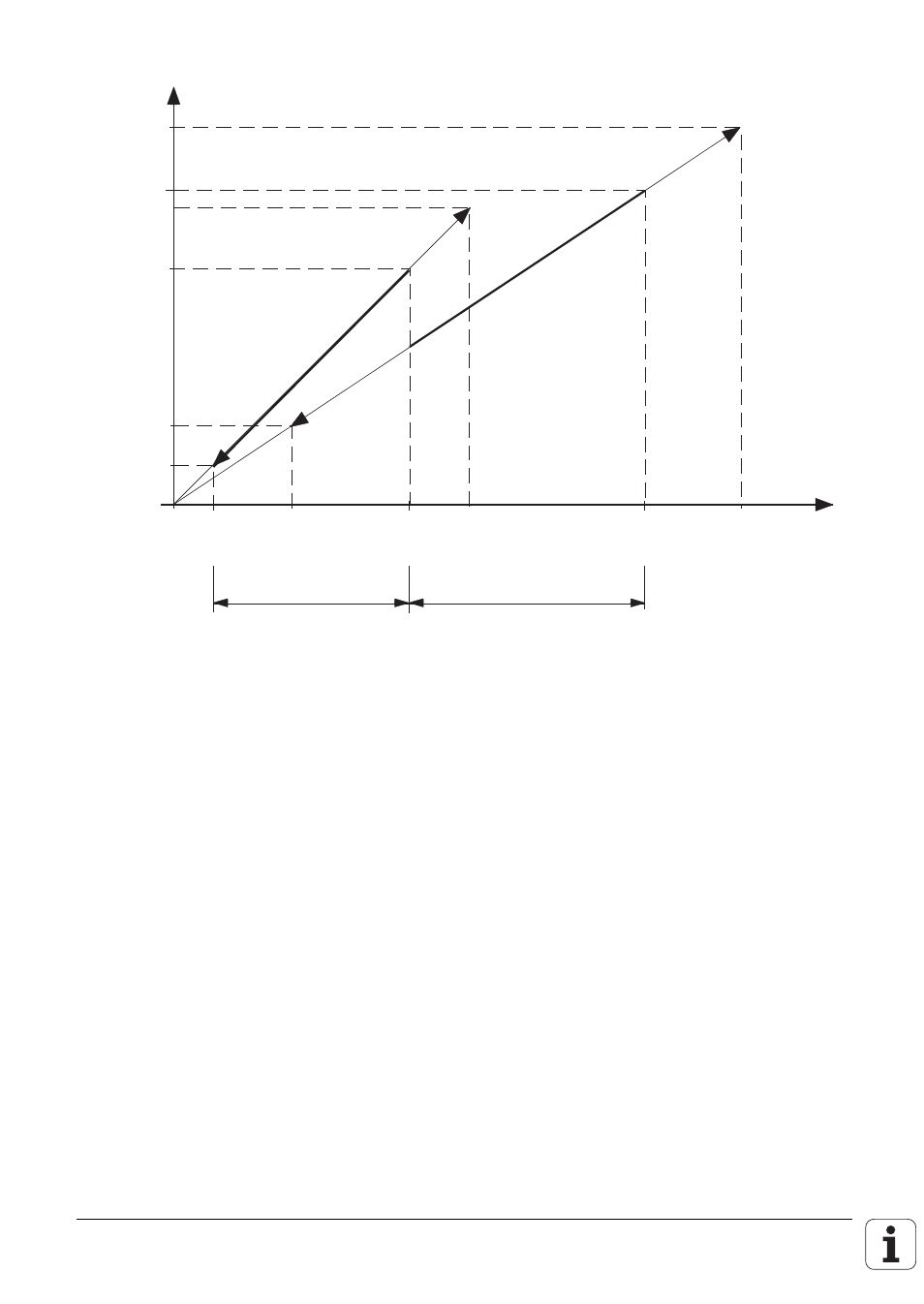

Folgendes Bild erläutert die Zusammenhänge:
U [V]
[U/min]
MP3210.1
= 8 V
MP3210.0
= 6 V
MP3240.1
= 1 V
3375
MP3515.1
1875
750
0
250
3000
MP3510.1
1500
MP3510.0
I
II
Getriebestufe I: 1 500 U/min bei 6V (MP3510.0, MP3210.0)
Getriebestufe II: 3 000 U/min bei 8V (MP3510.1, MP3210.1)
obere S-Override-Begrenzung: 125% (MP3310.0)
untere S-Override-Begrenzung: 50% (MP3310.1)
maximal ausgebbare Drehzahl für Getriebestufe II: 3 375 U/min (MP3515.1)
minimal ausgebbare Spannung: 1V (MP3240.1)
4.1.4 Getriebeschalten
Die Getriebeschaltung wird über das PLC-Programm gesteuert. Bis zu acht Getriebestufen stehen
im Wort W256 codiert zur Verfügung. Die NC trägt für die Getriebestufen eins bis acht –
entsprechend der im NC-Programm programmierten Drehzahl (siehe MP3510) – den Getriebe-Code
in das Wort W256 ein.
Nach dem Setzen des Getriebe-Codes wird als Änderungssignal der Merker M2043 von der NC
gesetzt.
Die im NC-Programm mit TOOL CALL S programmierte Drehzahl wird von der NC im Doppelwort
D356 und D756 in 1/1000 [U/min] abgelegt.
Soll nun über die PLC eine andere Drehzahl (als die von der NC festgelegte Drehzahl) aktiviert
werden, so muß in D756 eine Drehzahl von der PLC eingetragen werden, die dann mit Merker
M2814 aktiviert wird.
