Seite 75
3-45
Id.-Nr. 281 429..
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
•
1
2
3
4
5
6
7
8
9
•
ws
br
ge
gn

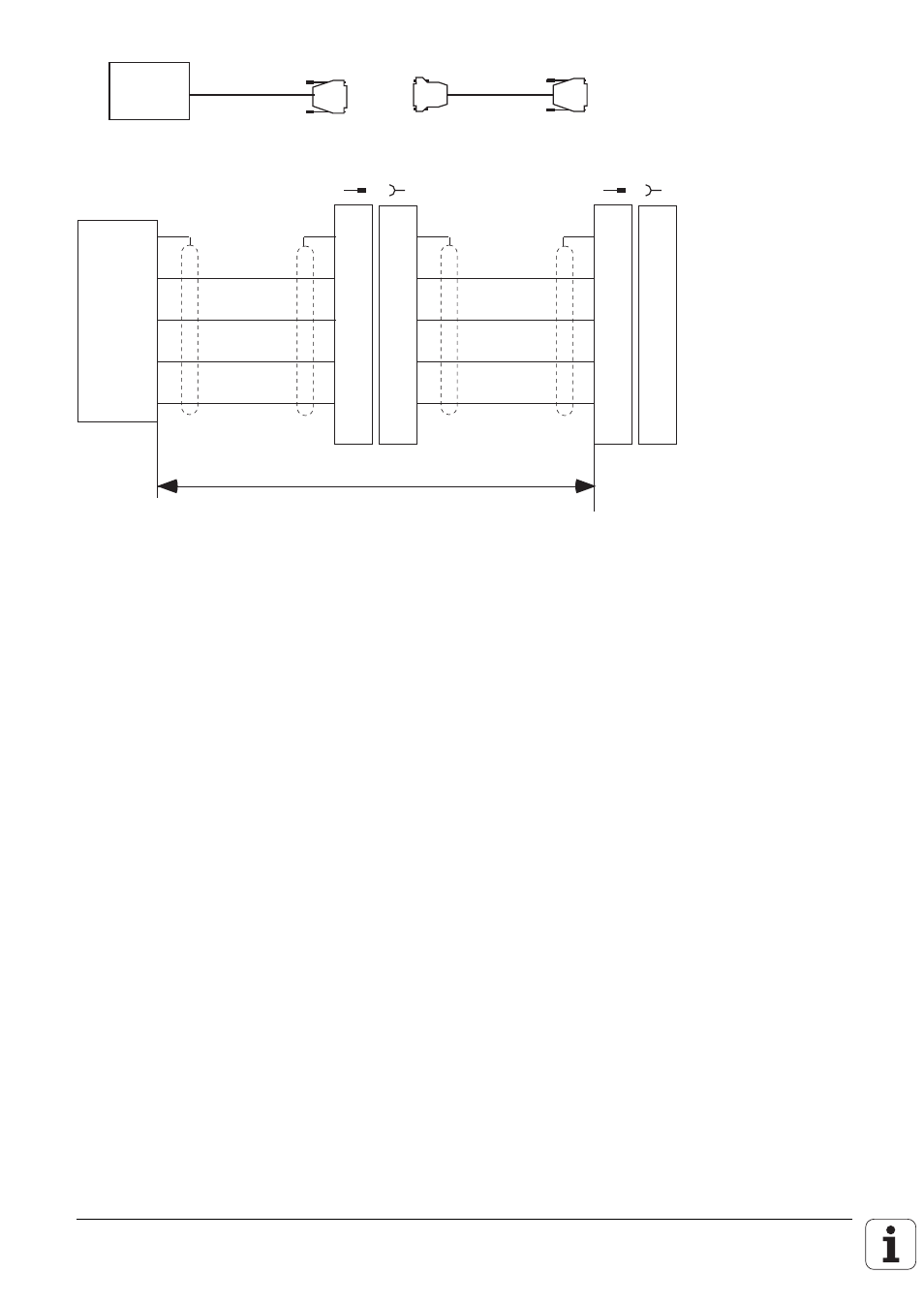

max. 49 m
Elektronisches
Handrad
X23
Id.-Nr. 254 040..
max. 6 m
HR 130
0V
+12V
±
0,6V (U
V
)
DTR
RXD
1
2
3
4
5
6
7
8
9
•
•
ws
br
ge
gn
HR 130
max. 50 m
10.4 Portable Handräder mit Zustimmtaste
HR 332
Das Handrad HR 332 verfügt über zwei Zustimmtasten und über eine Tastatur, die über die PLC
ausgewertet werden kann (siehe Kapitel "Handrad" im Register "Maschinen-Anpassung"). Es
existieren verschiedene Varianten des Handrades mit unterschiedlicher Tasten-Beschriftung. Bitte
setzen Sie sich dazu mit HEIDENHAIN in Verbindung.
Das HR 332 wird über ein steckbares Verbindungskabel von 5 m Länge an einen Kabeladapter am
Panel angeschlossen. Das Verbindungskabel ist mit oder ohne Metallschutzschlauch lieferbar.
Die maximale Kabellänge vom HR bis zur LE beträgt 50 m.
Verbindungskabel zu HR 332
Id.-Nr. 272 291 ..
Verbindungskabel zu HR 332, mit Metallschutzschlauch
Id.-Nr. 272 292 ..
Kabeladapter HR 332/ LE
Id.-Nr. 274 556 ..
Verlängerungskabel für Kabeladapter
Id.-Nr. 281 429 ..
Blindstecker für NOT-AUS-Kreis
Id.-Nr. 271 958 01
Handradhalter
Id.-Nr. 268 268 03
HR 332
Id.-Nr. 266 064 21
