4-160
TNC 407/TNC 415/TNC 425 7 M-Funktionen 11.97
Beispiel:

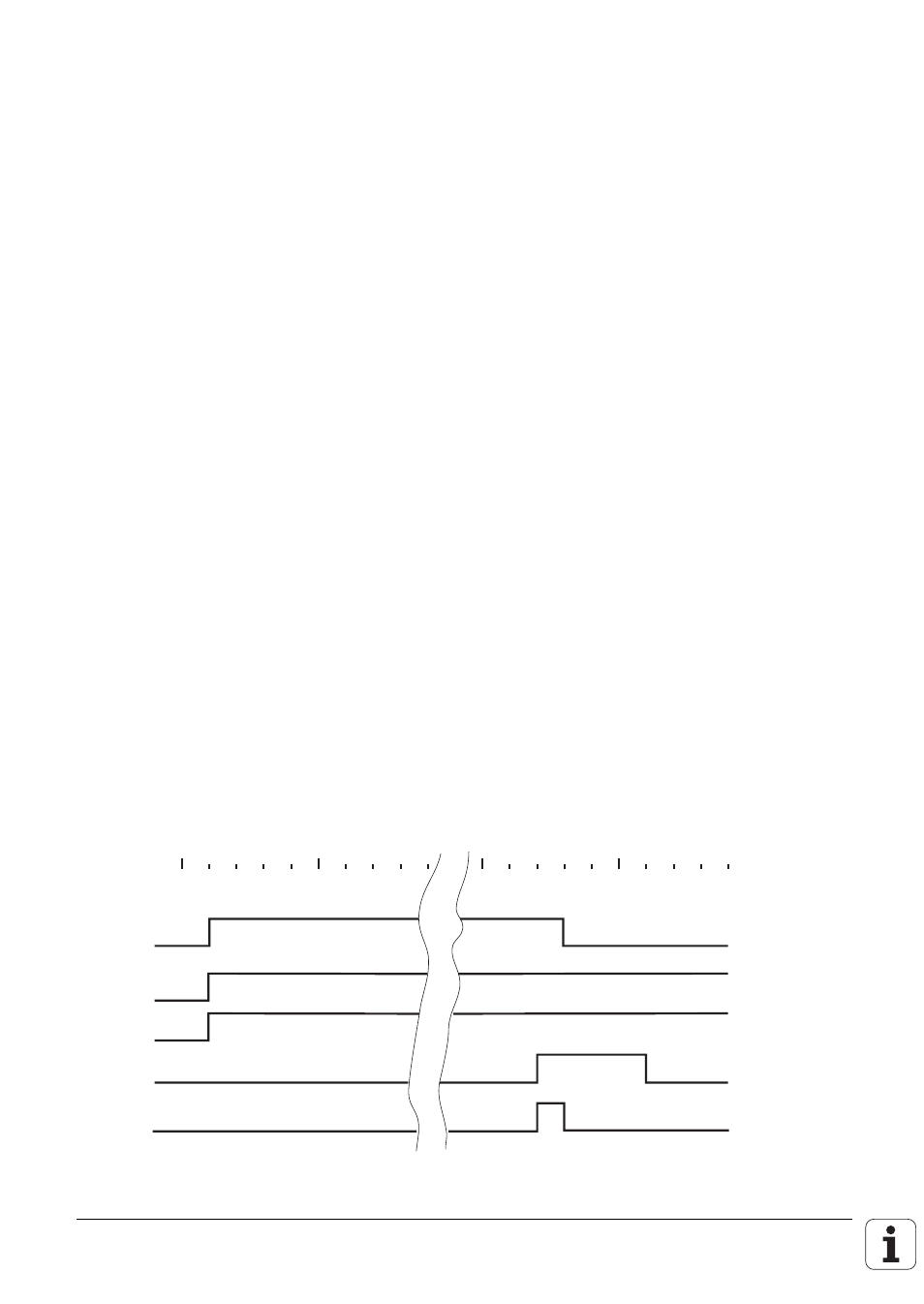

Auswertung der Zusatzfunktion M03 in der PLC.
PLC-Ausgang: O10 = Spindel EIN/AUS
PLC-Eingang: I10
= Rückmeldung M-Funktion
199 L M2045 Änderungssignal M-Funktion
200 RN M2482 Rückmeldung M-Funktion zurücksetzen
201 CMT 77 Auswertung M-Funktion
.
.
.
901
EM
902 LBL 77
903 CASE W260 M-Code?
904 CM0
905 CM1
906 CM2
907 CM3
.
.
.
930
ENDC
931 EM
.
.
.
1170
LBL 3 M-Funktion M03
1171 L M1
1172 S M2485 Status-Anzeige M03, Vorzeichen S-Analog
1173 R M2486 Rücksetzen Status-Anzeige M04, M05
1174 R M2487
1175 S 010 Spindel-EIN
1176 L I10 Rückmeldung M-Funktion?
1177 S M2482 M-Funktion Rückmelden
1178 EM
M2482
M2045
M2485
O10
I10
