11.97
TNC 407/TNC 415/TNC 425 5 NOT-AUS-Routine 4-121
5.1 Anschlußplan
Der Ausgang "Steuerung ist betriebsbereit" soll im Fehlerfall die 24-Volt-Versorgungsspannung
ausschalten. Wegen der großen Bedeutung dieser Funktion wird dieser Ausgang mit jedem
Einschalten der Netzspannung von der Steuerung überprüft.

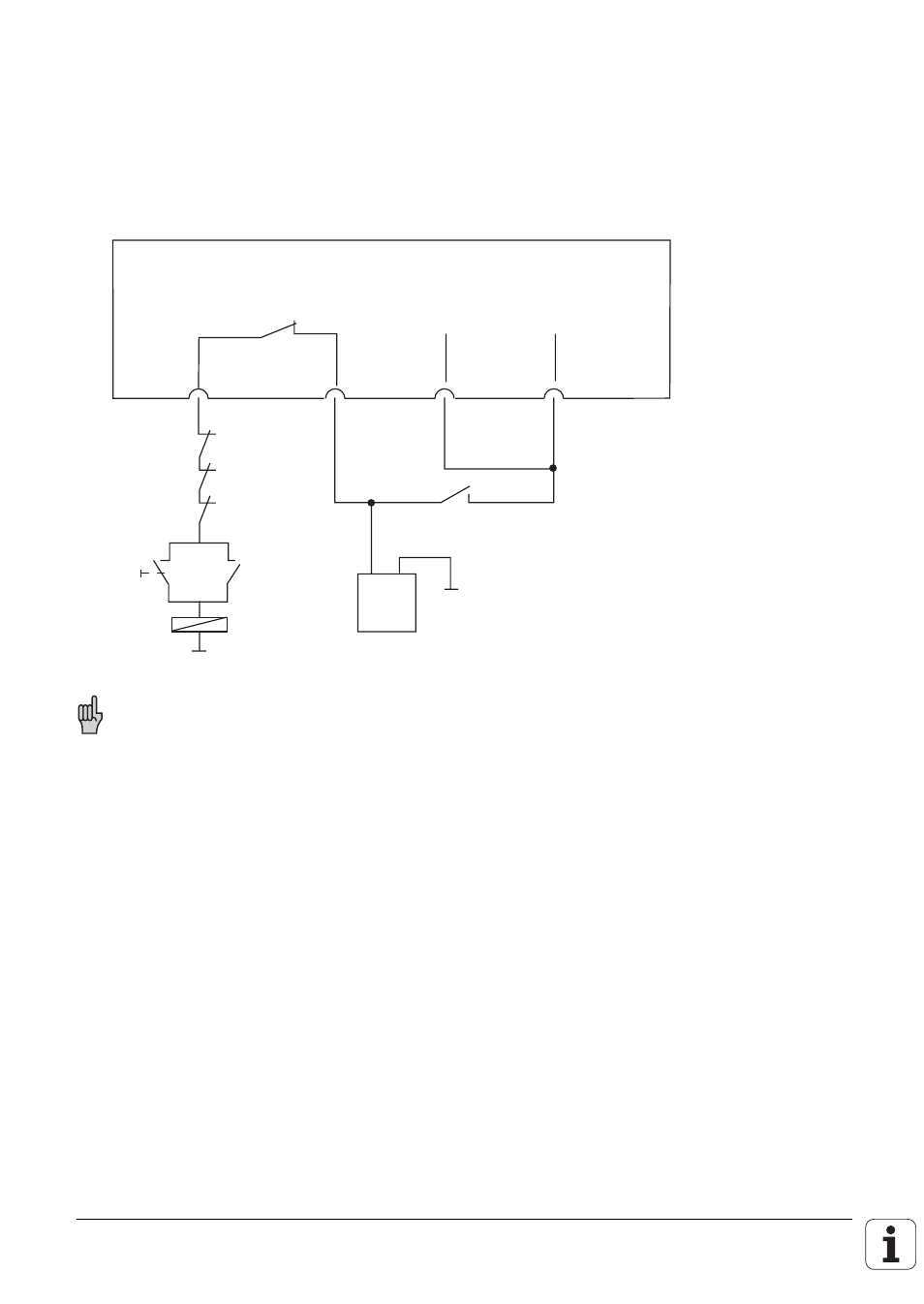

Prinzipschaltplan:
+ -
Logik-Einheit
Schalter wird beim Einschalten der Steuerspannung von
jedem Mikroprozessor kurzzeitig geöffnet.
X41/34 X44/2 X44/1 X42/4
"Steuerung ist
betriebsbereit"
24V nicht
abschaltbar 24V
abschaltbar Rückmeldung
"Steuerung ist
betriebsbereit"
NOT-AUS
Tasten
Steuer-
spannung
ein
k1
k1
K1
24 V
PLC
Diese Darstellung ist ein Schaltungsvorschlag. Für die Einhaltung der einschlägigen Sicher-
heitsvorschriften ist der Maschinenhersteller verantwortlich.
