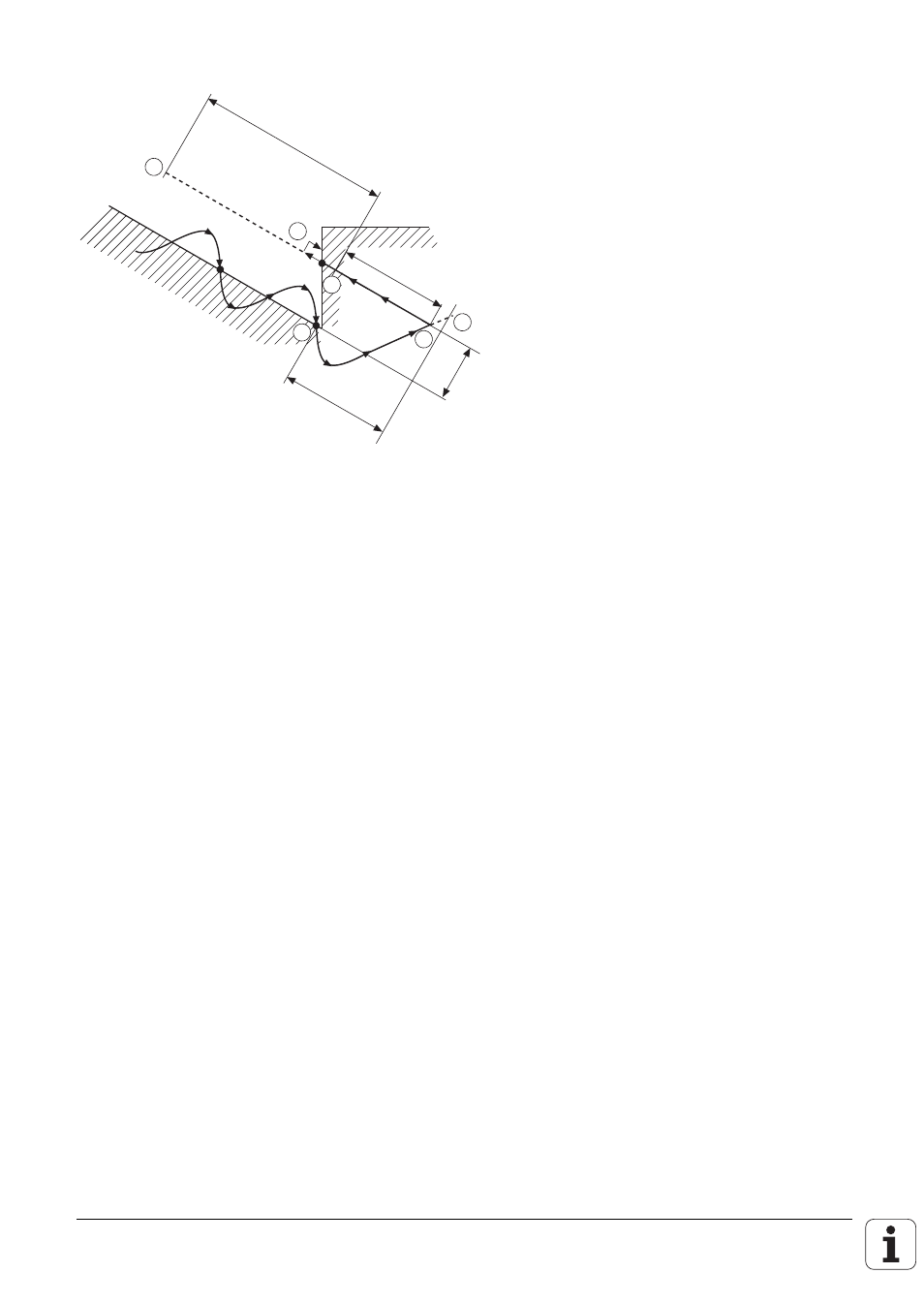

Innenecken
Kontur
P.ABST
HUB
3
P.ABST
1
4
2
Max. Auslenkung
des T
aststiftes MP 6240
5
6
An Innenecken schwingt das Tastsystem nach dem Antasten des letzten Punktes ① in gleicher
Abtast-Richtung weiter, ändert diese aber, da es nicht "frei" wird und verfährt auf der resultierenden
Geraden; bis es entweder wieder "frei" wird oder in eine der beiden Begrenzungen HUB ② oder
P.ABST ③ kommt.
Das Tastsystem fährt in umgekehrter Abtast-Richtung, um wieder "frei" zu fahren. Reicht zum
Freifahren der programmierte Punktabstand P.ABST ④ nicht aus, so verfährt das Tastsystem in
negativer Richtung um maximal den Wert des MP6240 (max. Auslenkungen des Taststifts). Sobald
das Tastsystem "frei" ist, fährt es in entgegengesetzter Verfahr-Richtung wieder an die Kontur ⑤. Die
neue Abtast-Richtung ergibt sich aus den angetasteten Punkten ① und ⑤. Sollte das Tastsystem
auch nach dem Rückzug um den Wert aus MP 6240 nicht "frei" geworden sein ⑥, so wird in
positiver Richtung der Tastsystem-Achse (z. B. Z+) freigefahren. Ist nach erreichen der "sicheren
Höhe" (siehe Abtast-Zyklus "Bereich") der Taststift immer noch ausgelenkt, so wird der
Abtastvorgang abgebrochen und eine Fehlermeldung ausgegeben.
