HEIDENHAIN TNC 407 (243 020) Technical Manual - Handbuch (Seite 91)

11.97
TNC 407/TNC 415/TNC 425 11 PLC-Eingänge/-Ausgänge 3-61

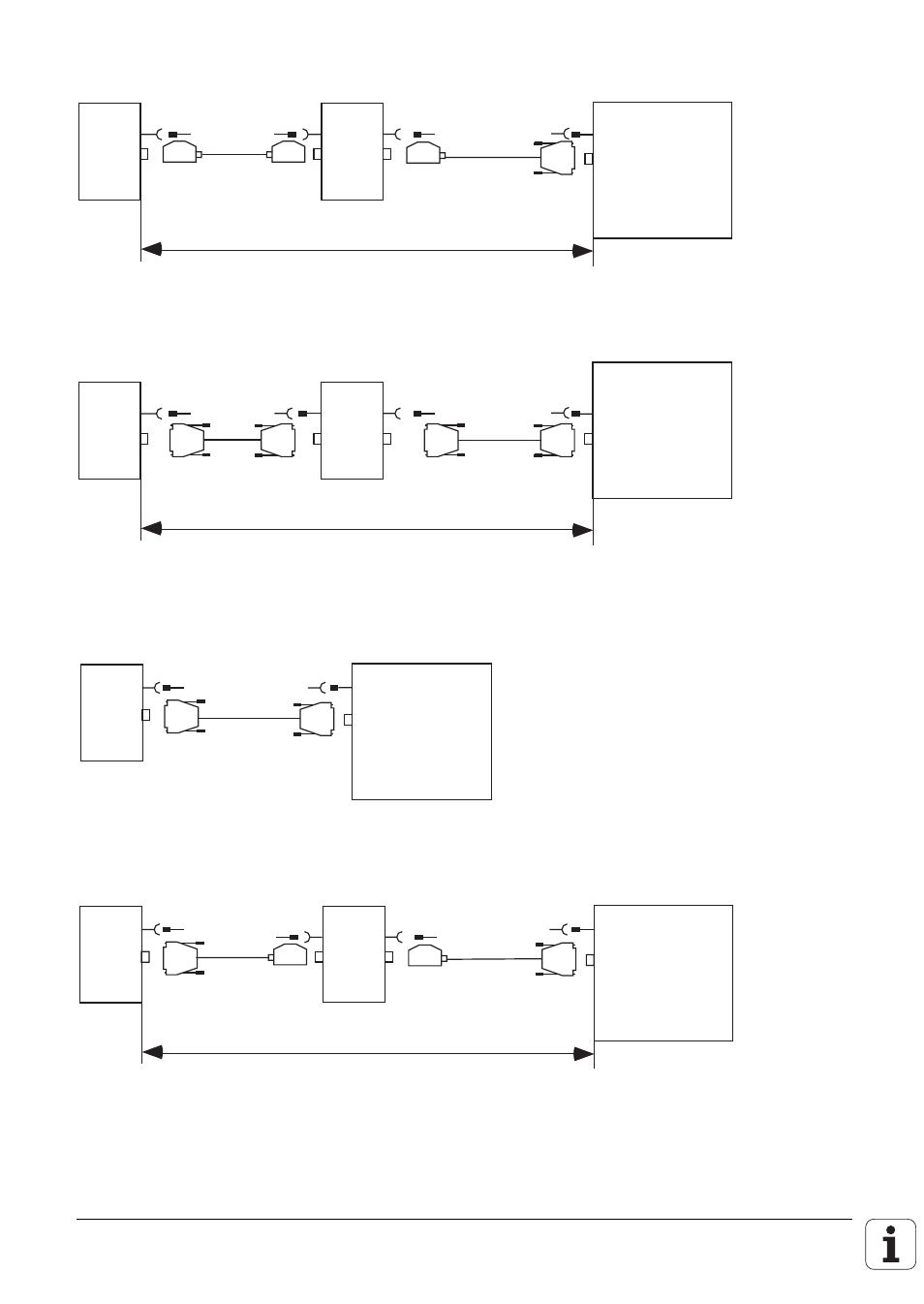

11.5.2 Anschluß der PL 400
PL 400 PL 400
max. 3 m max. 20 m
Id.-Nr. 222 661.. Id.-Nr. 250 481..
X10 X11 X10
LE
max. 20 m
11.5.3 Anschluß der PL 410 / PL 410 B
PL PL
max. 20 m
Id.-Nr. 289 111 .. Id.-Nr. 289 111 ..
X1 X2 X1
LE
max. 20 m
11.5.4 Anschluß der PA 110
PA 110
max. 20 m
X1
LE
X 47
Id.-Nr. 289 111 ..
PA 110
X1
LE
max. 20 m
Id.-Nr. 275 478 ..
X 47
PL 400
X10 X11
max. 20 m max. 3 m
Id.-Nr. 250 481 ..
