TNC 425/TNC 415 B/TNC 407
5-10
5
Werkzeug-Bewegungen programmieren

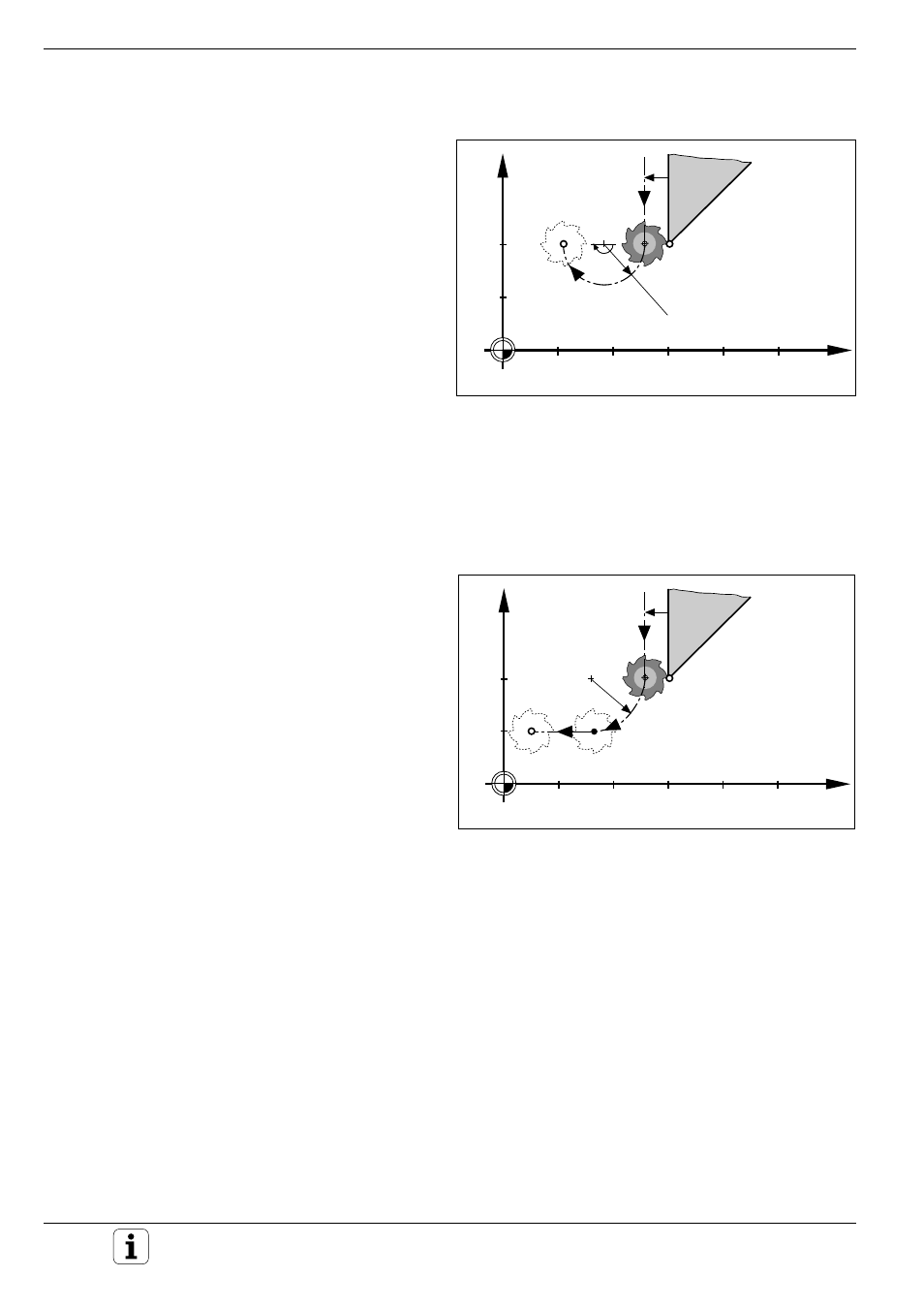

Abb. 5.12: Wegfahren auf einer Kreisbahn mit tangentialem Anschluß
Y
X
10
20
30
40
50
10
20
P
N
RO
P
E
RR
RR
A
R > 0
Wegfahren auf einer Kreisbahn mit tangentialem Anschluß: DEP CT
Das Werkzeug verfährt auf einer Kreisbahn vom
letzten Konturpunkt P
E
zum Endpunkt P
N
.
Die Kreisbahn schließt tangential an das letzte
Konturelement an.
Eingaben
• Radius R der Kreisbahn
• Mittelpunktswinkel CCA der Kreisbahn
(maximaler Eingabewert 360°)
Vorzeichen
• R immer positiv eingeben
NC-Sätze
LY+20 RR F100 ........................................ P
E
mit Radiuskorrektur, Bearbeitungsvorschub
DEP CT CCA180 R+10 F100 .................... Mittelpunktswinkel CCA=180°, Radius R=10 mm
L Z+100 FMAX M2 ................................... Z freifahren, Rücksprung, Programm-Ende
Kreisbahn mit tangentialem Anschluß an Kontur und Geradenstück: DEP LCT
Das Werkzeug verfährt auf einer Kreisbahn vom
letzten Konturpunkt P
E
auf einen Hilfspunkt P
H
. Auf
einer Geraden fährt es von P
H
zum Endpunkt P
N
.
Das letzte Konturelement und die Gerade von P
H
nach P
N
haben mit der Kreisbahn tangentiale
Übergänge.
Daher wird die Kreisbahn bereits durch den Radius
R eindeutig festgelegt.
Das Werkzeug verfährt ähnlich wie bei der
Funktion Ecken-Runden (RND).
Eingaben
• Koordinaten des Endpunkts PN
• Radius R der Kreisbahn
NC-Sätze
LY+20 RR F100 ........................................ P
E
mit Radiuskorrektur, Bearbeitungsvorschub
DEP LCT X+5 Y+10 R10 F100 ................. P
N
Radius R=10 m
L Z+100 FMAX ......................................... Z freifahren, Rücksprung, Programm-Ende
Y
X
10
20
30
40
50
10
20
P
N
RO
P
E
RR
RR
R
P
H
RO
Abb. 5.13: Wegfahren auf einer Kreisbahn mit tangentialem Anschluß
an die Kontur und einem nachfolgenden Geradenstück
