TNC 425/TNC 415 B/TNC 407

5-14

5

Werkzeug-Bewegungen programmieren

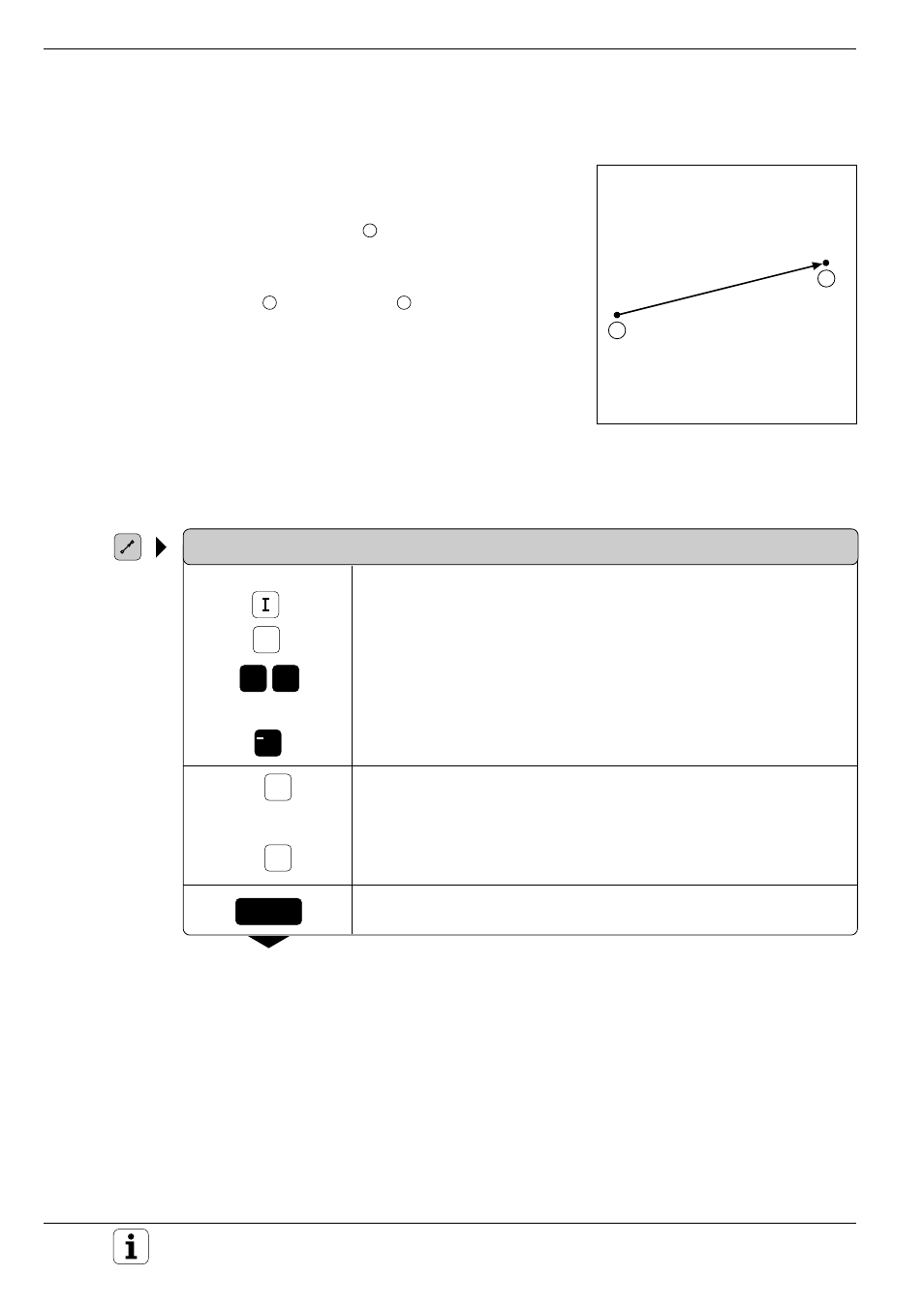

Abb. 5.19: Geraden-Bewegung

falls nötig

5

0

z.B.

falls nötig

+/

X

z.B.

Y

z.B.

Z

.....

.....

.....

z.B.

L

ENT

.....

.....

.....

S

E

5.4 Bahnbewegungen – rechtwinklige Koordinaten

Gerade L

Eingegeben werden:

• Koordinaten des Geradenendpunkts

E

• Falls nötig:

Radiuskorrektur, Vorschub, Zusatz-Funktion

Das Werkzeug verfährt auf einer Geraden von seiner aktuellen Position
zum Geradenendpunkt

E

. Die Startposition

S

wird im vorhergegange-

nen Satz angefahren.

Gerade programmieren

KOORDINATEN?

Kennzeichnung als relative Koordinate, z.B. IX=50 mm

Achse anwählen (orangefarbene Achswahltaste), z.B. X

Koordinate des Geradenendpunkts eingeben

Koordinate negativ: –/+ -Taste einmal drücken, z.B. IX=–50 mm

Alle weiteren Koordinaten des Geradenendpunkts eingeben

Nach Eingabe aller Koordinaten: Dialog mit ENT abschließen
