Seite 306
9-39
TNC 425/TNC 415 B/TNC 407
9
3D-Tastsysteme
Digitalisieren mit messendem Tastsystem (Option, nicht TNC 407)
Digitalisieren mit Drehachsen
Beim Digitalisieren mit Drehachsen kann ausschließlich der Zyklus 18
ZEILE verwendet werden. Die Drehachse ist als Spaltenachse zu
definieren.
Digitalisier-Daten
Die Digitalisier-Daten-Datei enthält Angaben in den im Zyklus BEREICH
festgelegten Achsen.
Ein BLK FORM wird nicht mit ausgegeben, da die grafische Darstellung
von Drehachsen nicht möglich ist.
Beim Digitalisieren und beim Fräsen muß der Anzeigemodus der Drehachse übereinstimmen (Anzeige reduzieren
auf Wert unter 360° oder Anzeige nicht reduzieren).
Zyklus Zeile mit Drehachse
Wird in Eingabeparameter LINIENRICHTUNG eine
Linearachse (z.B. X) definiert, schaltet die TNC am
Zeilenende die in Zyklus BEREICH festgelegte
Drehachse (z.B. A) um L.ABST weiter.
NC-Programmsätze z.B.:
TCH PROBE 5.0
BEREICH
TCH PROBE 5.1
PGMNAME: DATRND
TCH PROBE 5.2
Z X+0 A+0 Z+0
TCH PROBE 5.3
X+85 A+270 Z+25
TCH PROBE 5.4 HOEHE: 50
TCH PROBE 18.0 ZEILE
TCH PROBE 18.1 RICHTUNG: X
WINKEL: 0 HOEHE: 25
TCH PROBE 18.2 F1000
MIN.L.ABST: 0.2 L.ABST: 0.5
P.ABST: 0.5 TOL: 0.1
Z
Y
X
A
1
Z -

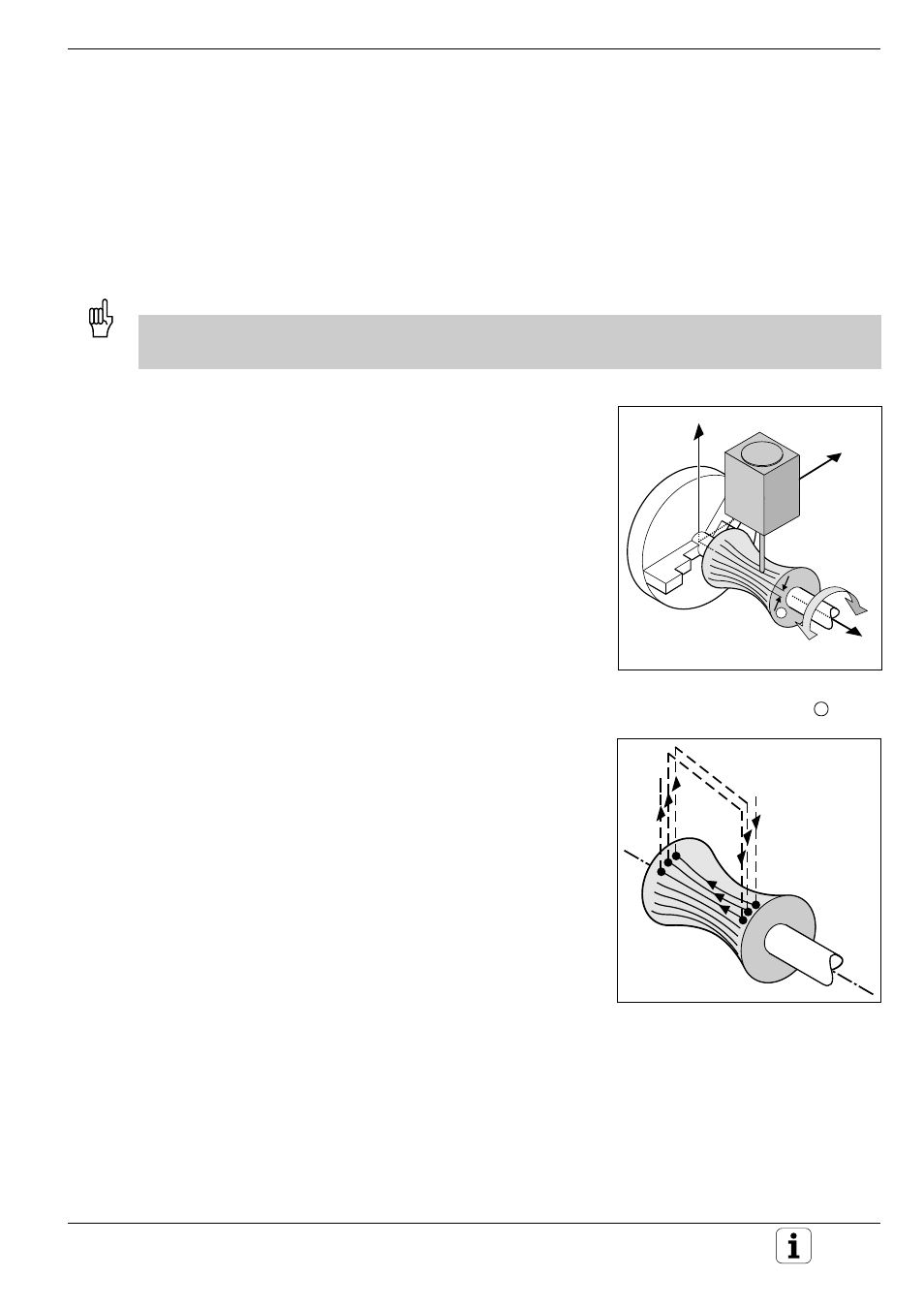

Abb. 9.27: Verfahrwege beim zeilenförmigen
Digitalisieren mit Drehachse
Abb. 9.26: Zeilenförmig Digitalisieren mit Dreh-
achse; Linienrichtung z.B. X,
Spaltenrichtung z.B. A; 1 : L.ABST
