HEIDENHAIN TNC 407 (280 580) User Manual Benutzerhandbuch
Seite 221
8-14
8
Zyklen
TNC 407/ TNC 415 B/ TNC 425
TASCHENFRAESEN (Zyklus 4)
Zyklus-Ablauf
Beim Schrupp-Zyklus Rechtecktasche
• sticht das Werkzeug an der Startposition (Taschenmitte) in das
Werkstück ein
• beschreibt das Werkzeug anschließend mit dem eingegebenen
Vorschub die dargestellte Bahn (siehe Abb. 8.9)
Der Fräser beginnt mit der positiven Achsrichtung der längeren Seite. Bei
quadratischen Taschen beginnt der Fräser in positiver Y-Richtung.
Am Ende wird das Werkzeug auf die Start-Position zurückgezogen.
Voraussetzungen/Einschränkungen
Der Zyklus erfordert einen Fräser mit einem Stirnzahn über Mitte schnei-
dend (DIN 844), oder Vorbohren in der Taschenmitte.
Die Seiten der Tasche liegen parallel zu den Achsen des
Koordinatensystems.
Eingaben
• SICHERHEITS-ABSTAND
A
• FRAESTIEFE
B
Das Vorzeichen der Frästiefe legt die Arbeitsrichtung fest
(– entspricht negativer Werkzeugachsen-Richtung).
• ZUSTELL-TIEFE
C
• VORSCHUB TIEFENZUSTELLUNG:
Verfahrgeschwindigkeit des Werkzeugs beim Einstechen.
• 1. SEITEN-LAENGE
D
:
Länge der Tasche, parallel zur ersten Hauptachse der
Bearbeitungsebene.
• 2. SEITEN-LAENGE
E
:
Breite der Tasche
Die Vorzeichen der Seitenlängen sind stets positiv
• VORSCHUB F:
Verfahrgeschwindigkeit des Werkzeugs in der Bearbeitungsebene.
• DREHUNG IM UHRZEIGERSINN: DR-
DR + :
Gleichlauf-Fräsen bei M3
DR – :
Gegenlauf-Fräsen bei M3
• RUNDUNGS-RADIUS:
RADIUS für die Taschenecken.
Für RADIUS = 0 ist der RUNDUNGS-RADIUS gleich dem Werkzeug-
Radius.
Berechnungen
Seitliche Zustellung k
k = K • R
K:
Überlappungs-Faktor, vom Maschinen-Hersteller festgelegt
R:
Radius des Fräsers
Aufgrund der verwendeten Ausräumstrategie muß für die 2. Seiten-
länge folgende Bedingung erfüllt sein:
2.SEITENLÄNGE>[(2•RUNDUNGS-RADIUS)+Seitliche Zustellung k]
Startpunkt
Das Werkzeug muß beim Zyklus-Aufruf mit Radiuskorrektur R0 auf
folgender Position stehen:
• In der Werkzeug-Achse im Sicherheits-Abstand über der Werkstück-
Oberfläche
• In der Bearbeitungsebene in der Mitte der Tasche
A
B
C
E
D
DR+
DR–
F
k

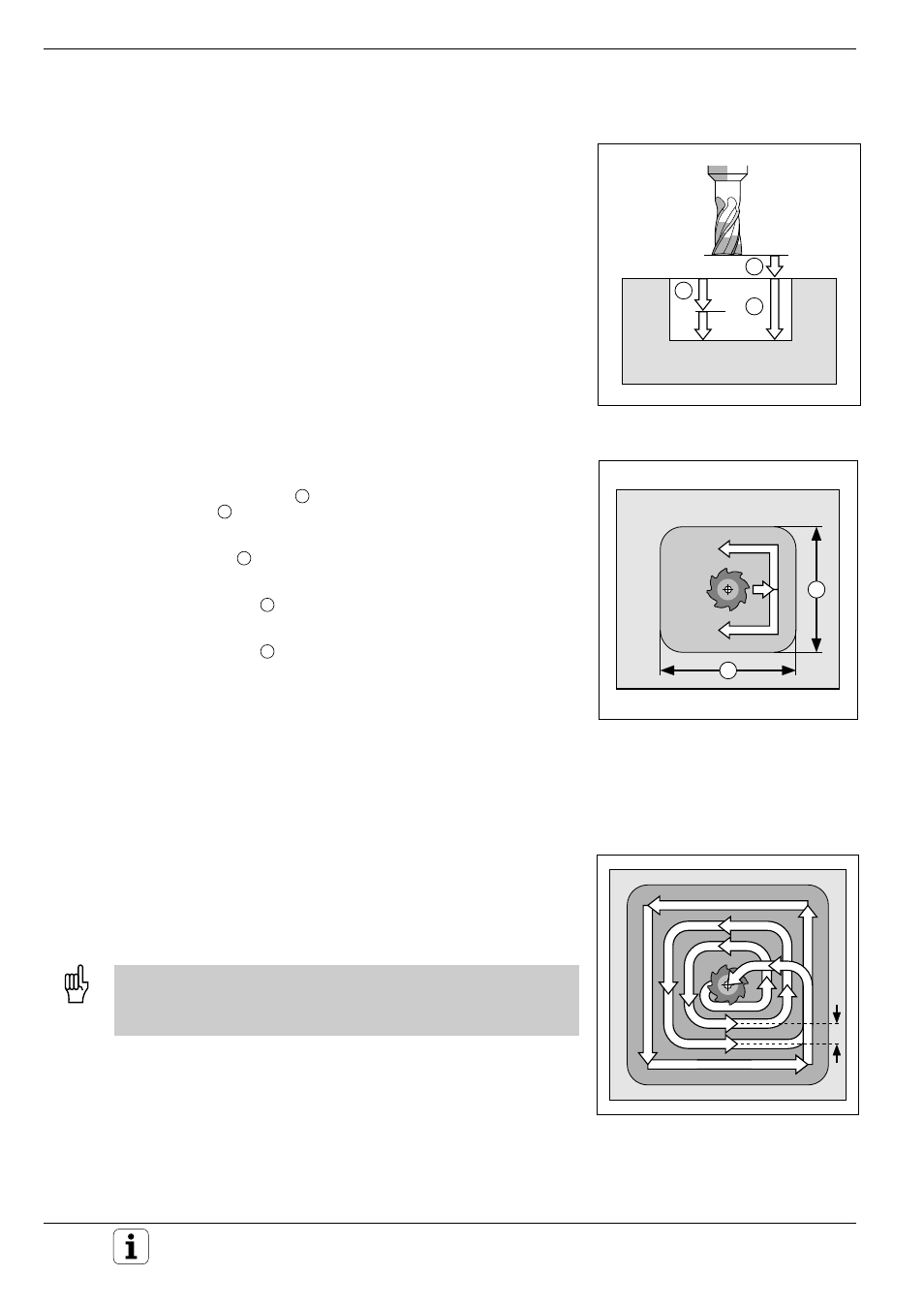

Abb. 8.9:
Seitenlängen der Tasche
Abb. 8.8:
Zustellungen und Abstände beim
Zyklus TASCHENFRAESEN
Abb. 8.10: Werkzeug-Bahn beim Ausräumen
