9-49 TNC 425/TNC 415 B/TNC 407
9 3D-Tastsysteme

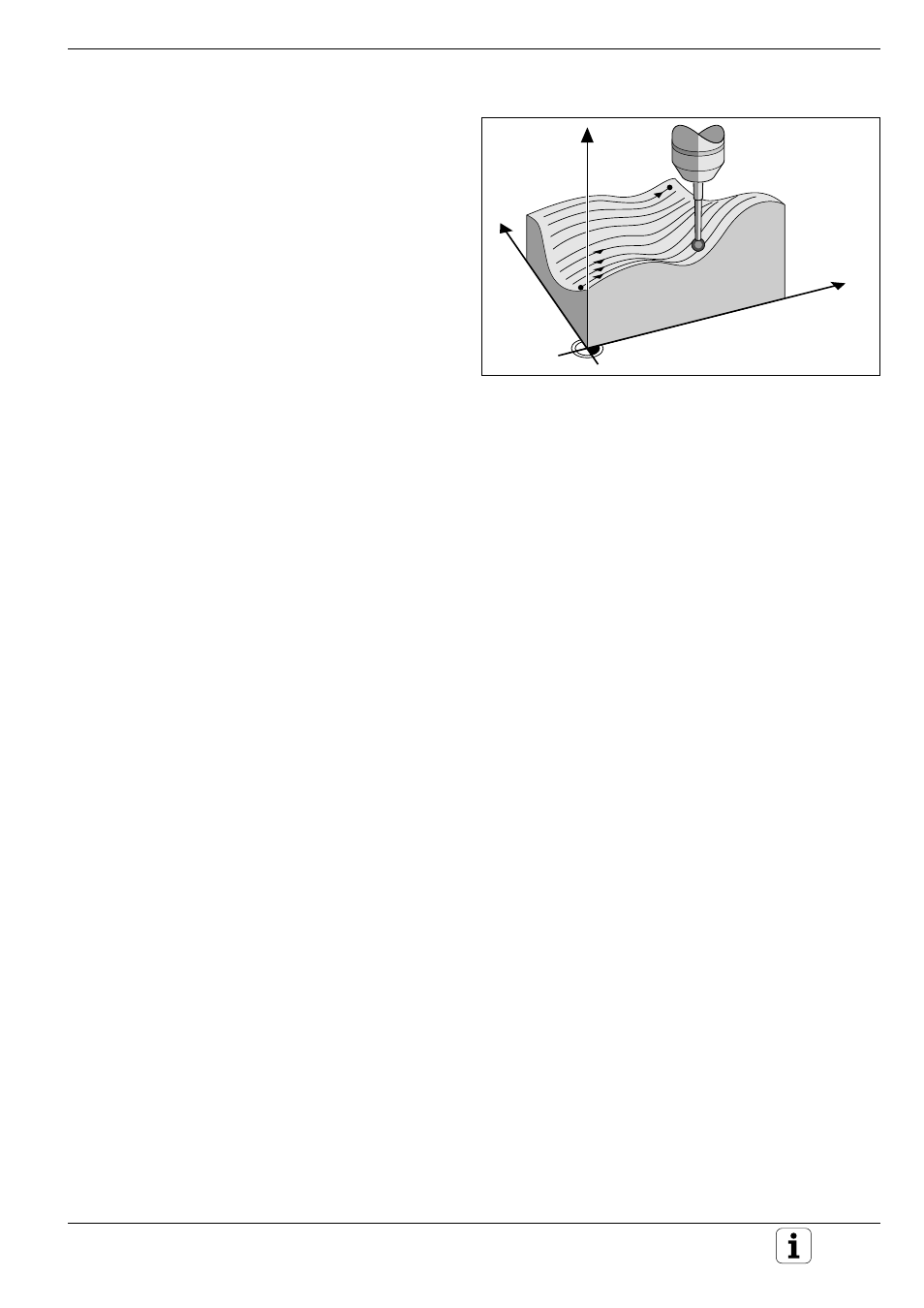

Abb. 9.31 Zeilenweises Abtasten der 3D-Form
9.5 Digitalisieren mit dem TS 120
Zeilenweises Digitalisieren
Mit dem Digitalisier-Zyklus 8 ZEILE wird eine 3D-
Form zeilenweise digitalisiert. Dieses Verfahren
eignet sich besonders für relativ flache Teile, die
ohne Digitalisierdaten-Auswertung abgearbeitet
werden sollen.
Beim Digitalisiervorgang verfährt das Tastsystem in
positiver oder negativer Richtung einer wählbaren
Achse der Bearbeitungsebene bis zur Bereichs-
grenze. Anschließend fährt es auf die SICHERE
HOEHE und im Eilgang zurück zum Anfang der
nächsten Zeile. Dort fährt das Tastsystem im
Eilgang in negativer Werkzeugachsen-Richtung bis
zur HOEHE FUER VORSCHUB-REDUZIERUNG und
ab dieser Höhe im Antastvorschub, bis die 3D-
Form berührt wird. Der Vorgang wiederholt sich,
bis der gesamte Bereich abgetastet ist.
Am Ende des Digitalisier-Vorgangs fährt das Tastsystem auf die
SICHERE HOEHE zurück.
Startpunkt
• Positive oder negative Bereichsgrenze der programmierten Linien-
richtung (abhängig von der Digitalisierrichtung)
• MIN-Punkt-Koordinate aus Zyklus 5 BEREICH der programmierten
Spaltenrichtung
• Werkzeugachsen-Koordinate = SICHERE HOEHE
Form anfahren
Das Tastsystem fährt in negativer Werkzeugachsen-Richtung auf die
Form zu. Die Koordinaten der Position, bei der das Tastsystem die Form
berührt, werden gespeichert.
Eingaben
• ZEILENRICHTUNG
Koordinatenachse der Bearbeitungsebene zu der das Tastsystem
parallel verfährt. Das Vorzeichen bestimmt den Startpunkt und die
Richtung während des Digitalisierens.
Mit der Digitalisier-Richtung legen Sie bereits fest, ob die nachfolgen-
de Fräsbearbeitung im Gleich- oder Gegenlauf durchgeführt wird.
• HOEHE FUER VORSCHUB-REDUZIERUNG
Koordinate in der Werkzeugachse, bei der an jedem Zeilenanfang
vom Eilgang auf den Antast-Vorschub umgeschaltet wird.
Eingabebereich: –99999.9999 bis +99999.9999
• BEGRENZUNG IN NORMALEN-RICHTUNG
Strecke, um die das Tastsystem nach einer Auslenkung freigefahren
wird.
Eingabebereich: 0 bis 5 mm
Empfehlung: Eingabewert sollte zwischen 0.5 mal PUNKTABSTAND
und PUNKTABSTAND liegen. Je kleiner der Tastkugel-Radius desto
größer sollten Sie die BEGRENZUNG IN NORMALEN-RICHTUNG
wählen
• LINIENABSTAND
Versatz des Tastsystems an den Zeilenenden; Zeilen-Abstand
Eingabebereich: 0 bis 5 mm
• MAX. PUNKTABSTAND
Maximaler Abstand zwischen den von der TNC abgespeicherten
Punkten.
Eingabebereich: 0.02 bis 5 mm
Y
X
Z
