8.5 Zyklen zur Koordinaten-Umrechnung
Mit Koordinaten-Umrechnungen kann eine einmal
programmierte Kontur an verschiedenen Stellen
des Werkstücks mit veränderter Lage und Größe
ausgeführt werden. So läßt sich beispielsweise
eine Kontur
• verschieben (Zyklus 7 NULLPUNKT)
• spiegeln (Zyklus 8 SPIEGELN)
• drehen (Zyklus 10 DREHUNG)
• verkleinern oder vergrößern (Zyklus 11
MASSFAKTOR)
Die ursprüngliche Kontur – das Original – muß als
Unterprogramm oder Programmteil gekennzeich-
net sein.
Wirksamkeit der Koordinaten-Umrechnungen
Beginn der Wirksamkeit: Eine Koordinaten-
Umrechnung wird ab ihrer Definition wirksam –
wird also nicht aufgerufen. Sie wirkt so lange, bis
sie rückgesetzt oder neu definiert wird.
Rücksetzen einer Koordinaten-Umrechnung:
• Zyklus mit Werten für das Grundverhalten
erneut definieren, z.B. Massfaktor 1
• Zusatzfunktionen M02, M30 oder den Satz END
PGM ausführen (abhängig von Maschinen-
Parametern)
• Neues Programm anwählen

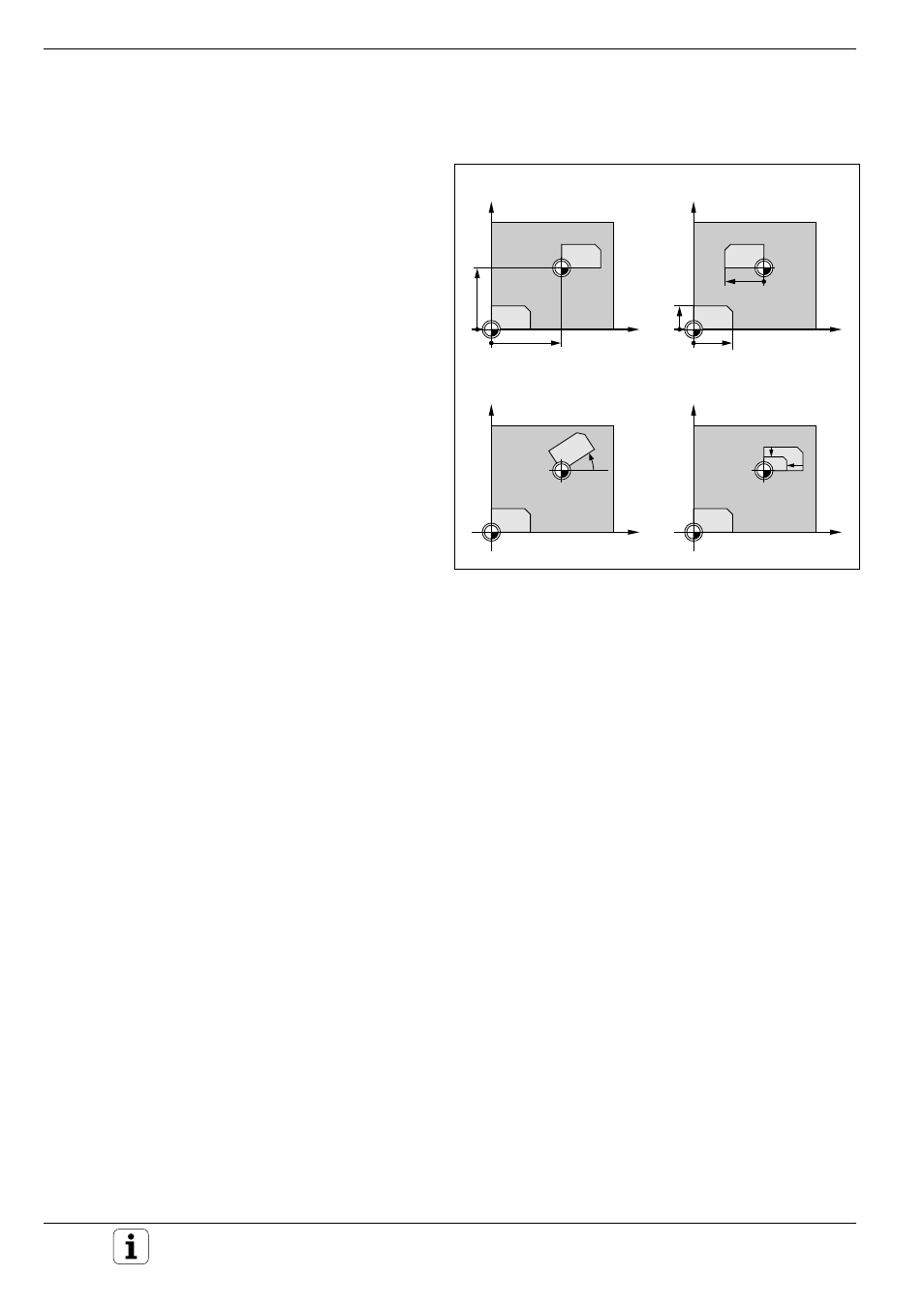

Abb. 8.44: Beispiele für Koordinaten-Umrechnungen
